In alternativa all'esame del modello di analisi energetica, in Revit è possibile utilizzare Autodesk Design Review per visualizzarlo.
Prima di eseguire la procedura, effettuare le operazioni seguenti:
- Se Design Review non è installato nel computer in uso, installare l'applicazione. Il software è disponibile gratuitamente per il download nel sito Web all'indirizzo www.autodesk.it.
- È possibile generare un'analisi energetica di un progetto concettuale e/o di elementi di costruzione.
Come visualizzare il modello di analisi energetica in Design Review
- Fare clic sulla scheda Analizza
gruppo Analisi energetica
(Visualizza risultati e confronta). - Nella finestra di dialogo Visualizza risultati e confronta, selezionare l'analisi energetica desiderata.
- Fare clic su ApriDesign Review.
Design Review si apre e viene visualizzato il modello di analisi energetica 3D utilizzato per l'analisi, con superfici e vani definiti.

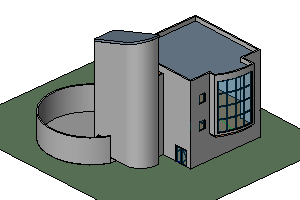

| Modello di edificio in Revit | Modello di analisi energetica in Design Review |
|---|---|
|
|
In Design Review è possibile:
- Manipolare il modello mediante il ViewCube e gli strumenti disponibili nella barra degli strumenti Area di disegno per verificare l'eventuale presenza di irregolarità.
- Espandere l'elenco di superfici o vani mediante la tavolozza Modello, fare clic su un oggetto nell'elenco per evidenziarlo nell'area di disegno e quindi visualizzare le relative proprietà nella tavolozza delle proprietà oggetto.
- Fare clic sul pulsante? o premere F1 per ulteriori informazioni sull'utilizzo di Design Review.
