建物を追加または変更するには

モデルや提案に建物をスケッチします。建物の選択した側にある建物のファサード、建物全体、フィーチャ クラス全体を変更します。

建物を追加するには

  1. をクリックします。
  2. 建物のファサード スタイルを選択して[OK]をクリックします。
    注:
    • [描画スタイルを選択]カタログに表示されているものと異なる建物のファサード スタイルを使用する場合は、[スタイル パレット]を使用して建物のファサード スタイルを作成、編集できます。
    • 建物をスケッチしたら、そのファサード スタイルを修正することができます。詳細は、「個々のフィーチャにスタイルを適用するには」を参照してください。
    • 建物のそれぞれの側面のファサード スタイルを変更することもできます。モデル生成オプションを使用して[建物のファサードの詳細]を[中間]以上に設定してから、[スタイル パレット]のファサード カタログから目的のファサード スタイルをドラッグして、建物の目的の側面にドロップします。
  3. モデルまたは提案で建物の範囲をスケッチします。
    操作 結果 表示

    建物のフットプリントの始点をクリックし、各コーナーをクリックします。最後のポイントをダブルクリックして建物の作成を終了します。

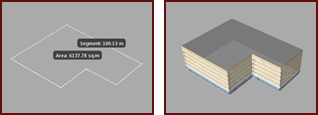

    フットプリントが作成され(左)、既定の高さに押し出されます。選択したファサード スタイルが適用され、建物が表示されます(右)。

建物は、[モデル エクスプローラ]では[構造物]画層であり、これらに関する情報は、[プロパティ]パレットに表示されます。[提案管理]の建物断面図に、追加した数の建物が表示されます。
