계산 설정 사용 사례 정보

주: 이 항목은 Roombook 사용자에게만 해당합니다.

타일 패널 및 가상 하위 영역

1. Vision 도구 탭 Roombook 패널 방 수량 계산을 클릭하고 계산 과정을 시작합니다.
2. 대화상자에서 결과 보기/편집 버튼을 클릭하여 계산된 방 수량을 확인합니다.

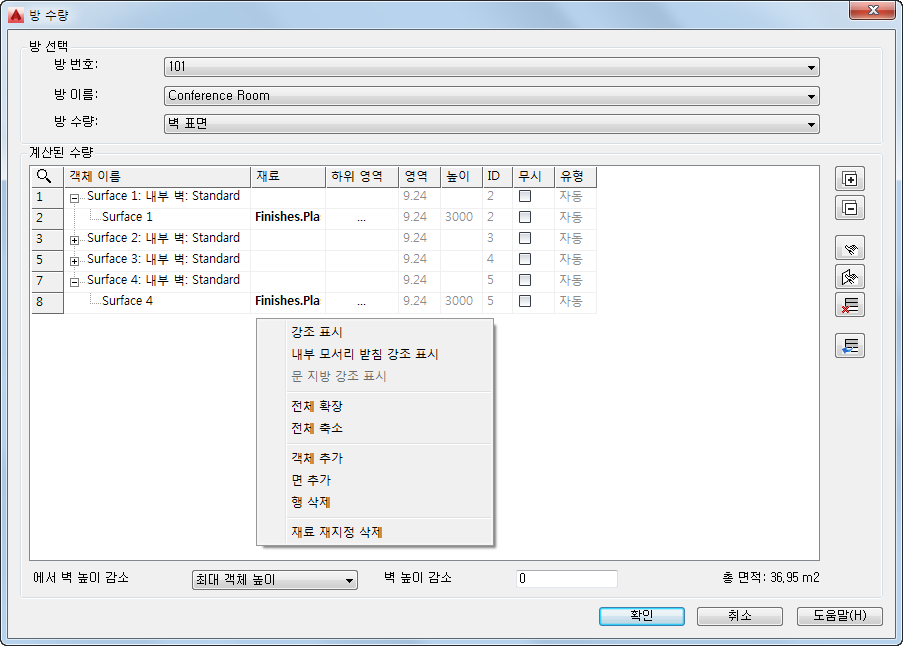

3. 계산된 각 방 수량(벽 표면, 바닥 표면, 천장 표면)의 경우에는 찾아보기 버튼 을 클릭하여 모든 관련 하위 영역을 봅니다.
   • 계산된 표면(이름, 재료, 치수 등)에 속하는 하위 영역(창, 문, 개구부 등)
   • 자동으로 탐지된 하위 영역과는 별도로 벽의 타일 패널이나 기타 가상 하위 영역과 같은 추가 하위 영역을 수동으로 정의할 수도 있습니다.


벽 높이 감소

단일 방의 내부 벽 표면 계산을 수행할 경우에는 반사된 천장, 추가 슬래브 도면층 또는 높이가 10cm가 넘어 도면에 그려지지 않은 걸레받이(받침목)를 고려해야 하는 경우가 종종 있습니다.

문지방 영역

문지방 영역은 일반적으로 카펫이나 기타 재료로 덮여 있으므로 입찰을 위해서는 이 영역도 계산해야 하는 경우가 종종 있습니다.

따라서 방 수량 계산 시 문의 문지방 영역도 고려됩니다. 원칙상 문지방 영역은 항상 문이 열려 있지 않은 방에 할당됩니다.

단일 방에 문 할당

해당 방에 문을 할당(위치 할당)하는 작업은 입찰 시 중요합니다. 따라서 대화상자, Excel 내보내기 템플릿의 벽 표면 탭, 해당 문/창이 속하는 방 ID에도 문 할당 상태가 나열됩니다. 원칙상 문은 열려 있는 방에 항상 할당됩니다.

창 면적

많은 경우에 바닥 대비 창 면적 비율이 규제되고 있으므로 방 및 건물당 창 면적에 대한 정보는 건물 위치 및 유형에 따른 허가를 계획할 때 중요합니다.

방당 창 면적 정보와 벽 표면 열에 있는 합계 정보는 Excel 파일의 모든 방 수량 측정 탭에서 찾을 수 있습니다.

벽 표면에 대한 벽 내부 치수 계산

내부 벽 치수를 사용하여 방 수량을 계산합니다.

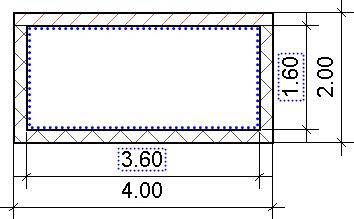

보이는 예와 같이 벽돌 벽 1개와 콘크리트 벽 3개로 구성된 2x4m 바닥 평면은 벽 표면 계산을 위해 다음 벽 축을 사용합니다.

벽	길이(m)
Wall1_Brick	3.60
Wall2_Concrete	1.60
Wall3_Concrete	3.60
Wall4_Concrete	1.60

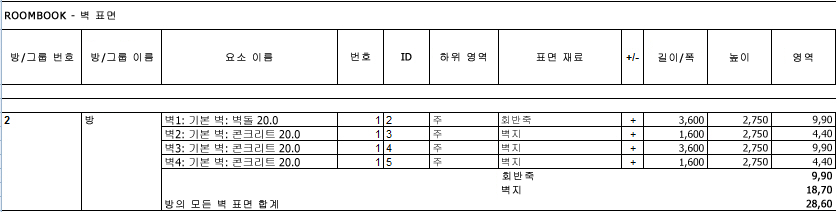

벽 자체의 높이가 2.75m이고 회반죽으로 덮인 벽돌 벽과 벽지로 덮인 콘크리트 벽이 있을 때 Excel 출력 결과는 다음과 같습니다.

서로 표면 재료가 다른 벽 표면 계산

벽 자체의 높이가 2.75m이고 회반죽으로 덮인 벽돌 벽과 벽지로 덮인 콘크리트 벽이 있을 때 Excel 출력 결과는 다음과 같습니다.

이 경우 단일 표면의 합계가 50m²라도 방의 총 벽 표면은 여전히 40m²입니다.

벽 표면 재료	면적
방의 벽 표면	40m²(10m² 벽 표면 4개)
회반죽 영역	30m²(10m² 벽 표면 3개)
페인트 영역	20m²(10m² 벽 표면 2개)

맨 위 천장 비율(%): 개구부가 있는 천장의 천장 표면 계산

천장 비율은 특수한 건축 상황에만 적용되는 설정입니다. 따라서 대부분의 경우 기본 설정을 바꾸지 않고 그대로 사용할 수 있습니다.

천장 비율은 방 수량 계산 대화상자에서 설정합니다(기본값 50%). 이 비율에 따라 개구부가 있는 천장 표면의 계산 방식이 결정됩니다. 백분율로 표시되는 이 값은 천장이 방의 경계를 형성하고 있는지 아니면 방을 열어 두는지에 관계없이 바닥 표면과 천장 표면 개구부 사이의 관계를 기반으로 합니다.

예를 들어 계단 개구부 및 갤러리는 모두 천장 개구부와 함께 작성됩니다. 다음과 같은 상황에서 천장 표면의 내부 마감에 필요한 재료를 계산하려면 어떻게 해야 할까요?

• 계단 개구부는 방 천장에 있으며 다음 레벨로 이어지는 계단 개구부입니다. 이 경우 상황은 명확합니다. 방의 천장 표면은 천장에서 계단 개구부를 빼서 계산됩니다. 개구부에 관계없이 방은 맨 위에서 경계가 형성됩니다. 그 위에 무엇이 있는지는 천장 표면 계산과 관련이 없습니다.

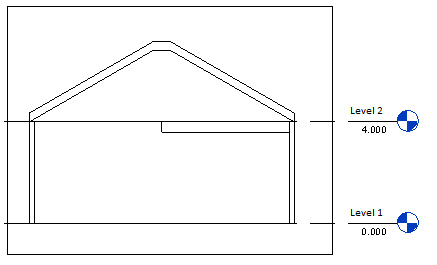

• 방이 갤러리를 갖고 있고, 맨 위에서 지붕으로 경계가 형성되어 있습니다. 갤러리는 천장에 의해 좁은 천장 객체 또는 충분히 큰 천장 개구부가 있는 천장으로 작성됩니다.

그렇다면 이 방에 대해 어떤 천장 표면이 계산될까요?

실제로는 방 경계 객체에 해당하는 천장입니다. 그러나 갤러리의 맨 아래 부분만 계산됩니다. 그렇지만 이 경우 천장 개구부가 너무 크기 때문에 방이 천장 위까지 올라가는 것으로 간주해야 합니다. 또한 내부 지붕 표면도 방 경계 천장 표면으로 간주되어야 합니다. 천장 개구부의 치수 때문에 방이 천장 위까지 올라가는 것으로 간주해야 합니다.

문제: "갤러리" 및 "계단 개구부"가 동일한 구조 객체(천장 및 천장 개구부)를 사용하더라도 서로 다르게 간주되어야 하는 상황입니다. 천장이 개구부에 관계없이 방 경계 객체로 유지되는 경우가 하나 있을 수 있습니다. 아니면 개구부가 너무 커서 천장에 관계없이 방이 다음 레벨(일반적으로 방 경계)까지 열려 있는 경우도 있습니다.

해결 방법: 이러한 상황에서 천장 표면이 올바르게 계산되도록 하려면 방 수량 계산 대화상자에서 천장 비율(%) 매개변수를 사용하십시오. 기본 천장 비율이 50%인 경우에는 다음과 같습니다.

• 천장 개구부 크기가 방 바닥 표면의 50% 이하인 경우 천장은 방 경계 객체로 유지됩니다.
• 개구부가 바닥 표면의 50%보다 큰 경우 방이 다음 레벨로 열리고 그 위에 있는 천장 객체가 방 경계 객체로 취급됩니다.

이 비율은 도면 상황에 맞게 개별적으로 조정할 수 있습니다. 해당 결과는 계산된 방 수량에서 예와 함께 확인할 수 있습니다.

• 기본값인 50%의 천장 비율을 사용하면 갤러리의 맨 아래 면만 천장 표면으로 계산됩니다. 이때 천장 개구부의 크기는 바닥 표면의 50%보다 작거나 같습니다.
• 개별적으로 70% 천장 비율을 지정하면 갤러리 맨 아래 면뿐만 아니라 위쪽의 내부 지붕 표면도 천장 표면으로 계산됩니다. 이때 천장 개구부의 크기는 방 바닥 표면의 70% 이상입니다.
