Ponto: Interpolar
Adicione um ponto que esteja localizado em uma distância interpolada entre um ponto inicial e um ponto de destino.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Ponto | |
| Número do ponto | Especifica o número do ponto. É possível alterar o valor do número do deslocamento gerado automaticamente. |
| Códigos do ponto | Especifica os códigos atribuídos para o ponto. |
| Tipo de geometria do ponto | |
| Tipo | Especifica o tipo do ponto. |
| Propriedades da geometria do ponto | |
| Do ponto | Especifica o ponto para o qual os valores do Delta X e d Delta Y são relativos. |
| Ponto de destino | Especifica o ponto de destino. |
| Parâmetro Interpolar | Especifica a distância interpolada entre o Do ponto e o Ponto de destino no qual você deseja desenhar o ponto. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Vínculo | |
| Adicionar vínculo para a partir do ponto | Desenha um vínculo a partir do ponto especificado na linha do ponto atual para o ponto atual. |
| Nome | Especifica o nome do vínculo. |
| Códigos | Especifica os códigos atribuídos ao vínculo. |
| ApplyAOR |
Especifica se a superelevação ou o declive transversal será aplicada o para o vínculo. Nota: A caixa de seleção ApplyAOR afeta como a submontagem é visualizada no Subassembly Composer e como a submontagem se comporta quando ela é utilizada no Autodesk Subassembly Composer. É possível utilizar a guia Superelevação ou Declive transversal para definir os valores para visualizar o feito da superelevação ou inclinação para a submontagem no painel Visualizar. É possível utilizar a guia Parâmetros de entrada/saída para adicionar os parâmetros que são transferidos para o Autodesk Subassembly Composer quando a submontagem for importada.
|
| Diversos | |
| Comentário | Indica as notas sobre o ponto. Os comentários podem ser exibidos no painel Visualizar. |
Exemplos
Para ver exemplos de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Point Interpolate Point Example.pkt

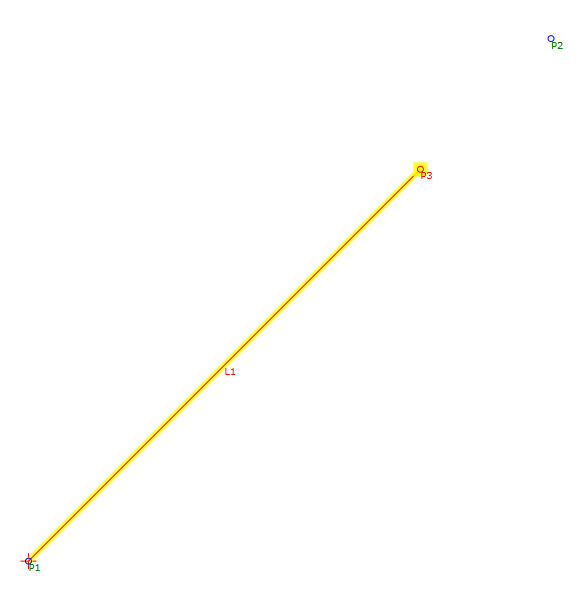

No exemplo, P3 é 75% da distância entre os pontos P1 e P2.
Para rever os parâmetros, selecione Interpolar ponto no diagrama, e a seguir visualize a seção Propriedades da geometria do ponto no painel Propriedades.
