Ponto: Ângulo e Distância
Adicione um ponto que esteja localizado a uma distância e ângulo especificados de um ponto.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Ponto | |
| Número do ponto | Especifica o número do ponto. É possível alterar o valor do número do deslocamento gerado automaticamente. |
| Códigos do ponto | Especifica os códigos atribuídos para o ponto. |
| Tipo de geometria do ponto | |
| Tipo | Especifica o tipo do ponto. |
| Propriedades da geometria do ponto | |
| Do ponto | Especifica o ponto para o qual os valores do Delta X e d Delta Y são relativos. |
| Ponto de referência | Especifica o ponto que, junto com o Do ponto, forma a linha base a partir da qual o ângulo é relativo. |
| Inverter referência do ângulo | Reverte a inclinação, e desenho a inclinação na direção oposta. |
| Ângulo | Especifica o ângulo entre a linha base criada entre o Do ponto e o Ponto de referência. Nota: Se o ponto de referência for definido como Nenhum, o ângulo é o da distância positiva. um valor de ângulo positivo é desenhado no sentido anti-horário a partir da distância, e um valor negativo é desenhado no sentido horário a partir da distância.
Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Distância | Especifica a distância na qual o ponto está localizado do ponto em direção ao ângulo. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Vínculo | |
| Adicionar vínculo para a partir do ponto | Desenha um vínculo a partir do ponto especificado na linha do ponto atual para o ponto atual. |
| Nome | Especifica o nome do vínculo. |
| Códigos | Especifica os códigos atribuídos ao vínculo. |
| ApplyAOR |
Especifica se a superelevação ou o declive transversal será aplicada o para o vínculo. Nota: A caixa de seleção ApplyAOR afeta como a submontagem é visualizada no Subassembly Composer e como a submontagem se comporta quando ela é utilizada no Autodesk Subassembly Composer. É possível utilizar a guia Superelevação ou Declive transversal para definir os valores para visualizar o feito da superelevação ou inclinação para a submontagem no painel Visualizar. É possível utilizar a guia Parâmetros de entrada/saída para adicionar os parâmetros que são transferidos para o Autodesk Subassembly Composer quando a submontagem for importada.
|
| Diversos | |
| Comentário | Indica as notas sobre o ponto. Os comentários podem ser exibidos no painel Visualizar. |
Exemplos

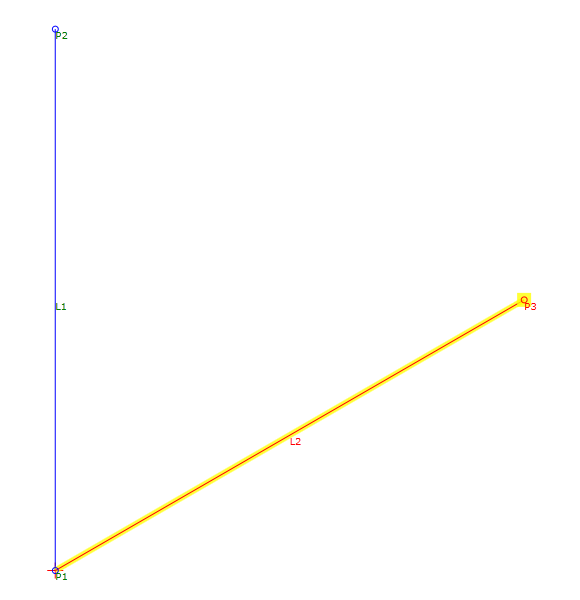

Para ver um exemplo de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Point Angle and Distance.pkt
Para rever os parâmetros, selecione o ponto do ângulo e distância no diagrama e, a seguir, visualize a seção Propriedades da geometria do ponto do painel Propriedades.
