Ângulo e Delta X

Ponto: Ângulo e Delta X

Adicione um ponto que esteja localizado no ângulo e o deslocamento especificados a partir do outro ponto.

Propriedades

Especifique os seguintes parâmetros no painel Propriedades.

Ponto
Número do ponto	Especifica o número do ponto. É possível alterar o valor do número do deslocamento gerado automaticamente.
Códigos do ponto	Especifica os códigos atribuídos para o ponto.
Tipo de geometria do ponto
Tipo	Especifica o tipo do ponto. Ângulo e Delta X Ângulo e Delta Y Distância e ângulo Delta X e Delta Y Delta X na superfície Ponto de interpolação Inclinação e Delta X Inclinação e Delta Y Inclinação à superfície
Propriedades da geometria do ponto
Do ponto	Especifica o ponto para o qual os valores do Delta X e d Delta Y são relativos.
Ponto de referência	Especifica o ponto que, junto com o Do ponto, forma a linha base a partir da qual o ângulo é relativo.
Inverter referência do ângulo	Reverte a inclinação, e desenho a inclinação na direção oposta.
Ângulo	Especifica o ângulo entre a linha base criada entre o Do ponto e o Ponto de referência. Nota: Se o ponto de referência for definido como Nenhum, o ângulo é a partir do valor Delta X positivo. um valor de ângulo positivo é desenhado no sentido anti-horário a partir do Delta X, e um valor negativo é desenhado no sentido horário a partir do Delta X. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor.
Delta Y	Especifica a diferença de deslocamento entre o ponto especificado na linha Do ponto. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor.
Deslocamento alvo	Especifica o parâmetro alvo do deslocamento. Quando um alvo de deslocamento for especificado, o deslocamento do objeto alvo substitui o valor Delta X especificado.
Vínculo
Adicionar vínculo para a partir do ponto	Desenha um vínculo a partir do ponto especificado na linha do ponto atual para o ponto atual.
Nome	Especifica o nome do vínculo.
Códigos	Especifica os códigos atribuídos ao vínculo.
ApplyAOR	Especifica se a superelevação ou o declive transversal será aplicada o para o vínculo. Nota: A caixa de seleção ApplyAOR afeta como a submontagem é visualizada no Subassembly Composer e como a submontagem se comporta quando ela é utilizada no Autodesk Subassembly Composer. É possível utilizar a guia Superelevação ou Declive transversal para definir os valores para visualizar o feito da superelevação ou inclinação para a submontagem no painel Visualizar. É possível utilizar a guia Parâmetros de entrada/saída para adicionar os parâmetros que são transferidos para o Autodesk Subassembly Composer quando a submontagem for importada.
Diversos
Comentário	Indica as notas sobre o ponto. Os comentários podem ser exibidos no painel Visualizar.

Exemplos

Para ver exemplos de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:

Point Angle and Delta X.pkt

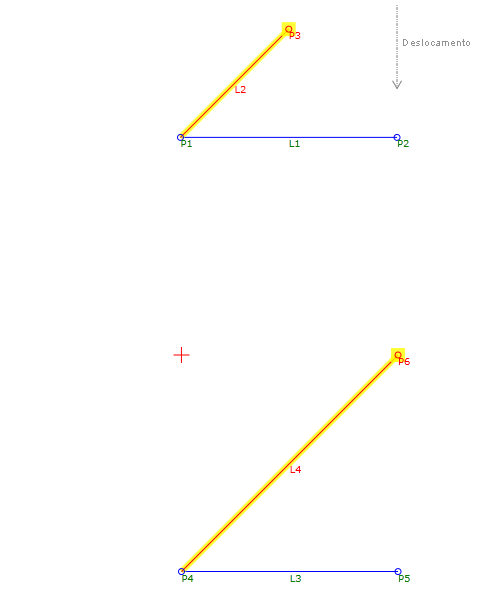

O exemplo PKT contém dois exemplos de ângulos e ponto Delta X. Cada tipo de geometria de ponto é definido por valores de parâmetros de ângulo e Delta X, e o valor Delta x pode ser substituído por um parâmetro alvo de deslocamento especificado. O mesmo valor Delta X é utilizado nos dois exemplos. O exemplo de Delta X estático (P1 para P3) aplica o valor, mas o exemplo de alvo de deslocamento utiliza um parâmetro alvo de deslocamento que substitui o valor Delta X estático.

No diagrama, cada exemplo é construído em uma sequência separada. Para rever os parâmetros, selecione o ângulo e o ponto Delta X na sequência apropriada e, a seguir, visualize a seção Propriedades da geometria do ponto no painel Propriedades.
