Ponto: Delta X na superfície
Adicione um ponto que esteja localizado em uma superfície alvo em um deslocamento especificado a partir de outro ponto.
Propriedades
Especifique os seguintes parâmetros no painel Propriedades.
| Ponto | |
| Número do ponto | Especifica o número do ponto. É possível alterar o valor do número do deslocamento gerado automaticamente. |
| Códigos do ponto | Especifica os códigos atribuídos para o ponto. |
| Tipo de geometria do ponto | |
| Tipo | Especifica o tipo do ponto. |
| Propriedades da geometria do ponto | |
| Do ponto | Especifica o ponto para o qual os valores do Delta X e d Delta Y são relativos. |
| Delta Y | Especifica o valor de elevação do ponto especificado na linha Do ponto. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor. |
| Superfície alvo | Especifica o parâmetro alvo da superfície. |
| Deslocamento alvo | Especifica o parâmetro alvo do deslocamento. Quando um alvo de deslocamento for especificado, o deslocamento do objeto alvo substitui o valor Delta X especificado. |
| Vínculo | |
| Adicionar vínculo para a partir do ponto | Desenha um vínculo a partir do ponto especificado na linha do ponto atual para o ponto atual. |
| Nome | Especifica o nome do vínculo. |
| Códigos | Especifica os códigos atribuídos ao vínculo. |
| ApplyAOR |
Especifica se a superelevação ou o declive transversal será aplicada o para o vínculo. Nota: A caixa de seleção ApplyAOR afeta como a submontagem é visualizada no Subassembly Composer e como a submontagem se comporta quando ela é utilizada no Autodesk Subassembly Composer. É possível utilizar a guia Superelevação ou Declive transversal para definir os valores para visualizar o feito da superelevação ou inclinação para a submontagem no painel Visualizar. É possível utilizar a guia Parâmetros de entrada/saída para adicionar os parâmetros que são transferidos para o Autodesk Subassembly Composer quando a submontagem for importada.
|
| Diversos | |
| Comentário | Indica as notas sobre o ponto. Os comentários podem ser exibidos no painel Visualizar. |
Exemplos
Para ver exemplos de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:
Point Delta X On Surface Example.pkt

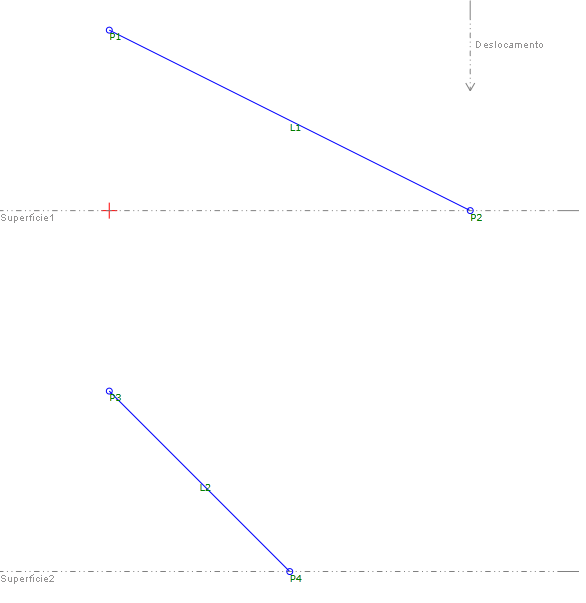

O exemplo PKT contém dois exemplos de ponto Delta X na superfície. No diagrama, cada exemplo é construído em uma sequência separada. Cada exemplo tem um valor Delta X atribuído, mas o valor é substituído no exemplo do alvo de deslocamento (P1 para P2).
Para rever os parâmetros, selecione o ponto do ângulo e distância no diagrama e, a seguir, visualize a seção Propriedades da geometria do ponto do painel Propriedades.
