Inclinação e Delta X

Ponto: Inclinação e Delta X

Adicione um ponto localizado em uma inclinação e deslocamento especificados a partir do outro ponto.

Propriedades

Especifique os seguintes parâmetros no painel Propriedades.

Ponto
Número do ponto	Especifica o número do ponto. É possível alterar o valor do número do deslocamento gerado automaticamente.
Códigos do ponto	Especifica os códigos atribuídos para o ponto.
Tipo de geometria do ponto
Tipo	Especifica o tipo do ponto. Ângulo e Delta X Ângulo e Delta Y Distância e ângulo Delta X e Delta Y Delta X na superfície Ponto de interpolação Inclinação e Delta X Inclinação e Delta Y Inclinação à superfície
Propriedades da geometria do ponto
Do ponto	Especifica o ponto para o qual os valores do Delta X e d Delta Y são relativos.
Inclinação	Especifica o valor de elevação do ponto especificado na linha Do ponto. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor.
Delta Y	Especifica o valor de elevação do ponto especificado na linha Do ponto. Clique em [...] para abrir o Editor de expressão, onde você pode inserir ou calcular um valor.
Classe da elevação	Especifica o parâmetro alvo da elevação. Quando uma elevação alvo for especificada, a elevação do objeto alvo substitui os valores da inclinação e superelevação especificados.
Deslocamento alvo	Especifica o parâmetro alvo do deslocamento. Quando um alvo de deslocamento for especificado, o deslocamento do objeto alvo substitui o valor Delta X especificado.
Superelevação	Especifica o alvo da inclinação da superelevação: Inclinação da pista interna esquerda Inclinação do acostamento interno esquerdo Inclinação da pista externa esquerda Inclinação do acostamento externo esquerdo Inclinação da pista interna direita Inclinação do acostamento interno direito Inclinação da pista externa direita Inclinação do acostamento externo direito Nenhum Quando um alvo de superelevação for especificado, a inclinação do objeto alvo substitui o valor de inclinação.
Vínculo
Adicionar vínculo para a partir do ponto	Desenha um vínculo a partir do ponto especificado na linha do ponto atual para o ponto atual.
Nome	Especifica o nome do vínculo.
Códigos	Especifica os códigos atribuídos ao vínculo.
ApplyAOR	Especifica se a superelevação ou o declive transversal será aplicada o para o vínculo. Nota: A caixa de seleção ApplyAOR afeta como a submontagem é visualizada no Subassembly Composer e como a submontagem se comporta quando ela é utilizada no Autodesk Subassembly Composer. É possível utilizar a guia Superelevação ou Declive transversal para definir os valores para visualizar o feito da superelevação ou inclinação para a submontagem no painel Visualizar. É possível utilizar a guia Parâmetros de entrada/saída para adicionar os parâmetros que são transferidos para o Autodesk Subassembly Composer quando a submontagem for importada.
Diversos
Comentário	Indica as notas sobre o ponto. Os comentários podem ser exibidos no painel Visualizar.

Exemplos

Para ver exemplos de como este elemento de geometria é usado, abra o seguinte arquivo de amostra PKT:

Point Slope and Delta X Example.pkt

O exemplo PKT contém cinco exemplos de inclinação e ponto Delta X. Cada tipo de geometria de ponto é definida pelos valores dos parâmetros Inclinação e Delta X, cada qual pode ser substituído pelos parâmetros alvo especificados. Os mesmos valores de inclinação e Delta X são utilizados em todos os cinco exemplos. O exemplo dos valores estáticos (P1 para P2) aplicam os valores, mas o resto dos exemplos utilizam parâmetros alvo que substituem os valores estáticos.

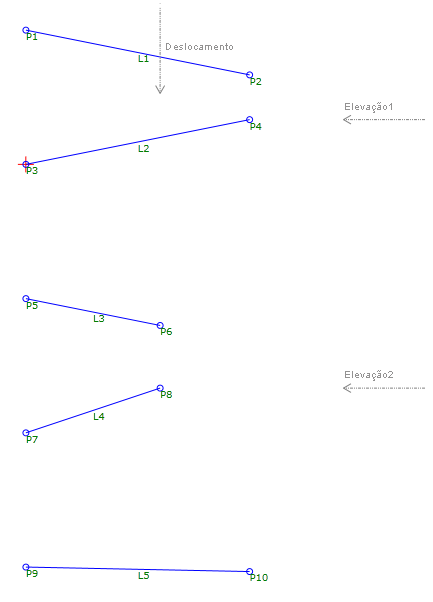

No diagrama, cada exemplo é construído em uma sequência separada. Para rever os parâmetros, selecione a inclinação e o ponto Delta X na sequência apropriada e, a seguir, visualize a seção Propriedades da geometria do ponto seção do painel Propriedades.
