Executar a análise de energia usando massas conceituais e elementos de construção

Ao executar uma análise de energia, você pode basear a análise nos elementos de construção e nas massas conceituais no modelo.

Nota: Disponível como um benefício do Autodesk® Subscription.

Vídeo: Executar a análise de energia usando massas conceituais e elementos de construção

As instruções a seguir assumem que seu modelo do Revit inclui as massas conceituais e os elementos de construção.

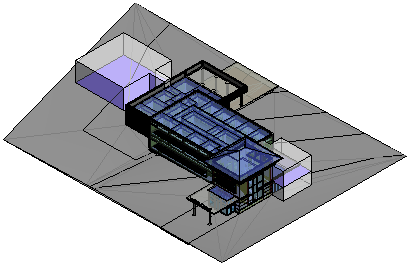

1. Abra uma vista 3D que exibe os elementos de construção e massas conceituais.

   Se as massas não forem exibidas na vista, clique na guia Massa e Terreno painel Massa conceitual (Exibir formas e pisos de massa).


2. Crie pisos de massa se as massas conceituais ainda não os incluem.

   A simulação de energia inclui as massas conceituais na análise somente se elas contêm pisos de massa.

   As massas conceituais que não contêm os pisos de massa são tratadas como elementos de sombreamento que criam sombras no modelo.

3. Clique na guia Analisarpainel Análise de energia (Configurações de energia).
4. Na caixa de diálogo Configurações de energia, faça o seguinte:
   1. Em Modelo de energia, defina o Modo de análise como Utilizar massas conceituais e elementos de construção.
   2. Modifique outras opções para a análise de energia como apropriado.
      • Comum
      • Modelo detalhado
      • Modelo de energia
      • Modelo de energia - Serviços de construção
   3. Clique em OK.
5. (Opcional) Clique na guia Analisar painel Análise de energia (Criar o modelo de energia). No prompt, clique em Criar o modelo analítico de energia. Após o modelo estar concluído, clique em Continuar a trabalhar.

   Esta etapa permite visualizar e validar o modelo e solucionar os problemas antes de executar a análise de energia.

   • O modelo de energia abre na vista Modelo de energia 3D. Você também pode examinar a tabela Espaços analíticos e a tabela Superfícies analíticas para compreender a geometria do modo analítico. Consulte Sobre a visualização de um modelo de energia com base em elementos de construção.
   • Para obter dicas sobre como aprimorar o modelo de energia para análise, reveja Análise de energia usando elementos de construção - Validação do modelo e Melhores práticas: Análise de energia usando massas conceituais.

   Nota: Se você alterar o modelo do Revit, excluia e recrie o modelo de energia para refletir as alterações.
6. Efetuar login no Autodesk® A360.

   Clique em Login Login no Autodesk® A360. Insira sua ID e senha da Autodesk.

7. Clique na guia Analisarpainel Análise de energia (Executar a simulação de energia).
8. Uma caixa de diálogo solicita suas instruções. Selecione a escolha apropriada.

   O software detecta a geometria do modelo analítico de energia. Dependendo do tamanho e da complexidade do modelo, este processo pode levar um tempo considerável.

   O software faz uma verificação para assegurar que no mínimo o modelo é composto de uma casca razoavelmente fechada que contenha ao menos um piso, parede, telhado, e que tenha uma localização geográfica conhecida. Os requisitos de modelo adicionais também são considerados para garantir o êxito da análise de energia.

9. Se o modelo de energia precisar ser criado ou atualizado, você será informado quando aquele processo for concluído. Clique em OK para prosseguir com a simulação de energia.

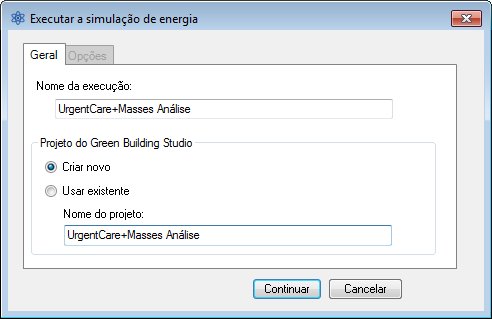

10. Na caixa de diálogo Executar a simulação de energia, faça o seguinte:
    1. Para Nome da execução, especifique um nome para a análise.

    2. No projeto do Green Building Studio, faça o seguinte:
       • Se você estiver executando a simulação de energia pela primeira vez ou se tiver alterado quaisquer configurações de energia (incluindo o tipo de construção ou localização) para o modelo do Revit, selecione Criar nova.

         Esta opção assegura que a versão mais recente das configurações do Revit são utilizadas para a simulação de energia.

       • Se você não alterou quaisquer configurações de energia desde a última simulação de energia para este modelo ou se um projeto GBS foi criado com as configurações predefinidas para usar para esta simulação, selecione Usar existente e especifique o projeto GBS para uso.

         As configurações no projeto GBS existente substituem todas as alterações feitas nas configurações de energia no modelo do Revit, incluindo o tipo e localização da construção.

       Para obter mais informações, consulte Especificar o projeto GBS para a análise de energia.

    3. (Opcional) Clique na guia Opções para especificar dados do utilitário de faturamento e do conjunto de dados de período climático que podem ser adicionados usando o Green Building Studio.

       Para obter mais informações, consulte Adicionar dados de faturamento de serviços públicos

    4. Clique em Continuar para executar a simulação.

    Caso não haja condições de erro, um arquivo gbXML é criado e enviado para o Green Building Studio para a simulação. Quando a simulação for concluída, o Green Building Studio retorna os resultados para o Revit e um alerta é exibido.

11. Clique no nome da análise no alerta para visualizar os resultados.


    Ou, no painel Análise de energia, clique em (Resultados e comparar) e selecione a análise na árvore do projeto.

12. Visualize os resultados da análise no painel Resultados e comparar.
