Создание расширенной сетки с планировочными элементами разного размера

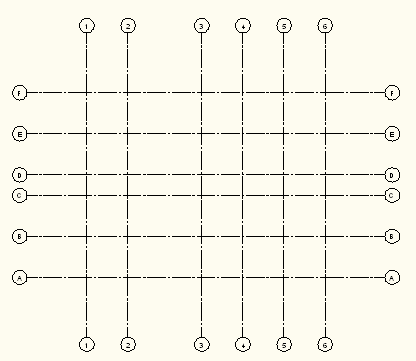

Можно создать сетку с планировочными элементами разного размера.

1. Щелкните вкладку "Главная" панель "Создание" раскрывающийся список "Сетка колонн" "Расширенная сетка колонн".

   Или же можно на палитре "Инструменты проектирования" выбрать инструмент "Расширенная настраиваемая сетка колонн".

2. В диалоговом окне "Сетка колонн" установите переключатель в положение "Ортогональная" или "Радиальная".
3. Перейдите на вкладку "Сверху" или "Радиальная".
4. В поле параметра "Размер планировочного элемента"/"Угол планировочного элемента" введите значение для первого планировочного элемента сетки, щелкнув на требуемом значении в списке стандартных значений.
5. Для сетки с планировочными элементами разного размера требуется добавить по одной строке для каждого планировочного элемента. Чтобы добавить новую строку для планировочного элемента, выберите требуемое значение в списке слева и щелкните на нем.
   Совет: Если среди стандартных значений отсутствует необходимый размер, можно выполнить редактирование в строке сразу же после ее добавления либо можно отредактировать список стандартных значений, принятых по умолчанию.
6. Перейдите на вкладку "Слева" или "Дуги" и на ней добавьте планировочные элементы тем же способом.
7. Если требуется, задайте дополнительные свойства сетки.
8. Нажмите Enter и вставьте сетку в чертеж.
   Прим.: После вставки сетки можно уменьшить или увеличить размер планировочных элементов вручную. Новый размер планировочного элемента автоматически вносится в таблицу ввода в диалоговом окне "Сетка колонн".
