Создание расширенной сетки с различными линиями сетки с каждой стороны

Можно определить разное количество линий сетки для каждой из четырех сторон сетки.

1. Щелкните вкладку "Главная" панель "Создание" раскрывающийся список "Сетка колонн" "Расширенная сетка колонн".

   Или же можно на палитре "Инструменты проектирования" выбрать инструмент "Расширенная настраиваемая сетка колонн".

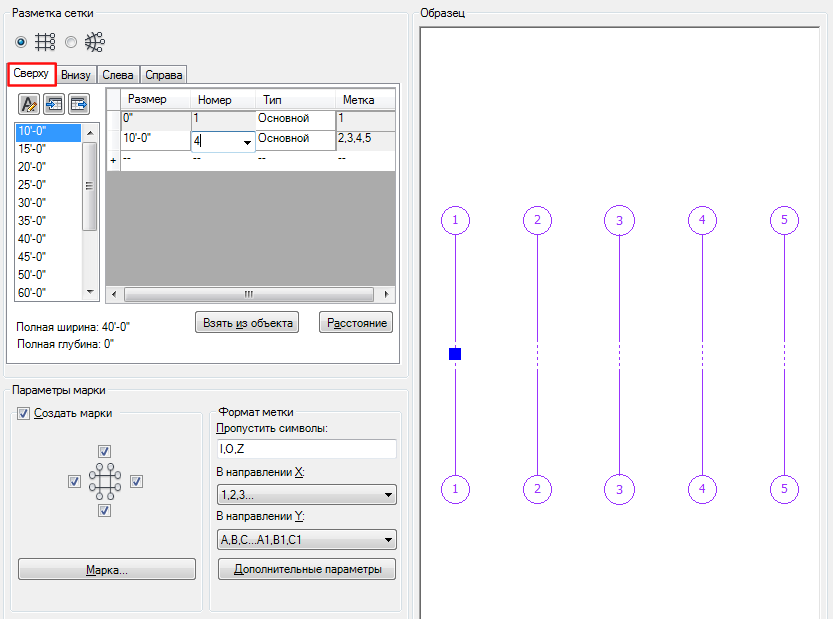

2. Прежде всего сформируйте компоновку сетки для той стороны, которая содержит большее количество линий сетки. Например, если требуется создать сетку с линиями 1, 2, 3, 4, 5 сверху и 1, 3, 4, 5 снизу, вначале перейдите на вкладку "Сверху" и сформируйте четыре пролета на требуемом расстоянии.

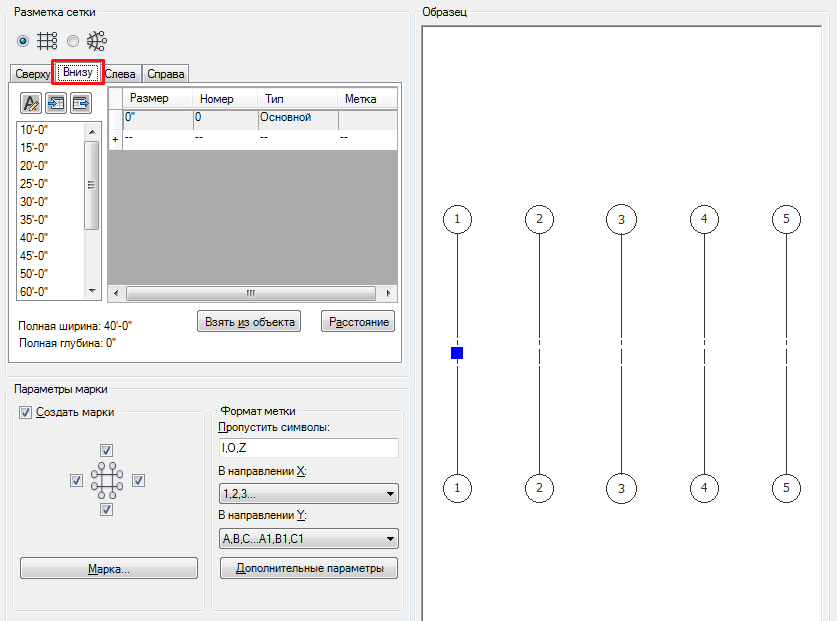

3. Далее перейдите на вкладку "Снизу". Можно увидеть, что хотя планировочные элементы еще не определены, все линии сетки с верхней стены построены до самого низа. Это настройка используется по умолчанию.

   Совет: В окне предварительного просмотра все линии сетки, которые определены на выбранной в данный момент вкладке, отображаются пурпурным цветом. Линии сетки, которые были определены ранее на не активной в настоящий момент вкладке, отображаются черным цветом.

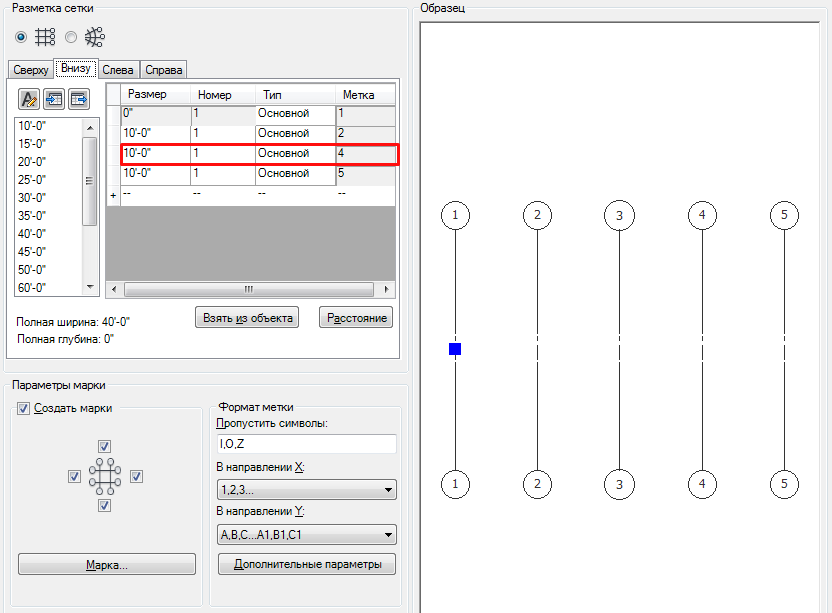

4. Теперь начните добавлять планировочные элементы для нижней части сетки с тем же размером планировочных элементов, что и сверху. Можно увидеть, что цвет линий сетки изменяется с черного на пурпурный, указывая на то, что эти линии определены в нижней части.
   Прим.: Первая и последняя линии сетки по умолчанию продолжаются до каждой из сторон.

   На данный момент набор планировочных элементов на вкладке "Снизу" неполон. Если эта конфигурация уже является подходящей (как в приведенном ниже примере), можно либо разместить сетку на чертеже, либо перейти на вкладки "Слева"/"Радиальная" для определения горизонтальных линий.

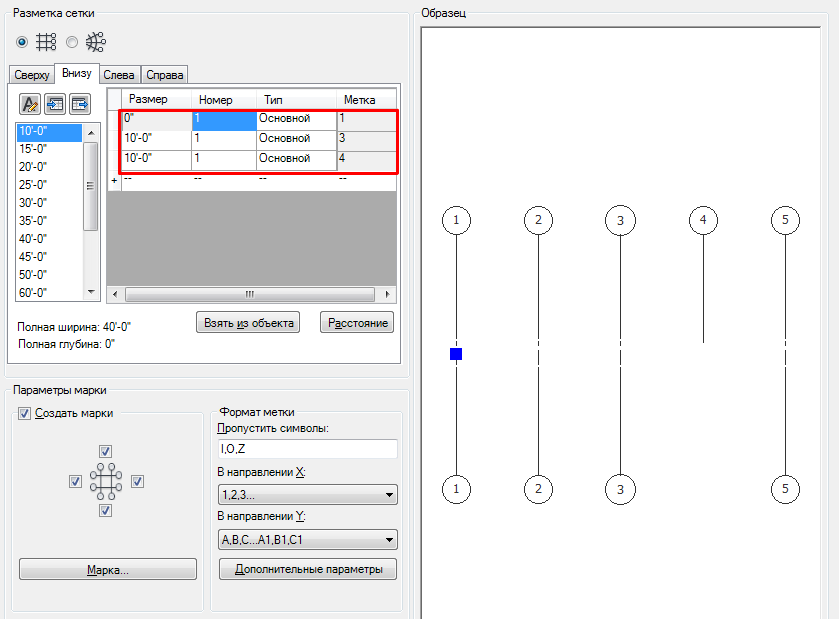

5. Если требуемый результат не достигнут, продолжайте заполнение нижней части сетки, пока в ней не окажется на один планировочный элемент меньше, чем в верхней части (Это требуется, поскольку последняя линия сетки всегда построена с каждой из сторон). В данном примере сверху добавлено 4 планировочных элемента (5 линий сетки). Если снизу должно быть на одну линию меньше, добавьте для нижней части всего лишь три планировочных элемента.

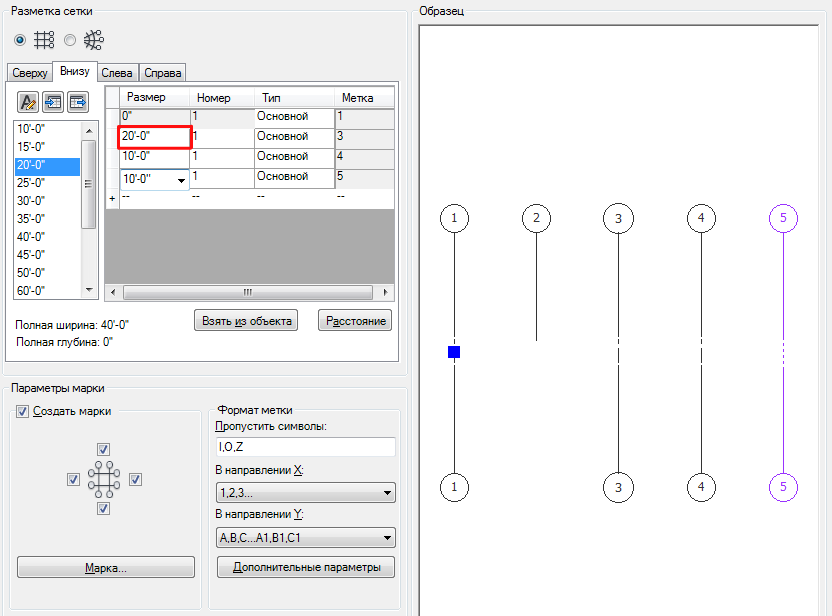

6. Чтобы устранить одну линию, следует увеличить планировочный элемент, удвоив его размер. Например, если требуется удалить линию сетки 2, то первый планировочный элемент нужно увеличить вдвое до 6000 мм (исходное значение 3000 мм ):



   Теперь первый планировочный элемент снизу соответствует двум планировочным элементам сверху и, следовательно, имеется всего четыре линии сетки вместо пяти. Теперь можно либо перейти на вкладку "Слева" для редактирования сетки по другой оси, либо нажатием клавиши Enter разместить сетку на чертеже.

   Прим.: Также можно использовать другой порядок работы: создать полный набор линий сетки на вкладке "Сверху", скопировать и вставить их на вкладку "Снизу", а затем приступить к требуемым операциям удаления и редактирования отдельных строк.
