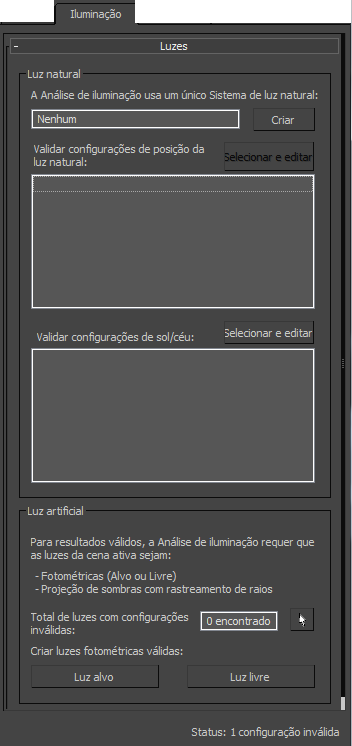

O painel Iluminação no Assistente de análise de iluminação ajuda a gerenciar as luzes na cena.
Interface
Grupo Luz do dia
Como a legenda no início da caixa de diálogo o alerta, o Assistente de análise de iluminação permite somente um sistema de luz do dia na cena.
- Sistema de luz do dia
- Esse campo exibe o sistema de Luz do dia ativo (deve ser apenas um). Se não houver sistema de Luz do dia na cena, exibirá “Nenhum”.
Criar Se a cena não tiver nenhum sistema de Luz do dia, você poderá clicar nesse botão para criar um.
- Validar configurações de posição da luz do dia
- Exibe as configurações de posição de luz do dia: a hora do dia e a localização geográfica ou as configurações de clima se o sistema utilizar um clima (EPW). Se uma configuração for inválida, ela aparecerá em negrito: é preciso corrigir a configuração e clicar em Atualizar status para confirmar sua correção.
Selecionar e editar Clique para selecionar o sistema de luz do dia e ajustar as configurações de posição.
- Se a luz do dia utilizar a hora do dia e a localização geográfica, esse botão também abrirá o painel Movimento
implementação Parâmetros de controle para luz do dia. Para obter uma descrição dessas configurações, consulte Sistemas de luz solar e de luz do dia. - Se a luz do dia utilizar um arquivo de clima, esse botão também abrirá a caixa de diálogo Configurar dados de clima.
- Se a luz do dia utilizar a hora do dia e a localização geográfica, esse botão também abrirá o painel Movimento
- Validar configurações de sol/céu
- Exibe as configurações atuais de luz solar e luz do dia. Se uma configuração for inválida, ela aparecerá em negrito: é preciso corrigir a configuração e clicar em Atualizar status para confirmar sua correção.
- O tipo de sol deve ser Sol mr
- O tipo de céu deve ser Céu mr.
- O modelo do céu pode ser qualquer um dos modelos disponíveis, mas recomendamos utilizar o modelo Perez ou o modelo CIE para obter resultados mais precisos.
- As sombras devem estar ativadas. Esse controle está na implementação Parâmetros básicos de céu mr: para obter mais detalhes, consulte Sol mr.
Selecionar e editar Clique para selecionar o sistema de luz do dia e exibir o painel Modificar com diversas implementações de luz do dia. Para obter uma descrição dessas configurações, consulte Sol e céu mental ray, Sol mre Céu mr.
Grupo Luz artificial
- Total de luzes com configurações inválidas
- Mostra o número de luzes que têm configurações inválidas. Se esse valor for maior que zero, aparecerá em negrito: será necessário corrigir as configurações de luz e clicar em Atualizar status para confirmar sua correção.
Como uma cena pode conter um grande número de luzes, esse grupo não as lista em detalhes. Luzes inválidas podem ter:
- Um sistema de luz solar
- Uma luz solar ou luz celeste que não faz parte de uma sistema de Luz do dia
- Sol IES e céu IES
- Uma luz padrão
- Uma luz que não projeta sombras
- Uma luz que projeta sombras que não são de tracejamento de raios
Clique em Selecionar todas as luzes inválidas para selecionar as luzes que o assistente marcou como inválidas. Depois será possível utilizar o Scene Explorer e o painel Modificar para corrigir as configurações de luzes inválidas ou desativá-las. - Luz alvo
- Clique para criar uma nova luz puntiforme de alvo na cena.
- Luz livre
- Clique para criar uma nova luz livre fotométrica na cena.
