分析重力管网默认设定对话框

使用此对话框可以指定要用于分析管网的设定。使用“分析重力管网”向导时，可以将这些设定应用为默认值。

您可以从“分析重力管网”向导的“常规”页面上访问该对话框。

这些设定可在“分析重力管网”向导“结构”页面上用作默认设定，或用于分析计算。

进水口类型: 指定默认进水口类型：平篦式进水口、立篦式进水口或组合式进水口（平篦和立篦）。
为进水口尺寸标注使用井框尺寸标志: 如果设置为“是”，指定在结构特性中显示的“井框长度”值以及“井框宽度”值，可用于在“分析重力管网”向导设定某些值。“井框长度”的结构特性值将用于向导中的“平篦式进水口篦子长度”以及“立篦式进水口开口长度”，“井框宽度”的值则用于向导中的“平篦式进水口篦子宽度”。
平篦式进水口篦子宽度: 指定平篦式或组合式进水口的默认篦子宽度。
平篦式进水口篦子长度: 指定平篦式或组合式进水口的默认篦子长度。
平篦式进水口篦子开口面积: 指定平篦式或组合式进水口的默认篦子开口面积。这是篦子的格栅之间可供水流通过的面积。
局部凹陷: 指定在进水口位置用于局部凹陷的默认值。
立篦式进水口喉高: 指定立篦式或组合式进水口的默认喉高。
这是立篦中开口的高度。
立篦式进水口开口长度: 指定立篦式或组合式进水口的默认立篦开口长度。
这是立篦开口的长度。

这些设定可在“分析重力管网”向导“管道”页面上用作默认设定，或用于分析计算。

最小速度: 指定管网的默认最小速度。
最大速度: 指定管网的默认最大速度。
最小覆土厚度: 指定要应用的默认最小覆土厚度。如果存在参考曲面，那么曲面标高将用来计算覆土值。如果没有参考曲面，则会使用结构井口（通常为 0）来计算覆土值。
注：最小覆土厚度会应用到所有管道，除最下游管道外（连接到出水口结果）。这可能会导致当曲面比整个管网陡峭时，出水口结构会显示在地面上方。

注：最小覆土厚度值是向下测量到管道的管内顶标高（内部）。它不考虑管道本身的厚度。如果需要考虑管道的厚度，可以调整最小覆土厚度值。
默认 N 值: 指定管道的默认糙率（曼宁 N 值）。
注：此默认值会始终用于计算，并且如果在“常规”页面上选择了“调整管道尺寸和重置管内底标高”，则会在向导的“管道”页面上处于只读状态。
最小管顶落差: 指定通过结构连接的两根管道之间的标高落差，在管道管顶处测量。如果计算的管顶落差小于指定的最小值，则会使用指定的最小值。

这些设定可在“分析管网”向导“汇水区域”页面上用作默认设定，或用于分析计算。

最小集流时间 (Tc): 指定要用于集流时间 (Tc) 的默认最小值。
注：创建汇流时，会计算汇流的集流时间，并且该值会显示在每个汇流的“汇水区域”页面上。但是，如果计算的汇流 Tc 不满足这些设定中指定的默认最小 Tc，则会在 Tc 字段中显示警告图标，通知用户该默认值将用于计算。无论是否将默认设定应用到“汇水区域”页面，都会使用默认最小值。
已知流量: 指定默认的已知流量 (Q)，用于未考虑到汇流中的任何其他流量。
道路横向坡度 (Sx): 指定要用于车道横向坡度的默认值。
边沟横向坡度 (Sw): 指定要用于边沟横向坡度的默认值。
边沟宽度: 指定要用于边沟宽度的默认值。
边沟 N 值: 指定边沟的默认糙率（曼宁 N 值）。
纵向坡度: 指定要用于车道纵向坡度的默认值。

使用这些设定来控制用于纵断面图的临时图形的颜色，以便预览分析结果。

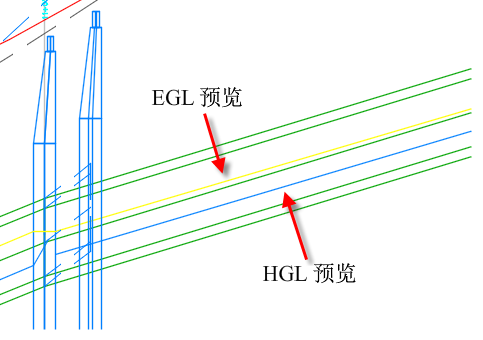

下图显示了预览中 HGL（水力坡降线）和 EGL（能量坡面线）管线的详情。

注：在平面图中，管道使用当前图层的颜色和线型进行预览。
