ルーバーや通気口のように線形の配列として繰り返され、それぞれの端部が一意な項目によりバインドされるパターンで構成される詳細コンポーネントを挿入するには、この手順を実行します。この例ではルーバーを使用していますが、[ビュー]プロパティはこのタイプのコンポーネントで唯一使用できる[断面]に設定されています。
- 特定コンポーネントの詳細コンポーネントの挿入ツールを有効にします。
- 作図領域にコンポーネントを既定の方向で挿入を開始する点をクリックするか、以下のいずれかの方法を選択します。
次の操作を行いたい場合... 次のように操作します... コンポーネントを X 軸に沿って反転するには x (X 反転)を入力して、コンポーネントの開始点をクリックします。 コンポーネントを Y 軸に沿って反転するには y (Y 反転)を入力して、コンポーネントの開始点をクリックします。 - コンポーネントを挿入する終点を指定します。

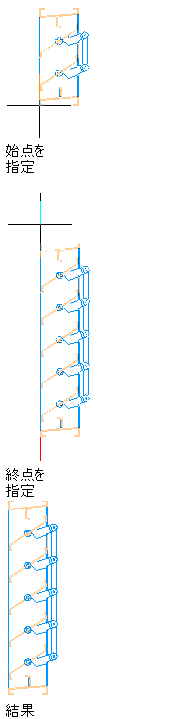

断面ビューに挿入されたブックエンド型コンポーネント
