메쉬 AEC 응용프로그램

고품질 해석 모형에 대한 기본 지침은 흐름 및 온도 그라데이션을 효율적으로 해결 수 있도록 충분히 메쉬를 분포시키는 것입니다. 흐름이 순환하거나 더 큰 그라데이션이 나타나는 영역에서(예: 후류, 소용돌이 및 분리 영역) 미세한 메쉬가 필요합니다.

자동 크기 조정

대부분의 모형에서는 자동 크기 조정을 사용하여 메쉬 분포를 정의합니다. 매우 상세한 형상 피쳐에서 메쉬를 로컬로 미세 조정해야 할 수 있습니다. 메쉬 자동 크기 조정 및 모형 준비에 대한 자세한 정보...

경우에 따라 전체 메쉬 개수에 대한 영향을 줄이기 위해 최소 미세 조정 길이를 조절해야 할 수 있습니다.

높은 그라데이션 영역의 메쉬를 로컬로 미세 조정하려면 형상 체적 및 표면에서 메쉬 분포를 조정합니다.

메쉬 미세 조정

큰 흐름 및 열 그라데이션이 예상되는 영역에 미세 조정 영역을 작성합니다.

특정 영역에 적절한 형상 피쳐가 없는 경우 메쉬 미세 조정 영역을 작성합니다. 다음과 같은 두 가지 기본 방법으로 이 작업을 수행할 수 있습니다.

1. CAD 모형에 미세 조정 체적 추가

CAD 모형에 공기 체적이 구성된 경우 다음과 같이 이 방법을 사용합니다.

  1. 추가 부품을 작성하고 원하는 위치에 배치합니다.
  1. 재료를 지정하고 영역 내에 메쉬 분포를 미세 조정하여 설비 및 주변 흐름의 형상 세부 사항에 메쉬 초점을 맞춥니다.

2. Autodesk® CFD에서 미세 조정 영역 작성

메쉬 작업에서 메쉬를 지정한 후 모형을 마우스 왼쪽 버튼으로 클릭하고 미세 조정 영역 아이콘을 클릭합니다.

예

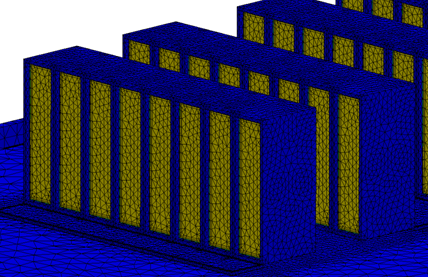

모형의 중앙에 있는 미세 조정 영역은 모든 서버 랙 주위에 균일한 메쉬 밀도를 강제 적용하여 해당 두께를 통과하는 여러 노드를 제공하고 정확한 흐름 및 온도 예측에 필요한 메쉬 밀도를 제공합니다.

원래 메쉬: 서버 랙 사이에 1-2개 노드:

미세 조정 영역이 있는 메쉬: 서버 랙 사이에 4-5 노드:

추가 메쉬 도구

AEC 응용프로그램에 매우 유용한 여러 가지 추가 메쉬 도구가 있습니다.

향상된 표면 및 경계 도면층 메쉬

기본 자동 크기 조정 기능이 모서리 및 표면 곡률을 기준으로 메쉬 분포를 진행하므로 평평한 표면에 비해 너무 거친 메쉬가 작성되는 경우가 많습니다. 마찬가지로, 자동 크기 조정 기능은 형상에 근접하지 않은 영역에서 거친 메쉬를 생성하곤 합니다. 자동 미세 조정을 사용하면 요소가 벽에서 큰 열린 영역으로 커지는 방식을 보다 강력히 제어하여 이러한 문제가 해소됩니다. 결과 메쉬 수는 더 커질 수 있지만 솔루션 정확도는 일반적으로 향상됩니다.

자동 미세 조정은 3D ACIS(Inventor 포함), Parasolid 및 그래니트(Pro/Engineer) 기반 모형에만 사용할 수 있습니다.

예

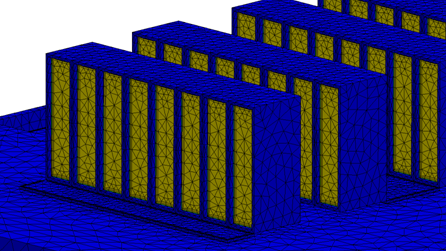

표준 자동 크기 조정

자동 미세 조정

워크플로우

  1. 자동 크기 조정을 적용합니다. 자동 크기 조정 상황에 맞는 패널에서 자동 크기 조정을 클릭합니다.
  2. 자동 크기 미세 조정에서 표면 미세 조정을 선택합니다.
  3. 미세 조정을 클릭합니다.
  4. 외부 흐름 시뮬레이션의 메쉬를 보다 강력히 제어하려면 체적 기반 자동 크기 조정을 사용 가능으로 설정합니다. 플래그 관리자에서 mesh_volume_autosize 플래그를 1로 변경하여 이 작업을 수행합니다.
  5. 기본 설정은 대부분의 모형에서 고품질의 효율적인 메쉬를 생성합니다. 그렇지만 해석 기대치에 따라, 메쉬를 미세 조정하기 위한 변경이 필요할 수 있습니다. 대화상자 아래쪽의 고급 버튼을 클릭하고 표면 성장률 및 향상 성장률을 클릭합니다.
  6. 고급 대화상자를 닫고 미세 조정 버튼을 다시 클릭합니다.

자동 미세 조정을 사용 안 함으로 설정하려면 표면 미세 조정을 선택해제합니다.

주

체적 메쉬 동작을 제어하는 다음과 같은 여러 가지 플래그가 있습니다.

간격 및 얇은 솔리드

간격 미세 조정 기능은 방향이 가까운 두 표면(다른 부품에 속하는 경우에도 관계 없음) 사이의 간격 내 메쉬를 조정합니다.

자동 미세 조정은 3D ACIS, Parasolid 및 그래니트(Pro/Engineer) 기반 모형에만 사용할 수 있습니다.

예

기본 크기 조정

간격의 이 메쉬는 매우 거칩니다.

간격 미세 조정

간격의 이 메쉬는 훨씬 더 매우 상태가 좋습니다.

워크플로우

  1. 자동 크기 조정을 적용합니다. 자동 크기 조정 상황에 맞는 패널에서 자동 크기 조정을 클릭해 지정합니다.
  2. 자동 크기 미세 조정에서 표면 미세 조정을 선택합니다.
  3. 간격 미세 조정을 선택합니다.
  4. 미세 조정을 클릭합니다.
  5. 기본 설정은 대부분의 모형에서 고품질의 효율적인 메쉬를 생성합니다. 그렇지만 해석 기대치에 따라, 메쉬를 미세 조정하기 위한 변경이 필요할 수 있습니다. 대화상자 아래쪽에 있는 고급 버튼을 클릭합니다.
  6. 설정을 수정한 후에 고급 대화상자를 닫고 미세 조정 버튼을 다시 클릭합니다.

간격 미세 조정을 사용 안 함으로 설정하려면 간격 미세 조정 확인란을 선택해제합니다.

적응 메쉬

이 기능을 도입한 이후 자동 메쉬 크기 조정 덕분에 모델링 프로세스가 크게 간소화되었습니다. 자동 메쉬 크기 조정은 모형에 맞게 최적화된 메쉬를 정의하고, 형상의 모든 세부 사항을 정확하게 나타냅니다.

형상을 잘 표현하는 것이 충실도 높은 솔루션의 유일한 요구 사항입니다. 예를 들어 메쉬가 균일한 단순한 모형의 흐름에 중요한 그라데이션이 포함될 수 있습니다. 거친 메쉬에 대한 결과는 전혀 정확하지 않을 수 있지만 흐름 추세를 나타냅니다. 이러한 추세는 솔루션 정확도를 향상시키기 위해 요소가 집중되어야 하는 위치를 식별하는 데 사용할 수 있습니다.

메쉬 적용은 솔루션 결과를 사용하여 메쉬 정의를 점진적으로 개선합니다. 시뮬레이션은 여러 번 실행됩니다. 매번 이전 주기의 결과를 사용하여 다음 주기의 메쉬를 향상시킵니다. 결과는 특정 시뮬레이션에 대해 최적화된 메쉬입니다. 메쉬는 그라데이션이 높은 영역에서는 더 미세하고, 그 외 영역에서는 거칩니다.

메쉬 적용을 사용으로 설정하면 다음 작업이 수행됩니다.

  1. 기준선 시나리오 실행이 완료됩니다.
  2. 메쉬가 속도, 압력 및 온도(가능한 경우)에 따라 변경됩니다(일반적으로 미세 조정됨). 시뮬레이션 실행이 완료됩니다.
  3. 각 적용 주기에 대해 프로세스가 반복됩니다.

결과는 흐름 및 온도 결과 필드에 대해 지능적으로 미세 조정된 메쉬입니다.

적응 메쉬에 대한 자세한 정보...
