Para editar graficamente uma curva:
- Selecione uma curva.

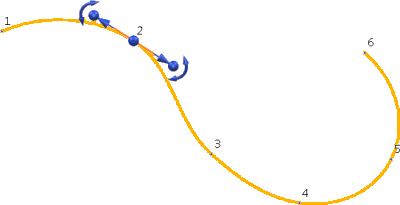

- Selecione um ponto na curva para exibir suas alças padrão:
- Clique com o botão direito no ponto para exibir o menu de contexto de pontos de curva.
- Selecione um dos seguintes tipos de alças:
- Alças gráficas de tangente e magnitude.
- Alças gráficas de tangente e normal.
- Alças gráficas de plano de trabalho.
- Alça gráfica de offset.
- Utilize estas alças para:
- mover o ponto.
- adicionar novos pontos à curva.
- editar as propriedades da curva de cada lado do ponto.

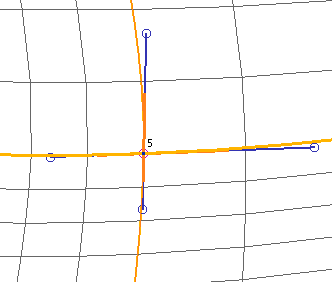

Ao editar curvas de superfície, alças gráficas estão presentes para as laterais e as longitudinais no ponto selecionado:

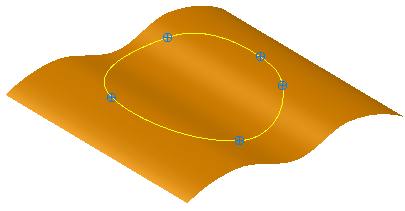

Pontos de curva com dependência são exibidos com um círculo grande cruzado em vez de um círculo pequeno:
Selecione qualquer alça e arraste para uma nova posição.
Nota: Você pode editar graficamente vários pontos ao mesmo tempo selecionando pontos múltiplos e utilizando as alças gráficas da mesma maneira que para pontos únicos de curva. Se você selecionar vários pontos, as alterações aplicadas a um ponto único serão realizadas em todos os pontos selecionados. Se nenhum ponto estiver selecionado, então as edições são executadas em todos os pontos.
O menu de contexto de ponto de curva também contém opções para:
- Editar Ângulos das Tangentes
- Liberar Magnitudes
- Liberar tangentes e magnitudes
- Manter Linearidade de Vãos
- Aplicar Suavização para Edições de Pontos
Também é possível clicar com o botão direito na curva para exibir seu menu de contexto, que contém opções para:
- Converter em arame (somente curvas compostas)
- Apagar Dependências
- Renomear curvas
