На этой странице мастера можно просмотреть результаты анализа и применить их к трубопроводной сети.
Более подробные сведения о данных, включаемых в файл CSV, приведены в разделе Отчет с результатами анализа гравиметрической сети.
После того, как задано имя экспортируемого файла и папка для его сохранения, можно просто выполнить зумирование и панорамирование (введя букву z или p в командной строке) к имеющемуся виду профиля, чтобы просмотреть параметры EGL, HGL и изменения в трубах. Цвета, представленные на виде профиля, указываются в диалоговом окне Параметры анализа трубопроводной сети, которое можно открыть на странице мастера «Общие».

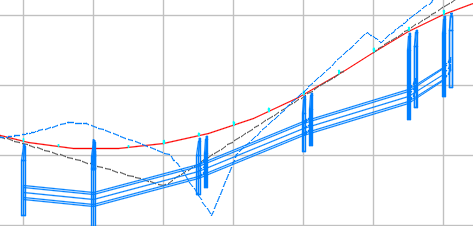

На следующей иллюстрации показана имеющаяся трубопроводная сеть на виде профиля.

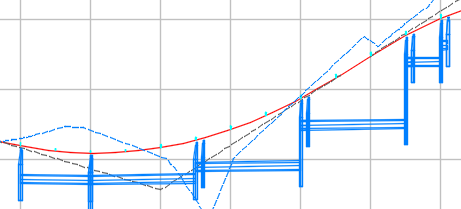

На следующей иллюстрации показано, как может выглядеть графическое представление для нее. В результате данного анализа выявлено, что для выбранного значения вероятности годового превышения (AEP) можно использовать трубы меньшего размера.
На виде для просмотра глубина колодцев не корректируется, поскольку они соединены с исходными трубами, а не с трубами измененного размера. Однако, если результаты применяются к трубопроводной сети, глубина колодцев корректируется в соответствии с настроенными трубами, как показано на иллюстрации ниже.

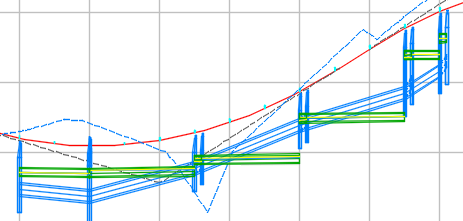

На следующей иллюстрации показаны линии EGL и HGL на виде для просмотра.

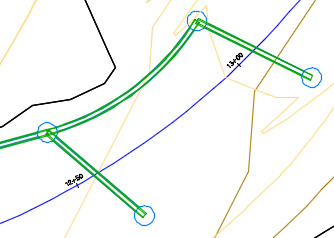

Представление труб с измененным размером также отображается на виде в плане.

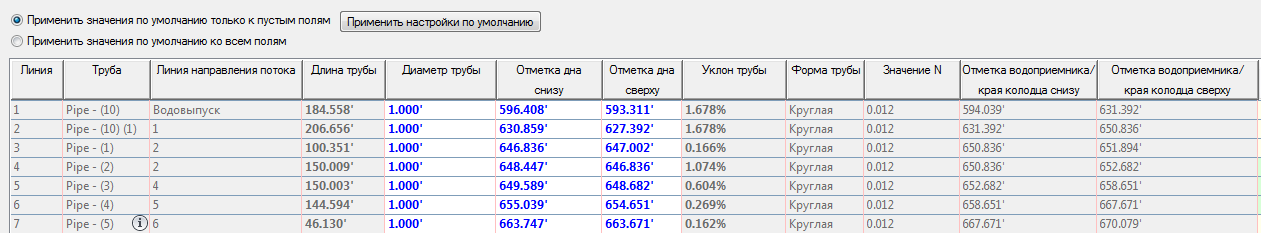

Измененные значения отображаются жирным шрифтом и в синем цвете. Если поле доступно только для чтения, изменения отображаются жирным шрифтом серого цвета, а если поле доступно для записи, они отображаются жирным шрифтом синего цвета. В этом примере были изменены все длины и диаметры труб, отметки дна и откосы.
