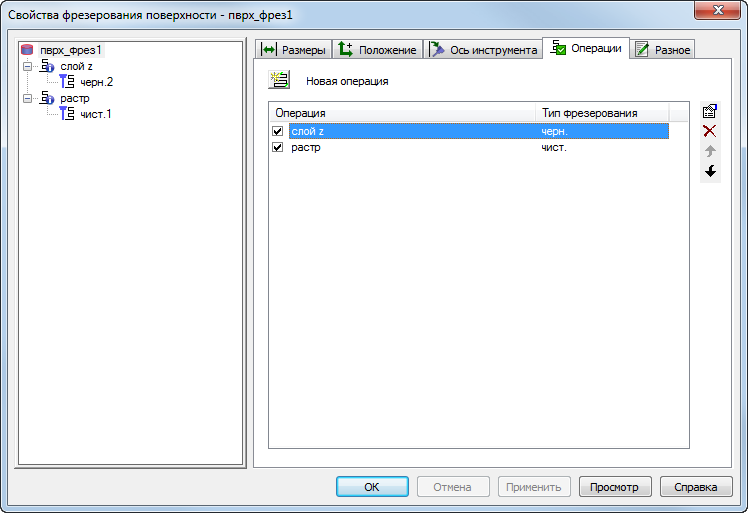

Вкладка Операции перечисляет операции, которые включаются для фрезерования элемента в порядке их возникновения. Вы можете удалять операции, убирая их выделение. Это позволяет настраивать операции и отключать их для уменьшения беспорядка на экране при работе с последовательными операциями.
Кнопки имеют следующие функции:
Новая операция
Выберите стратегию обработки
Стратегии чистовой
- Растровая - траектории, которые параллельны осям Х или Y.
- Чистовая по Z - траектории параллельны плоскости XY.
- Фрезерование по изолиниям - траектории, следующие рядам или колонкам отдельных поверхностей.
- 2D спираль - траектории перемещаются по спирали по направлению к или от центра детали. Шаг постоянный с вида сверху.
- 3D спираль - траектории перемещаются по спирали по направлению к или от центра детали. Шаг постоянный в 3D.
- Радиальное фрезерование - траектории, которые расходятся радиально от центра элемента.
- Проекция поверхности - траектории, которые идут по рядам или колонкам поверхности, которая затем проецируется на деталь.
- Между 2 кривыми - траектории, которые создаются между двумя заданными кривыми.
Стратегии черновой
- Чистовая по Z-слоям — траектории параллельны плоскости XY.
- Плунжерная черновая обработка — траектории, которые удаляют большое количество материала компонента с помощью серии вертикальных врезаний.
- Растровая — траектории, которые параллельны осям Х или Y.
Специальные стратегии
- Горизонтально + вертикально — обработка отвесных и пологих областей с помощью различных приемов.
- Доработка углов — технология дополнительной обработки, использующаяся для подчистки углов между несоприкасающимися поверхностями.
- Обработка угла однопроходного — одиночный проход для углов.
- 4-осевая поворотная — используется при токарно-фрезерной обработке для обработки круглых поверхностей с помощью X инструмента.
- Боком фрезы — траектории выполняются стороной инструмента. Инструмент находится в постоянном контакте с поверхностью.
- 5-осевая обрезка — траектории вдоль кромок поверхности. Существует опция резания по внутренней или внешней кромке поверхности.
Подробности об этих опциях смотрите в разделе Обзор операций.
Переместить объект вверх изменяет порядок операций элемента фрезерования, перемещая выбранную операцию на одну позицию вверх по списку.
Переместить объект вниз изменяет порядок операций элемента, перемещая выбранную операцию на одну позицию вниз по списку.
Удалить - удаляет операцию из элемента. Вместо этого можно отключить операцию, убрав напротив неё галочку. Установленная галочка включает операцию в элемент.
