Autodesk Civil 3D 2019.3 中的新功能

Autodesk® Civil 3D® 2019.3 Update 包含以下新功能和增强功能。

设计效率更新

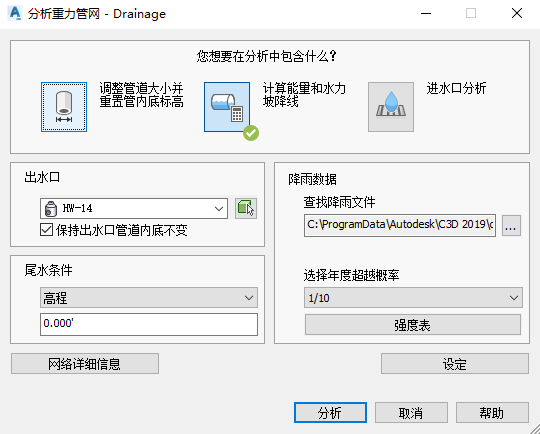

• 使用更新的“分析重力管网”命令分析管网并将结果应用于管网。


  该更新的命令使用无模态对话框，因此，您可以在执行其他工作时将该对话框保持打开状态。

  可以使用该命令执行以下分析类型：

  • 调整管道尺寸和重置管内底标高：分析通过管道的流量，然后调整管道尺寸并重置以适应流量。
  • 计算能量和水力坡降线：计算能量和水力坡降线，然后报告系统中的每条线是处于正常状态、超负荷状态还是溢流状态。
    注： 计算能量和水力坡降线是默认分析类型。
  • 进水口分析：分析进水口的容量并报告每个进水口处的流量、深度和跨距。

  有关详细信息，请参见关于分析和调整重力管网尺寸。

• “分析重力管网”命令的其他更新包括以下增强功能：
  • 现在，当选择“计算能量和水力坡降线”作为分析类型时，雨水沟数据会包含在报告中。
  • 现在，在同一管网上重新运行分析时，指定的“尾水条件”会保持处于选中状态。

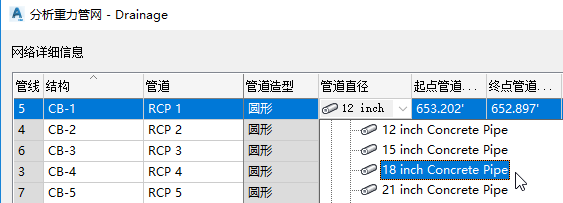

  • 当前零件列表中的管道现在会显示，并且可以在“网络详细信息”页面的下拉列表中手动进行选择。


    注： 使用“调整管道并重置管内底标高”分析类型调整管网大小时，零件尺寸将从目录添加到零件列表中（如果需要）。有关详细信息，请参见关于分析和调整重力管网尺寸。
  • 现在，重力管网分析支持每个结构具有多个汇流。

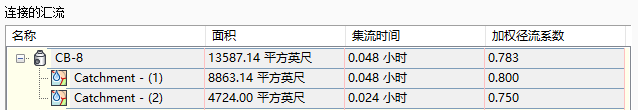

    • “结构特性”对话框中的“连接”选项卡现在有一个“连接的汇流”部分，用于显示哪些汇流连接到结构。

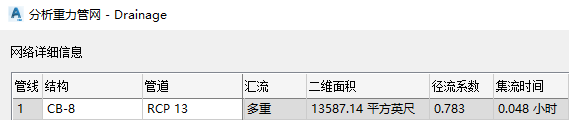

    • 在“分析重力管网”对话框中，将显示汇流的组合面积、最长集流时间和加权径流系数，这些值将用于分析计算。

  • 现在，可以在“结构特性”对话框和“分析重力管网”对话框中直接定义汇流信息。
    • 您可以在“结构特性”对话框的“连接”选项卡中直接输入汇流信息，方法是在“面积”、“集流时间”和“加权径流系数”字段中定义值。

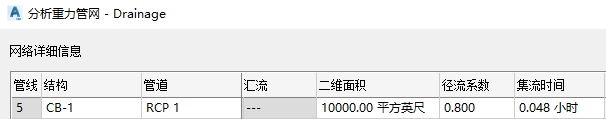

    • 您也可以在“分析重力管网”对话框的“网络详细信息”页面上直接输入汇流信息，方法是在“二维面积”、“径流系数”和“集流时间”中输入值。

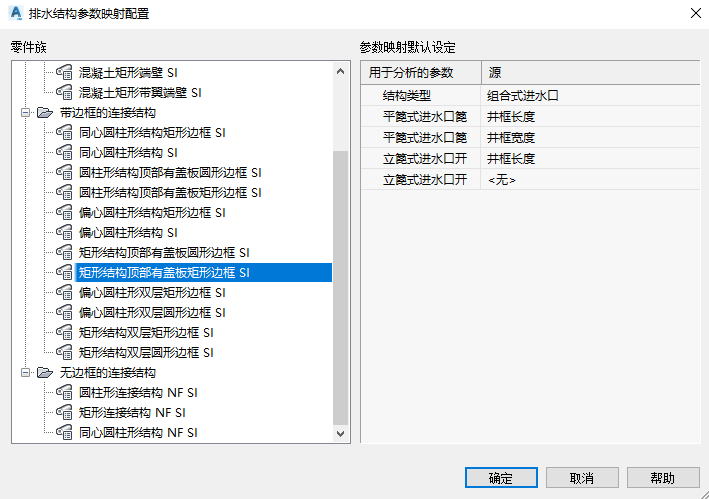

  • 使用新的排水结构参数映射功能将零件生成器零件的参数映射到“分析重力管网”命令所需的参数。

    通过为这些零件设置并应用映射，默认情况下，参数值将在“分析重力管网”命令中可用。



    有关更多信息，请参阅为重力管网分析映射排水结构参数。

    注： 使用基础设施零件编辑器创建的零件已具有“分析重力管网”命令所需的参数，无需映射。

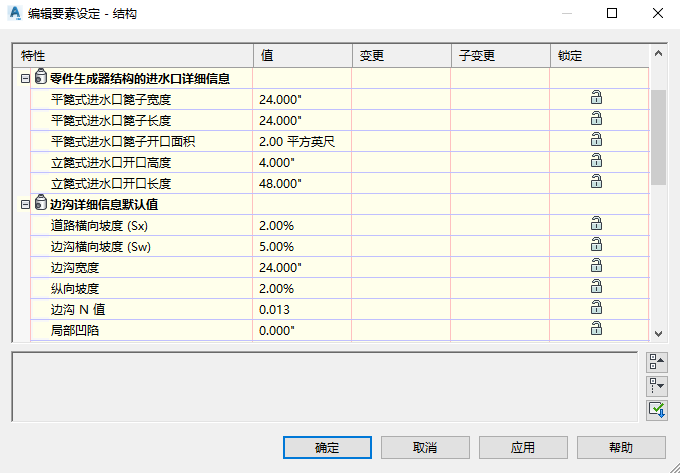

• 使用新结构要素设置指定“分析重力管网”命令可使用的默认值。


  有关详细信息，请参见关于分析和调整重力管网尺寸和“编辑要素设定 - 结构”对话框。

生产效率更新

• “管理数据快捷方式”命令已更新，提供以下功能用于在当前路径仍然有效时指定其他数据快捷方式项目路径：

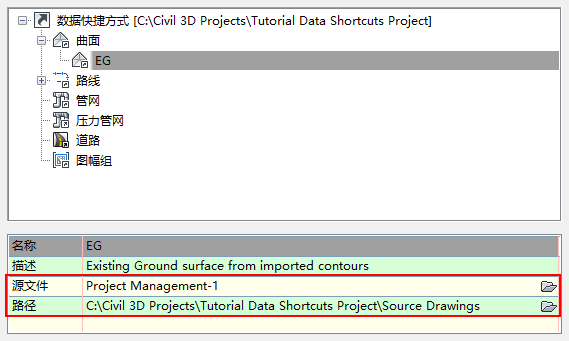

  • 如果有另一个指向数据快捷方式项目的可用有效路径，则可以通过从“数据快捷方式管理器”对话框浏览到备用数据快捷方式源文件或路径来指定该路径。


    选择备用源文件或路径后，将显示一个对话框，您可以使用该对话框更新快捷方式。引用原始路径的图形对象将更新以引用备用路径。

  • 您还可以将备用有效路径指定为工作文件夹，然后可以使用“管理数据快捷方式”对话框中的“链接”按钮更改指向对象的链接。以前，如果您尝试使用“链接”按钮将链接更改为其他有效路径，则事件查看器将显示消息指明该引用已存在。
• 使用名为 SyncDrefPsetToSource 的新系统变量，控制在同步数据快捷方式参照时，是否同步特性集。对于 SyncDrefPsetToSource，您可以使用以下设置：

  值	说明
  0	在同步相关的数据参照对象时，不会同步特性集。
  1	在同步相关的数据参照对象时，会同步特性集。 仅当在源图形中更改了某个对象时，才会在宿主图形中同步特性集。 如果在源图形中更改了某个对象，则会在宿主图形中同步该对象和相关的特性集。 如果没有在源图形中更改对象，则不会在宿主图形中同步该对象和相关的特性集。 注： 如果在源图形中更改了某个特性集，除非在源图形中更改了使用该特性集的对象，否则不会同步该特性集。 注： 这是默认设置。

• 使用名为 PipeNetworkSyncMode 的新系统变量，可以在您打开主体图形时控制引用管网的数据的同步。对于 PipeNetworkSyncMode，您可以使用以下设定：

  值	说明
  0	如果在源图形中更改了管网的几何图形，在您打开主体图形时将会自动同步引用管网的数据。
  1	如果在源图形中更改了管网的几何图形或者管道或结构的名称或描述，在您打开主体图形时将会自动同步引用管网的数据。 注： 这是默认设置。
  2	在您打开主体图形时始终都会自动同步引用管网的数据，无论是否在源图形中更改了管网。

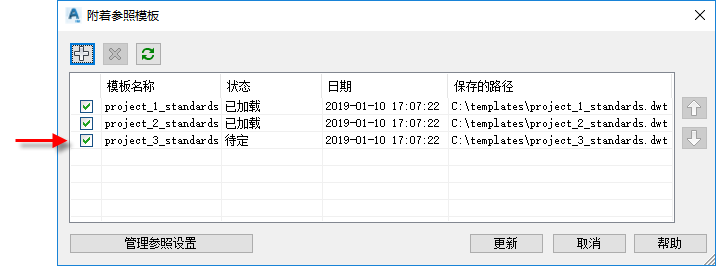

• 在将其他参照模板附着到图形时，该模板现在会添加到模板列表的底部，并且会保留为以前附着的模板指定的自定义设置。


其他更新

• 道路改建部件中某些铺装层横坡选项的行为已更新。
  • 对于在坡度公差范围内和横坡调整公差范围外的情况，“用户定义，有摆动”参数的行为已发生变化。
  • 对于在坡度公差范围外的情况，“用户定义，无摆动”和“内侧车道超高”/“外侧车道超高”参数的行为已发生变化。

  有关更多信息，请参阅 Autodesk Civil 3D 2019.3 中道路改建部件铺装层横坡选项的更新。

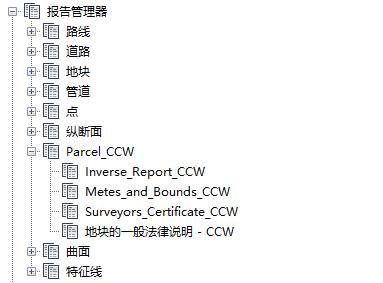

• “工具空间”的“工具箱”选项卡上现在提供了“报告”功能，可按逆时针方向报告地块信息。
