Autodesk Civil 3D 2019.2 の新機能

Autodesk® Civil 3D® 2019.2 Update には、次の新機能および拡張機能が含まれています。

設計作業の効率性の改善

• 鉄道プラットフォームのエッジを作成、編集、および書き出します。[プラットフォームのエッジを作成]コマンドを使用して、中心線の線形からオフセットされるとともに、中心線の線形に動的にリンクされた計画線を作成します。計画線は、コリドーの基線またはターゲットとして使用したり、.csvファイルにエクスポートして他のアプリケーションで使用したりできます。


  詳細については、「鉄道プラットフォームのエッジについて」を参照してください。

• リボンおよびコンテキスト メニューから割り込みコマンドにアクセスし、新しい割り込みコマンドと更新された割り込みコマンドを使用します。

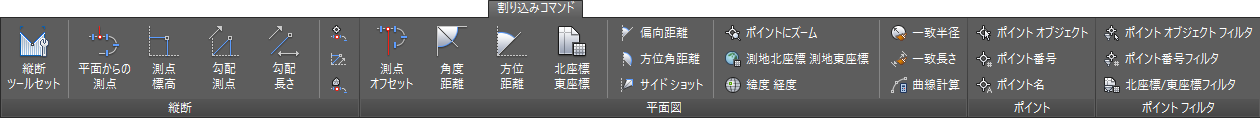

  • [割り込みコマンド]リボン タブおよび[割り込みコマンド]コンテキスト メニューから割り込みコマンドにアクセスします。詳細は、「割り込みコマンドについて」を参照してください。

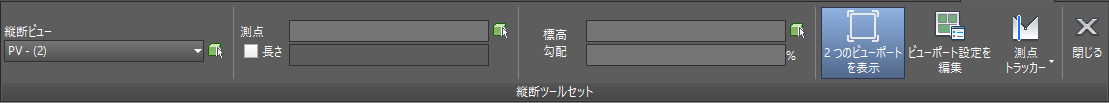

  • 新しい[縦断ツールセット]割り込みコマンドを使用して、既知のパラメータから縦断ジオメトリを作成します。オプションを使用して、測点と標高、測点と勾配、標高と勾配、または長さと勾配を入力できます。詳細については、「[縦断ツールセット]割り込みコマンドについて」を参照してください。

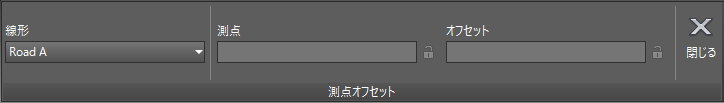

  • 更新された[測点オフセット]割り込みコマンドを使用して、測点とオフセットの値をロックしたり、別の線形を指定したりします。詳細については、「割り込みモードで測点とオフセットを使用してポイントの位置を指定するには」を参照してください。

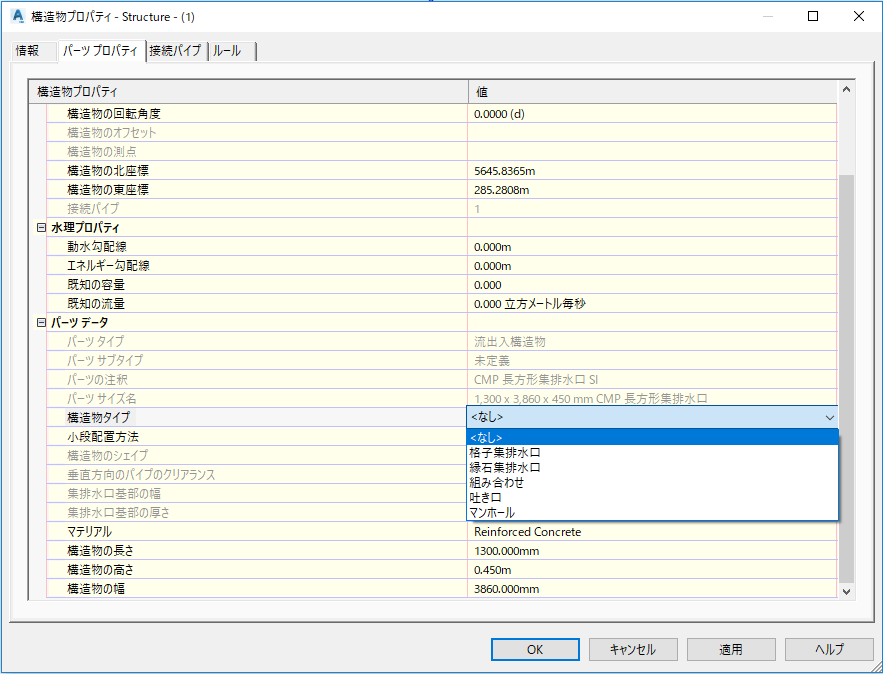

• [自然流下式ネットワークの解析]コマンドが排水解析に使用できる構造物にプロパティを割り当てます。[構造物プロパティ]ダイアログ ボックスの[パーツ プロパティ]タブで、[構造物タイプ]を <なし> からマンホール、吐き口、または集排水口タイプに変更できます。


  また、[構造物タイプ]プロパティにより、このダイアログ ボックスに表示される他のプロパティが決まります。たとえば、集排水口タイプを選択すると、[側溝の詳細]プロパティと集排水口の寸法プロパティが表示されます。

  これらのプロパティを使用して構造物にデータを割り当てると、パイプ ネットワーク構造に[自然流下式ネットワークの解析]コマンドを使用した集排水口パフォーマンス計算に必要なデータが設定されます。 詳細については、[パーツ プロパティ]タブ([構造物プロパティ]ダイアログ ボックス)を参照してください。

図面作成作業の効率性の改善

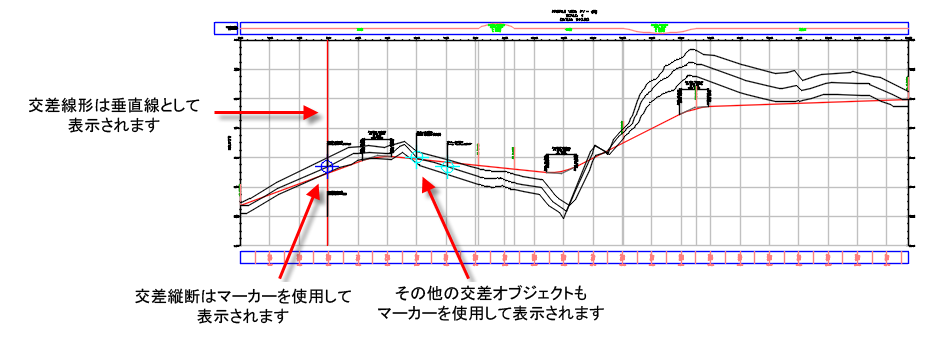

• 親線形を基準にしてリニア オブジェクトが縦断を交差する場所を示すために縦断ビューに交差オブジェクトを追加します。縦断ビューで交差オブジェクトとして表示できるのは、線形、縦断、計画線、測量図形、および 3D ポリラインです。


  詳細については、「縦断ビューへの交差オブジェクトの追加について」を参照してください。

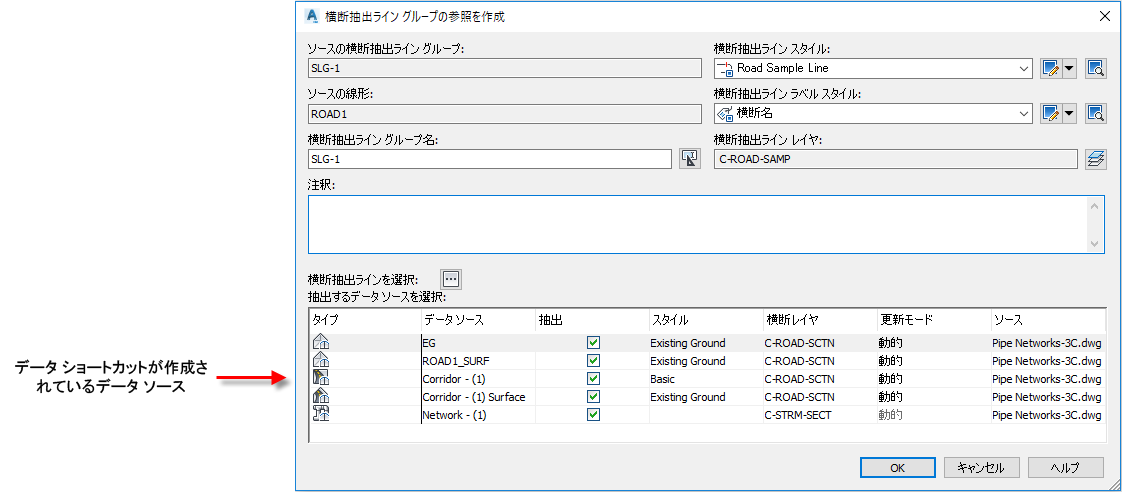

• 横断抽出ライン グループに対するデータ ショートカットの参照を作成する場合、これらのソースに対するデータ ショートカットが存在する場合、横断抽出したソースに対して参照を自動的に作成できます。


  これらのデータ ソースを横断抽出対象として選択し、[OK]をクリックすると、抽出済ソースに対する参照がまだ存在しない場合、これらが図面に作成されます。詳細については、「横断抽出ライン グループ データのショートカットおよび参照について」を参照してください。

• Autodesk Vaultを使用して、横断抽出ライン グループを図面に挿入します。詳細については、「横断抽出ライン グループの参照を作成するには」を参照してください。
• UNC パスを含むフォルダ パスを、フォルダの場所を入力するよう求められるダイアログ ボックス内の[フォルダ]フィールドに直接入力します。


コラボレーションとデータ交換の更新

• [Civil 3D 図面 を書き出し]コマンドが、計画線、区画セグメント、および測量図形を 2D または 3D のどちらのポリラインに変換するかを指定します。


  詳細については、「Autodesk Civil 3D 図面を AutoCAD DWG ファイルに書き出すには」および「[設定を書き出し]ダイアログ ボックス」を参照してください。

• LandXML ファイルを読み込むときに、図面内の既存のオブジェクト データを更新し、プロパティ セットを作成します。
  • LandXML ファイルを読み込むときに、図面内の既存のオブジェクト データを更新します。[LandXML 設定]ダイアログボックスの[インポート]タブにある[衝突の解決設定]で、[更新]オプションを選択します。


    以前のリリースでは、[更新]オプションを使用すると、LandXML ファイルが読み込まれるときに、図面内の既存のオブジェクトが削除されて再描画されました。現在、[更新]オプションを使用すると、ほとんどのオブジェクト タイプが最初に削除されることなく更新されます。これによって、オブジェクトに追加されたラベルや、線形オフセットなどの従属オブジェクトが保持されます。

    注: この動作は、区画には適用されません。区画は、[更新]オプションを使用するときに削除および再描画されます。

    詳細については、「[読み込み]タブ([LandXML 設定]ダイアログ ボックス)」を参照してください。

  • オブジェクトが LandXML ファイルからインポートされるときに、プロパティ セット定義が作成および適用されるかどうかを指定します。 このプロパティ セット データは、AutoCAD の[プロパティ]パレットおよびツールチップに表示できます。

    注: 以前は、このプロパティ セット データはサーフェスのみを対象として作成されていました。

    詳細については、「[読み込み]タブ([LandXML 設定]ダイアログ ボックス)」を参照してください。
