Autodesk Civil 3D 2019.3 の新機能

Autodesk® Civil 3D® 2019.3 Update には、次の新機能および拡張機能が含まれています。

設計作業の効率性の改善

• 更新された[自然流下式ネットワークの解析]コマンドを使用して、パイプ ネットワークを解析し、結果をパイプ ネットワークに適用します。


  更新されたコマンドはモードレス ダイアログ ボックスを使用しているため、他の作業を行っている間も開いたままにすることができます。

  このコマンドを使用して、以下の解析タイプを実行できます。

  • パイプをサイズ変更し、インバートをリセット: パイプを通る流れを解析した後で、パイプのサイズを変更し、インバートをリセットして流れを適正化します。
  • [エネルギー勾配線と動水勾配線を計算]: エネルギー勾配線と動水勾配線を計算し、システム内の各線が通常の状態、過重、またはフラッドのいずれであるかを報告します。
    注: [エネルギー勾配線と動水勾配線を計算]が既定の解析タイプです。
  • [集排水口解析]: 集排水口の容量を解析し、各集排水口の流量、深さ、および広がりを報告します。

  詳細については、「概要 - 自然流下式パイプ ネットワークの解析およびサイズ変更」を参照してください。

• [自然流下式ネットワークの解析]コマンドのその他の更新には、次の機能拡張があります。
  • 解析タイプとして[エネルギー勾配線と動水勾配線を計算]を選択すると、レポートに雨水排水データが含まれるようになりました。
  • 同じパイプ ネットワークで解析を再実行するとき、指定した[流出の条件]が選択されたままになります。

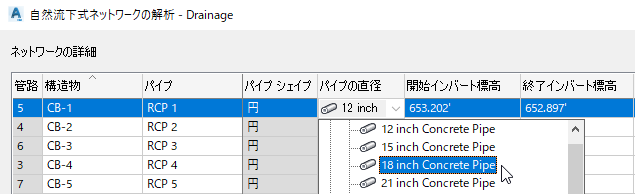

  • 現在のパーツ リストのパイプが表示され、[ネットワークの詳細]ページでドロップダウン リストから手動で選択できるようになりました。


    注: [パイプをサイズ変更し、インバートをリセット]解析タイプを使用してパイプ ネットワークをサイズ変更すると、必要に応じてパーツ サイズがカタログのパーツ リストに追加されます。詳細については、「概要 - 自然流下式パイプ ネットワークの解析およびサイズ変更」を参照してください。
  • 自然流下式ネットワーク解析では、構造物ごとに複数の集水域がサポートされるようになりました。

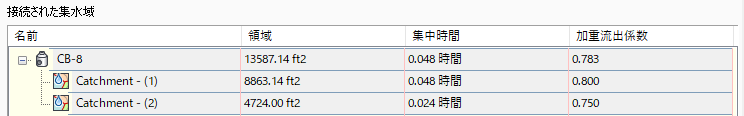

    • [構造物プロパティ]ダイアログ ボックスの[接続]タブに、[接続された集水域]セクションが追加され、どの集水域が構造物に接続されているかが示されるようになりました。


    • [自然流下式ネットワークの解析]ダイアログ ボックスに集水域の総面積、最長集中時間、および加重流出係数が表示され、これらの値は解析計算に使用されます。

  • 集水域情報が[構造物プロパティ]ダイアログ ボックスおよび[自然流下式ネットワークの解析]ダイアログ ボックスに直接定義できるようになりました。
    • [面積]、[集中時間]、[加重流出係数]の各フィールドに値を定義することにより、[構造物プロパティ]ダイアログ ボックスの[接続]タブで直接集水域情報を入力できます。

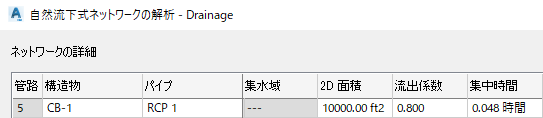

    • また、[2D 面積]、[流出係数]、および[集中時間]に値を入力することにより、[自然流下式ネットワークの解析]ダイアログ ボックスの[ネットワークの詳細]ページに直接集水域情報を入力することもできます。

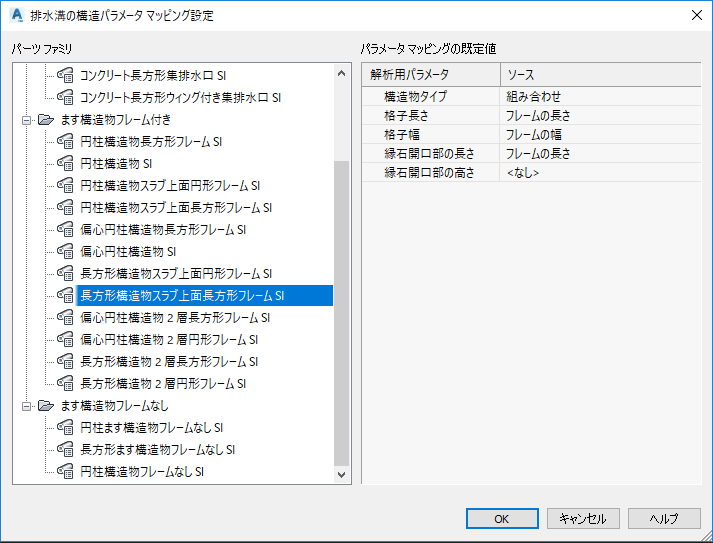

  • 新しい排水溝の構造パラメータ マッピング機能を使用すると、[自然流下式ネットワークの解析]コマンドに必要なパラメータにパーツ ビルダ パーツのパラメータをマッピングできます。

    これらのパーツのマッピングをセットアップし、適用することにより、既定では[自然流下式ネットワークの解析]コマンド内でパラメータ値が使用可能になります。



    詳細については、「自然流下式ネットワーク解析の排水溝の構造パラメータをマッピングするには」を参照してください。

    注: Infrastructure Parts Editor で作成したパーツには、[自然流下式ネットワークの解析]コマンドに必要なパラメータが既に設定されており、マッピングは必要ありません。

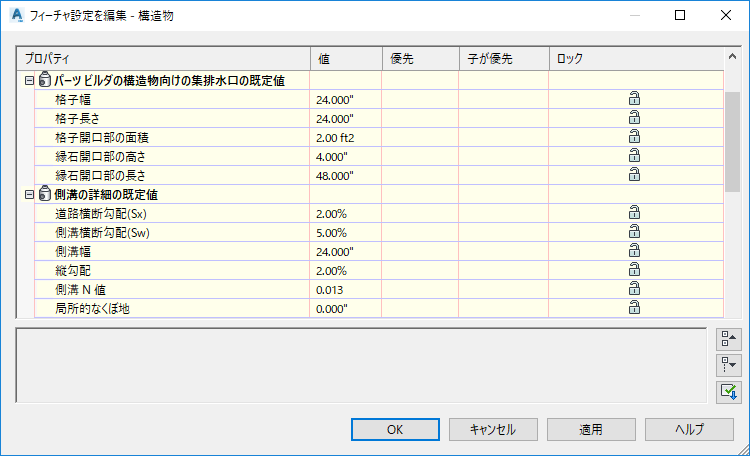

• 新しい構造物フィーチャ設定を使用して、[自然流下式ネットワークの解析]コマンドで使用できる既定値を指定します。


  詳細については、「概要 - 自然流下式パイプ ネットワークの解析およびサイズ変更」および「[フィーチャ設定を編集 - 構造物]ダイアログ ボックス」を参照してください。

図面作成作業の効率性の改善

• 現在のデータ ショートカット プロジェクト パスが引き続き有効であるときに別のパスを指定できるように、[データ ショートカットを管理]コマンドが次の機能で更新されました。

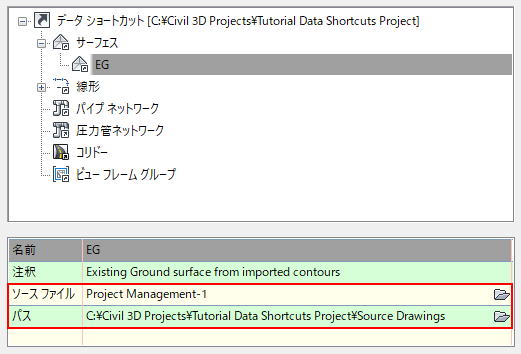

  • 使用可能なデータ ショートカット プロジェクトへの有効なパスがもう 1 つある場合は、[データ ショートカット マネージャ]ダイアログ ボックスから代替のデータ ショートカット[ソース ファイル]または[パス]を参照して、そのパスを指定できます。


    代替の[ソース ファイル]または[パス]を選択すると、ショートカットを更新するために使用できるダイアログ ボックスが表示されます。元のパスを参照する図面オブジェクトが、代替パスを参照するように更新されます。

  • また、有効な代替パスを作業フォルダとして指定することもできます。その後、[データ ショートカットを管理]ダイアログ ボックスの[リンク]ボタンを使用して、オブジェクトへのリンクを変更できます。これまでは、[リンク]ボタンを使用してリンクを別の有効なパスに変更しようとすると、参照は既に存在するというメッセージがイベント ビューアに表示されていました。
• SyncDrefPsetToSource という新しいシステム変数を使用することで、データ ショートカット参照を同期するときにプロパティ セットを同期するかどうかをコントロールできます。SyncDrefPsetToSource には、以下の設定を使用できます。

  値	説 明
  0	プロパティ セットは関連するデータ参照オブジェクトが同期されるときに同期されません。
  1	プロパティ セットは関連するデータ参照オブジェクトが同期されるときに同期されます。 オブジェクトがソース図面で変更されている場合にのみ、ホスト図面でプロパティ セットの同期が発生します。 オブジェクトがソース図面で変更されている場合、オブジェクトと関連するプロパティ セットはホスト図面で同期されます。 オブジェクトがソース図面で変更されていない場合、オブジェクトと関連するプロパティ セットはホスト図面で同期されません。 注: プロパティ セットがソース図面で変更されている場合は、オブジェクトがソース図面で変更されていない限り、プロパティ セットは同期されません。 注: これが既定の設定です。

• ホスト図面を開くときにデータ参照パイプ ネットワークの同期をコントロールするには、PipeNetworkSyncMode という名前の新しいシステム変数を使用します。PipeNetworkSyncMode には以下の設定を使用できます。

  値	説 明
  0	ソース図面でパイプ ネットワークのジオメトリが変更されている場合、ホスト図面を開いたときにデータ参照パイプ ネットワークが自動的に同期されます。
  1	ソース図面でパイプ ネットワークのジオメトリ、またはパイプや構造物の名前や説明が変更されている場合、ホスト図面を開いたときにデータ参照パイプ ネットワークが自動的に同期されます。 注: これが既定の設定です。
  2	ソース図面でパイプ ネットワークが変更されているかどうかにかかわらず、ホスト図面を開いたときにデータ参照パイプ ネットワークが常に自動的に同期されます。

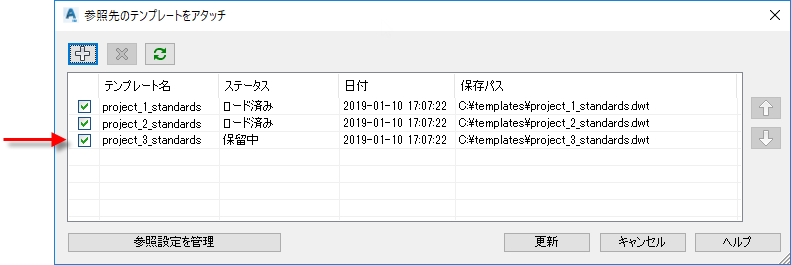

• 追加の参照テンプレートを図面にアタッチすると、テンプレートのリストの下部に追加され、前にアタッチされたテンプレートに対して既に指定されているカスタマイズ設定が保持されます。


その他の更新

• コリドー道路修繕サブアセンブリにおける一部のオーバーレイ勾配のオプションの動作が更新されました。
  • 勾配誤差の許容値内および勾配誤差の許容値外の状況で[フラップ付きのユーザ定義]パラメータの動作が変更されました。
  • 勾配誤差の許容値外の状況で[フラップなしのユーザ定義]パラメータおよび[内側/外側車線の横断勾配摺り付け]パラメータの動作が変更されました。

  詳細については、「Autodesk Civil 3D 2019.3 におけるコリドー道路修繕サブアセンブリのオーバーレイ勾配のオプションの更新」を参照してください。

• 区画の情報を左回りでまとめたレポートが、ツールスペースの[ツールボックス]タブで利用できるようになりました。
