Ось инструмента - стратегия

Ось инструмента контролирует ориентацию оси инструмента, используемого для создания траектории.

Эта страница содержит следующее:

Ось инструмента — Выберите, чтобы задать ориентацию инструмента. Значением по умолчанию является Вертикальный, которое используется для стандартной 3-осевой обработки. Однако, это также может быть постоянный угол или непрерывно изменяющаяся ориентация.

• Вертикально — Когда выбрано, инструмент остается выровненным вдоль оси Z активной системы координат. Это значение установлено по умолчанию и используется для стандартной 3-осевой обработки.
• Атака/Наклон — Когда выбрано, инструмент располагается под фиксированным углом к оси Z активной ЛСК. Инструмент опускается к модели вниз вдоль оси Z.
  • Атака — Введите угол инструмента, относительно Z, в направлении подачи (направление движения).
  • Наклон — Введите угол инструмента, относительно Z, перпендикулярно направлению подачи (направление движения).

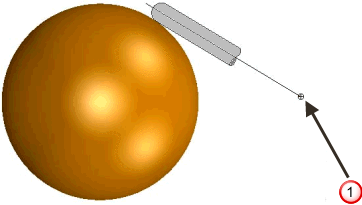

• К точке — Режущая кромка старается быть направленной к заданной точке. Угол инструмента постоянно меняется. Шпиндель станка перемещается значительно, а кромка инструмента остается относительно неподвижной. Эта опция выравнивает кромку инструмента по направлению к точке.



  Произвольная точка (заданная пользователем). Ось инструмента всегда проходит через эту точку.

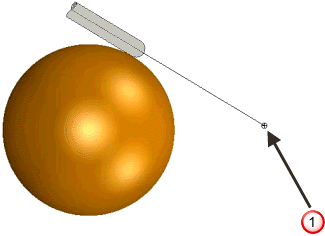

• От точки — Режущая кромка старается быть направленной от заданной точки. Угол инструмента постоянно меняется. Кромка инструмента перемещается значительно, в то время как шпиндель станка остается относительно неподвижным. Эта опция ориентирует кромку инструмента по направлению от точки.



  Произвольная точка (заданная пользователем). Ось инструмента всегда проходит через эту точку.

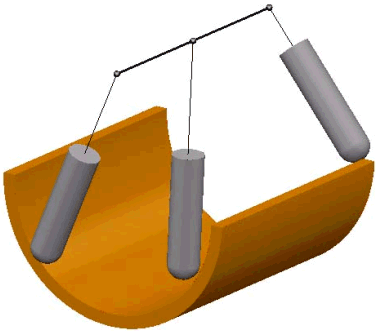

• К линии — Когда выбрано, режущая кромка инструмента направлена к заданной линии. Угол инструмента постоянно меняется. Шпиндель станка перемещается значительно, а кромка инструмента остается относительно неподвижной. Эта опция ориентирует кромку инструмента по направлению к прямой.

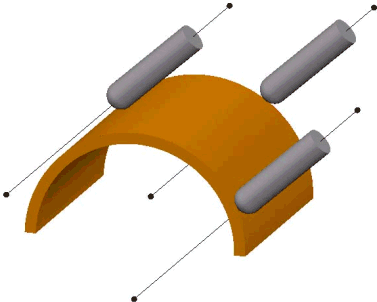

• От линии — Когда выбрано, режущая кромка инструмента направлена от заданной линии. Угол инструмента постоянно меняется. Кромка инструмента перемещается значительно, в то время как шпиндель станка остается относительно неподвижным. Эта опция ориентирует кромку инструмента по направлению от прямой.

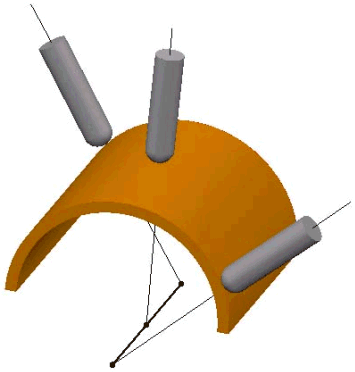

• К кривой — Когда выбрано, режущая кромка инструмента направлена к заданной кривой. Кривая должна быть шаблоном со всего лишь одним сегментом (выбирается в поле Шаблон). Угол инструмента постоянно меняется. Шпиндель станка перемещается значительно, в то время как кромка инструмента остается относительно неподвижной. Эта опция ориентирует кромку инструмента по направлению к кривой.



• От кривой — Когда выбрано, режущая кромка инструмента направлена от заданной кривой. Кривая должна быть шаблоном со всего лишь одним сегментом (выбирается в поле Шаблон). Угол инструмента постоянно меняется. Кромка инструмента перемещается значительно, в то время как шпиндель станка остается относительно неподвижным. Эта опция ориентирует кромку инструмента по направлению от кривой.



• Сохраняя направление — Когда выбрано, режущая кромка инструмента остается направленной вдоль вектора IJK. Направление оси инструмента фиксировано относительно текущей активной СК и задается вектором IJK. Хотя может быть сложно найти IJK вектор, эта опция может позволить эффективно обработать области поднутрений. Сначала PowerMill выполняет поиск в заданном направлении, а затем, если не находит — в противоположном.

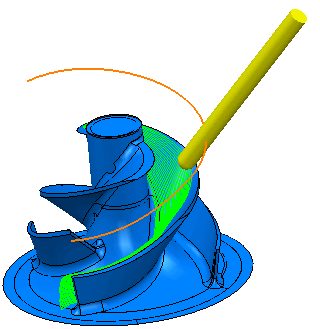

• Моноколесо — когда выбрано, можно применять параметры ориентации оси инструмента, используемые для обработки моноколес и импеллеров, к вашей предпочтительной стратегии обработки. Используйте раздел Элевация оси инструмента, чтобы задать предпочтительную ориентацию оси инструмента:
  • Радиальный вектор — Радиальная ось инструмента, по нормали к оси Z.
  • Нормаль ступицы — Ось инструмента перпендикулярна ступице. Это дает непрерывное изменение угла элевации инструмента.
  • Нормаль обода — Ось инструмента перпендикулярна ободу. Это дает непрерывное изменение угла элевации инструмента.
  • Нормаль смещения — Ось инструмента перпендикулярна текущему смещению траектории. Это дает непрерывное изменение угла элевации инструмента.
  • Средняя нормаль ступицы — Ось инструмента расположена по среднему углу, если бы была выбрана Нормаль ступицы. Это дает непрерывное изменение угла элевации инструмента. Если возможно, PowerMill будет сохранять этот угол; в противном случае PowerMill будет отклоняться по необходимости.
  • Средняя нормаль обода — Ось инструмента расположена по среднему углу, если бы была выбрана Нормаль обода. Это дает непрерывное изменение угла элевации инструмента. Если возможно, PowerMill будет сохранять этот угол; в противном случае PowerMill будет отклоняться по необходимости.
  • Средняя нормаль смещения — Ось инструмента расположена по среднему углу, если бы была выбрана Нормаль смещения. Это дает непрерывное изменение угла элевации инструмента. Если возможно, PowerMill будет сохранять этот угол; в противном случае PowerMill будет отклоняться по необходимости.
  • Угол — Введите угол элевации. Эта опция доступна, только если выбран Радиальный вектор в списке От.
• Автоматически — когда выбрано, PowerMill ориентирует ось инструмента в зависимости от геометрии. Это полезно для обработки боком фрезы или для обработки боком фрезы по кривым, где опция Автоматически следует по образующим поверхности.

Шаблон — Выберите шаблон одного сегмента, использующийся для задания кривой при использовании Оси инструмента - К кривой или От кривой.

• Создать шаблон — Нажмите, чтобы создать новый пустой шаблон.
• Выбранный шаблон — Выберите шаблон из списка. Если имя не отображается или выбрано , значит, нет выбранного шаблона. В этом списке отображаются имена всех доступных в проекте шаблонов.
• Редактор кривых — нажмите, чтобы открыть вкладку Редактор кривых, на которой можно создавать и редактировать шаблоны. Предполагается, что кривые сначала извлекаются из модели, а затем редактируются, чтобы получить точно такой шаблон, какой необходим.
• Выбрать указанный шаблон — Нажмите, чтобы выбрать шаблон в графическом окне.

  Нажатие на открывает вкладку Укажите объект.

  Выберите шаблон в графическом окне, чтобы закрыть вкладку Укажите шаблон и показать шаблон в поле Выбранный шаблон.

• Набрать кривые — Нажмите, чтобы скопировать выбранные кривые в шаблон.

Углы атаки/наклона — введите угол инструмента от вертикали.

Действие — выберите справочное направление для оси инструмента, от которой PowerMill измеряет углы атаки и наклона.

Точка — Введите фиксированное положение точки при использовании Оси инструмента - К точке, От точки, К линии или От линии.

 — нажмите, чтобы открыть диалоговое окно Редактор кривых. Используйте этот диалог, чтобы вручную ввести координаты и расположить объекты в графическом окне.

Направление — Введите ориентацию линии из фиксированной точки при использовании Оси инструмента - К линии или От линии.

 — нажмите, чтобы открыть диалоговое окно Направление, в котором можно редактировать направление объекта.

Фиксированный угол — фиксирует угол азимута или элевации оси инструмента в заданном значении после того, как ориентация была вычислена с помощью первичного определения. Это фиксирует одну ось вращения станка везде, где это возможно, давая улучшенное качество обработанной поверхности, и увеличивает общую подачу, сокращая ускорение и замедление. Заблокированная ось заменяется только для того, чтобы избежать столкновения и гарантировать, что инструмент остается на детали.

Прим.: Фиксированный угол доступен для всех определений оси инструмента кроме тех, которые имеют ось инструмента, заданную как Сохраняя направление и Автоматически.

Ограничения оси инструмента — выберите этот параметр, чтобы активировать страницу Ограничения оси инструмента, которая контролирует ограничения угла инструмента при резании многоосевой траектории.

Автоматическое предотвращение столкновений — Выберите эту опцию, чтобы активировать страницу Предотвращение столкновений, которая позволяет вам получить доступ к опциям 5-осевой обработки, которые автоматически наклоняют ось инструмента заданным пользователем способом, чтобы избежать столкновения между хвостовиком или патроном в сборке инструмента и моделью. Это работает только при обработке концевым инструментом.

• Сохранять перемещения со столкновениями — выберите этот параметр, чтобы сохранять обнаруженные участки столкновений на траектории, которых невозможно избежать автоматически. Перейдите на вкладку Главная > панель Проверка Участки столкновений, чтобы открыть список участков столкновений для активной траектории.

Сглаживание оси инструмента — Выберите, чтобы открыть страницу Сглаживание. Используйте эту функцию, чтобы сглаживать изменения скорости или направления оси инструмента.

Показать ось инструмента — Выберите эту опцию, чтобы показать красным цветом точку или линию, используемую для задания оси инструмента.
