新增功能

Autodesk® Civil 3D® 2020 中的新功能

Autodesk® Civil 3D® 2020 包含以下新功能和增强功能。

设计效率更新

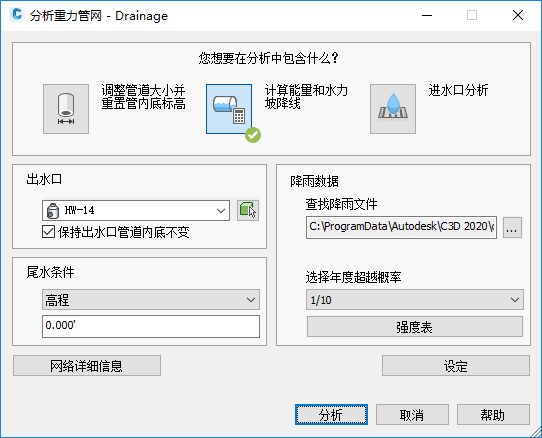

使用更新的“分析重力管网”命令分析管网并将结果应用于管网。

该更新的命令使用无模态对话框，因此，您可以在执行其他工作时将该对话框保持打开状态。

可以使用该命令执行以下分析类型：
- 调整管道尺寸和重置管内底标高：分析通过管道的流量，然后调整管道尺寸并重置以适应流量。
- 计算能量和水力坡降线：计算能量和水力坡降线，然后报告系统中的每条线是处于正常状态、超负荷状态还是溢流状态。
- 进水口分析：分析进水口的容量并报告每个进水口处的流量、深度和跨距。
有关详细信息，请参见关于分析和调整重力管网尺寸。

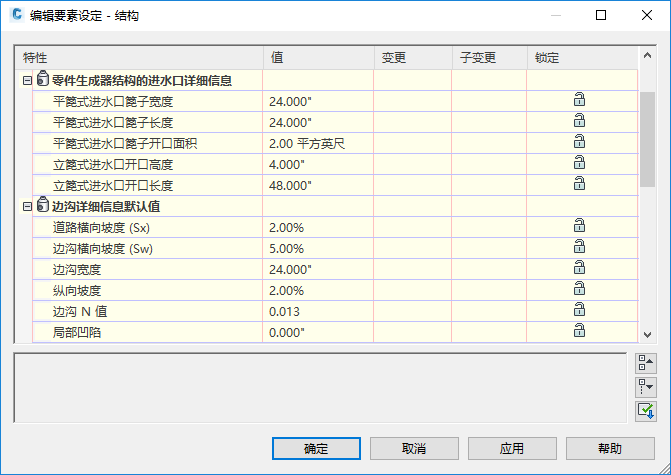

使用新结构要素设置指定“分析重力管网”命令可使用的默认值。

有关详细信息，请参见关于分析和调整重力管网尺寸和“编辑要素设定 - 结构”对话框。
Autodesk Storm and Sanitary Analysis 已更新为包含以下要素：
- 在运行多个暴雨事件时，可分别为每个暴雨设置尾水条件。
- 可以为每个子凹陷设置无量纲水文图的峰值率系数。
- Advanced Drainage Systems® (ADS) 和 CULTEC® 中提供了新存储室和更新的存储室。
在使用基于弦的桩号标注的路线的路线报告中，基于弦的计算现在用于报告桩号值和终点桩号。
轨道站台设计现在支持中国设计标准。在创建或编辑轨道站台边缘时，可以选择 China_Metric.json 设计规范文件。有关详细信息，请参见“创建/编辑站台边缘”对话框。

生产效率更新

使用 Autodesk Dynamo for Civil 3D 命令开发并运行用于在 Autodesk Civil 3D 中自动执行任务和工作流的脚本。
Autodesk Dynamo for Civil 3D 是一款可视化编程应用程序，可作为独立安装项通过 Autodesk Desktop App 以及从 Autodesk Account 进行安装。

安装该应用程序后，与 Dynamo 相关的命令位于 Civil 3D 中的“管理”功能区选项卡上。

有关详细信息，请参见关于 Autodesk Dynamo for Civil 3D。
在将其他参照模板附着到图形时，该模板现在会添加到模板列表的底部，并且会保留为以前附着的模板指定的自定义设置。

有关详细信息，请参见使用参照模板。

使用名为 SyncDrefPsetToSource 的新系统变量，控制在同步数据快捷方式参照时，是否同步特性集。对于 SyncDrefPsetToSource，您可以使用以下设置：

值	描述
0	在同步相关的数据参照对象时，不会同步特性集。
1	在同步相关的数据参照对象时，会同步特性集。仅当在源图形中更改了某个对象时，才会在宿主图形中同步特性集。如果在源图形中更改了某个对象，则会在宿主图形中同步该对象和相关的特性集。如果没有在源图形中更改对象，则不会在宿主图形中同步该对象和相关的特性集。注：如果在源图形中更改了某个特性集，除非在源图形中更改了使用该特性集的对象，否则不会同步该特性集。

值

描述

0

在同步相关的数据参照对象时，不会同步特性集。

1

在同步相关的数据参照对象时，会同步特性集。

仅当在源图形中更改了某个对象时，才会在宿主图形中同步特性集。

如果在源图形中更改了某个对象，则会在宿主图形中同步该对象和相关的特性集。
如果没有在源图形中更改对象，则不会在宿主图形中同步该对象和相关的特性集。
注：如果在源图形中更改了某个特性集，除非在源图形中更改了使用该特性集的对象，否则不会同步该特性集。

与超高和铁路超高更改有关的数据快捷方式同步已得到增强。因此，当您对源路线中的大多数类型的超高或铁路超高参数进行更改时，程序会提示您同步数据参照路线。

协作和数据交换更新

“导出 Civil 3D 图形”命令已更新为包含以下功能：
- 带有背景蒙版的标签不再与蝴蝶结形填充一起导出。
- 外部参照在导出时会适当分解。
- 导出时不再显示代理状态消息。
- Autodesk Civil 3D 2019.2 Update 中包含的用于将要素线、地块线和测量地物转换为二维或三维多段线的选项包含在 Autodesk Civil 3D 2020 中。

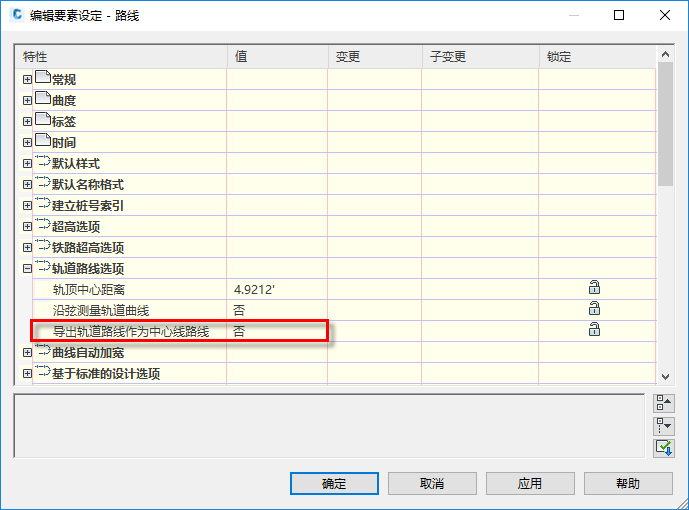

使用新设置控制是否从 Autodesk Civil 3D 中导出轨道路线以在 Autodesk InfraWorks 中用作路线中线或轨道路线。
- 当设置为“否”时，从 Civil 3D 中导出为 IMX 格式的轨道路线将成为 InfraWorks 中的铁路对象，这可能导致它丢失几何图形的部分精确性。
- 当设置为“是”时，从 Civil 3D 中导出为 IMX 格式的轨道路线将被导出为路线中线，且在引入 InfraWorks 后将成为组件道路。该组件道路将具有与 Civil 3D 中的轨道路线相同的几何图形。
注：当使用 Civil 3D 中的“导出 IMX”命令以及直接在 InfraWorks 中打开 Civil 3D 图形时，此设置适用。

有关详细信息，请参见“编辑要素设定 - 路线”对话框。

其他更新

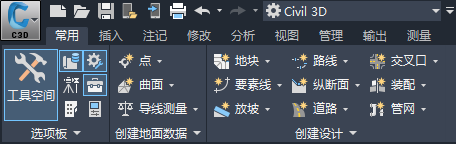

深色颜色方案和应用程序功能区图标已更新。
- 用于控制应用程序窗口、功能区及其他用户界面元素的深色颜色方案已更新为新颜色。
- 浅色和深色颜色方案的功能区图标已更新了样式和清晰度，经过优化可以与背景颜色相配合使用，并且更新后能够在高分辨率显示器中进行缩放。
测量数据库格式已从 Microsoft SQL Server Compact (SQL CE) 格式更新为 SQLite。若要将现有测量数据库用于 Autodesk Civil 3D 2020，必须将其转换为 SQLite。

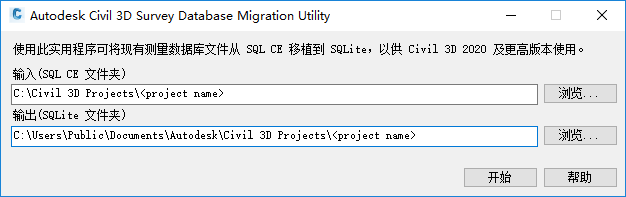

使用 Autodesk Civil 3D Survey Database Migration Utility 可将测量数据库从 SQL CE 转换为 SQLite。

可从 https://www.autodesk.com/civil3d-survey-database-migration-utility 单独下载 Autodesk Civil 3D Survey Database Migration Utility。

重要：已迁移的数据库不与 Autodesk Civil 3D 的早期版本兼容。

有关使用此实用程序的详细信息，请参见更新测量数据库。

项目和项目模板的默认文件夹已更新。

上一个文件夹	新文件夹
C:\Civil 3D Projects	C:\Users\Public\Documents\Autodesk\Civil 3D Projects
C:\Civil 3D Project Templates	C:\Users\Public\Documents\Autodesk\Civil 3D Project Templates

集成 Autodesk Civil 3D 2019 Update 版本

Autodesk Civil 3D 2019 Update 版本中的以下功能已集成到 Autodesk Civil 3D 2020。有关详细信息，请参见 Autodesk Civil 3D 2019.1 中的新功能和 Autodesk Civil 3D 2019.2 中的新功能。

Autodesk Civil 3D 2019 Update 版本中的设计效率更新

从“轨道”和“轨道路线”功能区选项卡中访问与轨道相关的命令。
从专用于轨道部件的工具选项板中访问轨道部件。有关更多信息，请参阅新建轨道部件。
使用路线创建命令创建轨道路线，这些命令包含默认情况下选择的与轨道相关的设定。有关详细信息，请参见创建轨道路线的步骤和从对象创建轨道路线的步骤。
对偏移路线应用铁路超高。有关详细信息，请参见“偏移参数”选项卡（“路线特性”对话框）。
创建、编辑和导出轨道站台边缘。有关更多信息，请参阅关于轨道站台边缘。
使用新选项创建最佳拟合路线和纵断面并为其添加标签。有关详细信息，请参见“创建最佳拟合路线”对话框和“创建最佳拟合纵断面”对话框。
指定路线的超高横向坡度的最大变化率。有关详细信息，请参见“编辑要素设定 - 路线”对话框。
通过指定坡率和长度，在纵断面中创建浮动竖切线。有关详细信息，请参见将浮动切线添加到纵断面的步骤。
使用新的报告样式表可以控制改建道路的报告中的外观和内容。有关如何选择这些样式表的信息，请参见生成改建道路报告的步骤。
从功能区和上下文菜单访问透明命令，并使用新的和更新的透明命令。有关详细信息，请参见关于透明命令、关于纵断面工具集透明命令以及以透明方式使用桩号和偏移指定点位置。
指定在布置管网时要使用的结构上的连接点的类型。也可以在布置管网后重置连接点。有关详细信息，请参见关于管网连接点和重置管网连接点的步骤。
为可由“分析重力管网”命令用于排水分析的结构分配特性。有关详细信息，请参见“零件特性”选项卡（“结构特性”对话框）。

Autodesk Civil 3D 2019 Update 版本中的生产效率更新

只有在源图形中更改了数据参照的对象并且保存该图形，才会显示数据参照的同步通知，如果在图形中存在与该对象不相关的内容，则不会显示同步通知。
使用数据快捷方式在图形中参照采样线编组。有关详细信息，请参见使用数据快捷方式。
创建对采样线编组的数据快捷方式引用时，如果这些源存在数据快捷方式，则可以自动创建对采样源的引用。有关更多信息，请参阅关于采样线编组数据快捷方式和引用。
使用 Autodesk Vault 将采样线编组引用到图形中。有关详细信息，请参见创建采样线编组参照的步骤。
将交叉对象添加到纵断面图，以显示线性对象相对于初始路线穿过纵断面的位置。有关更多信息，请参阅关于将交叉对象添加到纵断面图。
将文件夹路径（包括 UNC 路径）直接输入到对话框中提示输入文件夹位置的“文件夹”字段中。

Autodesk Civil 3D 2019 Update 版本中的协作和数据交换更新

将曲面发布到 Autodesk® BIM 360™ Document Management 以在 Autodesk® Revit® 中使用。有关详细信息，请参见将曲面发布到 Autodesk BIM 360 以在 Autodesk Revit 模型中参照的步骤。
在导入或导出数据时，使用更新的 LandXML 导入和导出功能。导入和导出轨道铁路超高数据，从 LandXML 文件中导入曲面数据时将特征线导入为要素线或三维多段线，以及指定在从 LandXML 文件中导入曲面数据时是否创建并应用特性集定义。有关详细信息，请参见导入 LandXML 图形数据、将图形数据导出到 LandXML 和“导入”选项卡（“LandXML 设置”对话框）。
更新图形中的现有对象数据，并在导入 LandXML 文件时创建特性集数据。有关详细信息，请参见“导入”选项卡（“LandXML 设置”对话框）。
指定“导出 Civil 3D 图形”命令是将要素线、地块线和测量地物转换为二维多段线还是三维多段线。有关更多信息，请参阅将 Autodesk Civil 3D 图形导出为 AutoCAD DWG 文件的步骤和“导出设定”对话框。
