Zur Erstellung manueller Bemaßungen wird der Fangpunkt Bevorzugt für manuelle Bemaßungen in Advance Steel empfohlen.

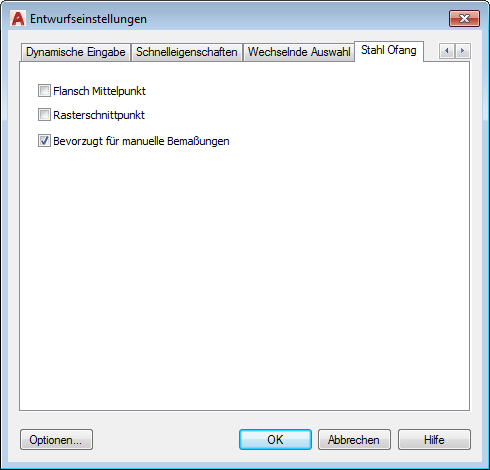

Diese Option steht beim Erstellen oder Bearbeiten von Advance Steel-Bemaßungen zur Verfügung. Sie können das Kontrollkästchen für diesen Fangpunkt in AutoCAD über das Dialogfeld Entwurfseinstellungen und die Registerkarte Stahl Ofang steuern:
Anmerkung: Klicken Sie zum Zugriff auf das Dialogfeld Entwurfseinstellungen auf den kleinen Pfeil neben dem Objektfangbefehl auf der unteren rechten Seite des Arbeitsbereichs, und wählen Sie die Option Objektfangeinstellungen aus:

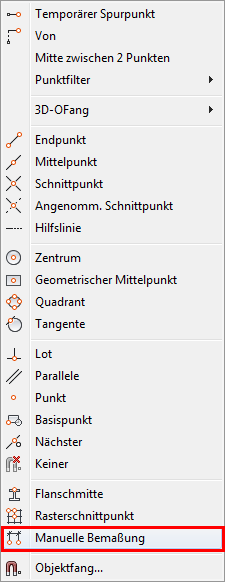

Alternativ können Sie diesen Fang auch durch Aufrufen des Dialogfeldes Fang während der Punktauswahl durch Drücken der Umschalttaste + Rechtsklick aktivieren:

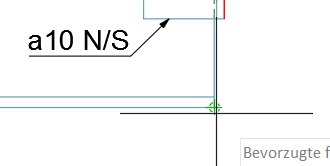

Der Fang weist die grafische Darstellung eines Kreises mit einem Kreuz auf, wenn Sie mit dem Mauszeiger über einen gültigen Maßpunkt in Advance Steel fahren, für den der Fang aktiviert wurde:
Nutzung des speziellen Fangpunkts Bevorzugt für manuelle Bemaßungen
Bei der Erstellung von Advance Steel-Bemaßungen mit dem speziellen Fangpunkt Bevorzugt für manuelle Bemaßungen werden mehrere Punkte, die zur Bearbeitung bestimmt sind, als bevorzugt markiert. Dies liegt daran, dass die Markierung streng nach Punkttyp vorgenommen wird, während die intelligenten Bemaßungen in Advance Steel nur auf einer Kombination aus akzeptierten Punkten und Bemaßungsrichtung/Punktrelevanz basieren.
Der Fangpunkt ist für manuell erstellte Bemaßungen nicht obligatorisch. Der Fang dient einem rein informativen Zweck: Er kennzeichnet, welche Punkte funktionieren und welche nicht.

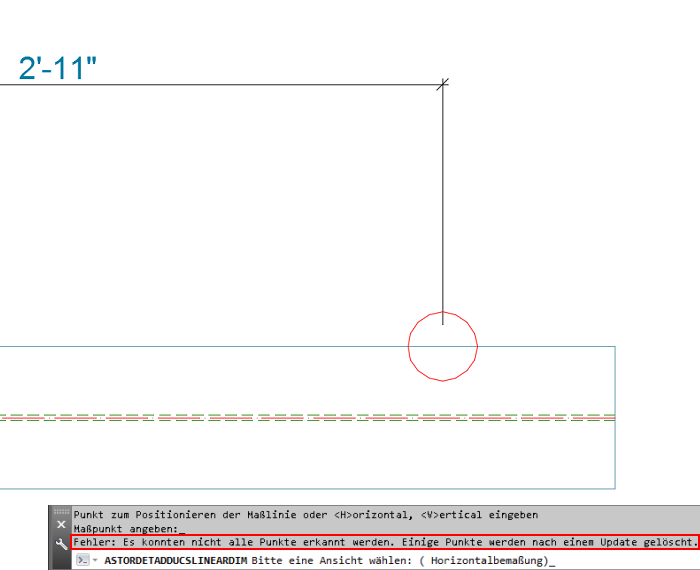

Wichtig: Beachten Sie, dass bei Auswahl ungültiger Maßpunkte zum Definieren einer Bemaßungslinie die ungültigen Punkte durch einen roten Kreis in der Detailzeichnung gekennzeichnet werden. Außerdem zeigt eine Meldung in der Befehlszeile die Warnung an, dass alle ungültigen Punkte nach der Aktualisierung gelöscht werden. Wenn Sie eine Bemaßung zu erstellen versuchen, die nur anhand von zwei Punkten bestimmt wird, von denen einer ungültig ist, dann wird die gesamte Bemaßung nach der Aktualisierung gelöscht. Achten Sie darauf, dass alle Punkte, die Sie zum Bestimmen der Bemaßung auswählen, gültig sind.
