Konfigurieren des Kamerasymbols für Detaillierung

Überprüfen Sie die Konfigurationsoptionen für das Kamerasymbol, und erfahren Sie, wie Sie das Kamerasymbol für Anwendungsfälle aus dem Bereich Detaillierung einrichten.

Einrichten der Modellkamera und Detaillierungsergebnisse

Die Art und Weise, wie das Kamerasymbol detailliert wird, hängt davon ab, wie die Kamera im Modell konfiguriert ist und welche Ansichtsrichtung sie aufweist.

Die Kamera kann im Modell auf eine von drei verschiedenen Arten eingerichtet werden:

Unbegrenzt	Sowohl das XY-Ansichtsfenster als auch die Tiefe sind auf unbegrenzt eingestellt, ohne feste Begrenzungen. Advance Steel kann kein Symbol für die Kamera anzeigen und zeigt nur die Beschriftung für die Kamera an, die auf die Mitte der Modellkamera verweist.

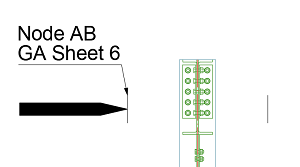

Begrenzte Tiefe und unbegrenztes XY-Ansichtsfenster	Die Ansicht der Zeichnung ist in Richtung der Kamera-Ansichtsrichtung, das Symbol auf der Zeichnung ist ein kleines Rechteck mit fester Größe (in diesem Fall zeigt das Rechteck das XY-Ansichtsfenster an, das auf unbegrenzt festgelegt ist): Wenn die Ansicht lotrecht zur Richtung der Kamera-Ansichtsrichtung liegt, ist die fixierte Tiefe in der Ansicht erkennbar. Das Kamerasymbol wird durch zwei parallele Linien dargestellt, die die Begrenzungsebenen markieren:
Begrenzte Tiefe und xOy-Ansichtsfenster	In diesem Fall wird das Symbol als Rechteck oder Kreis dargestellt und hebt die Größe des Quaders hervor, unabhängig von der Ansichtsrichtung.

Anmerkung: Eine vierte Art und Weise zur Einrichtung der Modellkamera sind ein begrenztes XY-Ansichtsfenster und unbegrenzte Tiefe. In diesem Fall wird das Kamerasymbol in keiner Zeichnung angezeigt, und das Ergebnis entspricht dem einer unbegrenzten Kamera.

Konfigurieren eines Zeichnungsstils für Kameras

Zur Detaillierung von Kameras unter Verwendung der Symboldarstellung in Übersichtszeichnungen müssen Sie eine neue Objektdarstellung im Zeichnungsstil definieren:

1. Klicken Sie auf der Registerkarte Ausgabe Gruppe Dokumentenmanager auf (Zeichnungsstilverwaltung).
2. Navigieren Sie in der Zeichnungsstilverwaltung zu einem Zeichnungsstil (beispielsweise zum Zeichnungsstil Höhe).
3. Erweitern Sie den Zeichnungsstil, und klicken Sie auf Objektdarstellung.
4. Klicken Sie auf (Neue Objektdarstellung hinzufügen), um eine neue Zeile in der Definitionsliste der Objektdarstellung auf der rechten Seite des Dialogfelds Zeichnungsstilverwaltung hinzuzufügen.
5. Konfigurieren Sie die neue Objektdarstellung:
   1. Modellobjekte: Navigieren Sie in der Liste zur Kategorie Kameras, und wählen Sie eine der Optionen aus (z. B. Kameraknoten).
      Die Modellobjektdefinition enthält:

      • das Modellobjekt (Kamera), das die interne Verknüpfung zum Kameramodellobjekt darstellt.
      • die Modellrolle (Kameraknoten, Übersicht Kamera usw.) – vordefinierte Rollen, die das Kameraobjekt mit einem im Modell festgelegten Kameratyp verknüpfen.
   2. Darstellung: Zum Abrufen des Kamerasymbols in Übersichtszeichnungen wählen Sie ein Symbol aus der Dropdown-Liste im Feld Darstellung aus.
   3. Beschriftung: Das Kamerasymbol kann automatisch eine Beschriftung über die Zeichnungsstilkonfiguration erhalten. Diese Beschriftung gibt die wichtigsten Informationen über die Kameraeigenschaften (Beschreibung, Typ, Einstellungen für das Ansichtsfenster) sowie eine Referenz zu den mit dieser Kamera erstellten Zeichnungen an.
      So richten Sie eine Beschriftungsvorschrift für die Kamera ein

      1. Erweitern Sie den Zeichnungsstil.
      2. Erweitern Sie die Objektdarstellung.
      3. Erweitern Sie Kameras – Alle, und klicken Sie auf Beschriftungsvorschrift.
      4. Legen Sie auf der Registerkarte Beschriftungsvorschrift Folgendes fest:
         • Allgemeine Beschriftungseigenschaften (Textrichtung, Führungslinie).
         • Wählen Sie im Abschnitt Beschriftungsinhalt Anwenden nur auf die Kameras aus der Dropdown-Liste aus. Dadurch werden die verfügbaren Variablen für Kameras im Abschnitt Beschriftungseditor gefiltert.
         • Konfigurieren Sie den Beschriftungsinhalt mithilfe der für Kameras verfügbaren Variablen. Legen Sie die Textformatierung wie gewünscht fest.
           Anmerkung: Die verfügbaren Variablen für Kamerasymbolbeschriftungen sind:

           • Kamera Detailnummer: der Name der mit der Modellkamera beispielsweise über einen Kameraprozess erstellten Zeichnung(en).
           • Kamera vorn: der Wert des vorderen Tiefenabstands (sofern die Modellkamera ein begrenztes Z-Ansichtsfenster aufweist).
           • Kamera hinten: der Wert des hinteren Tiefenabstands (sofern die Modellkamera ein begrenztes Z-Ansichtsfenster aufweist).
           • Kameratyp: der Typ der Modellkamera.
           • Beschreibung Kameratyp: der Beschreibungstext zur Modellkamera.
           • Kamera Darstellungsfeld: die Modelleinstellung für das XY-Ansichtsfenster, automatisch oder fest.
           • Kamera X Delta: Wert der X-Delta-Ansichtsfenstergröße, wenn das Ansichtsfenster auf Fest festgelegt ist.
           • Kamera Y Delta: Wert der Y-Delta-Ansichtsfenstergröße, wenn das Ansichtsfenster auf Fest festgelegt ist.
