Erlernen Sie den Umgang mit Bemaßungsstilen zum Definieren der Darstellung automatischer und manueller Bemaßungen.
Folgender Arbeitsablauf gilt für Konfigurieren und Verwenden von Bemaßungsstilen:
- Im Prototyp wird der Bemaßungsstil mit einem festgelegten Namen gespeichert.
- In der Management Tools-Anwendung wird ein bestimmter Satz von Standardeinstellungen konfiguriert, um Advance Steel mit diesen dedizierten Bemaßungsstilen zu verknüpfen.
- Bei der Detaillierung erstellt Advance Steel Bemaßungen mithilfe der Bemaßungsstile aus dem Prototyp.
Konfigurieren von Bemaßungsstilen während der Bearbeitung des Prototyps
- Öffnen Sie mit dem Advance Steel-Befehl
(Bemaßungsstil ändern) auf der Registerkarte Beschriftung und Bemaßungen
Gruppe Parametrische Bemaßungen das Dialogfeld AutoCAD-Bemaßungsstil-Manager.

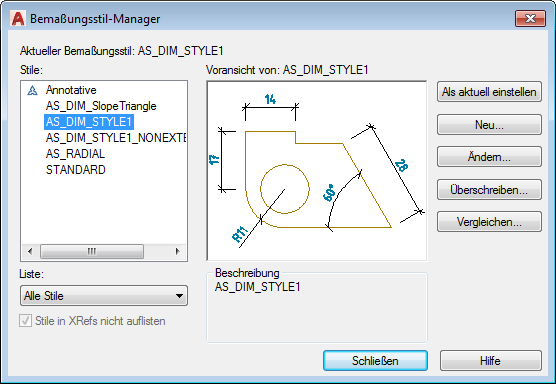

- Das Dialogfeld Bemaßungsstil-Manager wird angezeigt:
- Erstellen Sie einen Bemaßungsstil oder benennen Sie einen Bemaßungsstil um. Die hier festgelegten Namen werden bei der Konfiguration der Vorgabewerte in der Management Tools-Anwendung verwendet.
- Konfigurieren Sie mithilfe der Ändern-Schaltfläche den ausgewählten Bemaßungsstil mit den erforderlichen Einstellungen (Farbe, alternative Einheiten usw.).
- Schließen Sie das Dialogfeld, um die Einstellungen zu speichern.

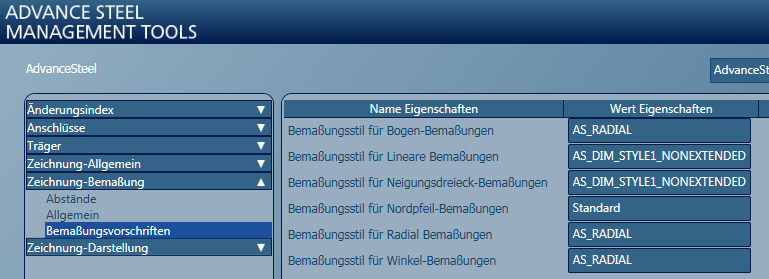

Management Tools-Vorgaben für Bemaßungsstile
Ändern Sie die Vorgaben, sodass diese den Bemaßungsstilen im Prototyp entsprechen. Sie befinden sich alle unter Zeichnung-Bemaßung Bemaßungsstile. Jede Art von Bemaßung (Linear, Bogen, Radial, Winkel und Neigungsdreieck) hat einen eigenen durch den Bemaßungsstil bestimmten Vorgabewert.
Mehrere Bemaßungstypen können den gleichen Bemaßungsstil verwenden:
