Erstellen einer Schnittansicht aus einem Detail

Verwenden Sie diesen Befehl, um auf einfache Weise die Ansicht auszuwählen, in der der manuelle Schnitt sowie die Schnittposition und die Tiefe zu erstellen sind. Alle verfügbaren Überschreibungen sind optional und können über ein Tastaturkürzel im Schritt der Ansichtsauswahl erreicht werden.

Zugriff auf den Befehl

Beschriftung und Bemaßungen Parametrische Ansichten (Schnittansicht erstellen).

Befehlszeile: _AstM4DetManualCut

So erstellen Sie eine manuelle Schnittansicht:

  1. Klicken Sie auf der Registerkarte Beschriftungen und Bemaßungen Gruppe Parametrische Ansichten auf (Schnittsansicht erstellen).
  2. Die Befehlszeile fordert Sie auf, die Detailansicht auszuwählen oder die Einstellungen mit der S-Taste zu öffnen:


    1. Wenn Sie die Ansicht wählen, in der der Schnitt erstellt wird, wird eine schnelle Ansichtserstellung ohne zusätzliche Schritte durchgeführt, indem die Vorgabeansicht und -skalierung verwendet wird.

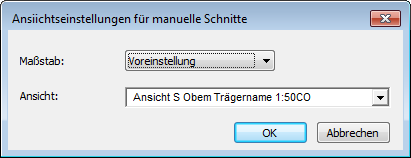

    2. Wenn Sie die S-Taste verwenden, greifen Sie auf das Einstellungsdialogfeld für die Manuelle Schnittansicht zu, das die Überschreibungen für die Ansichtsanfrage und den Maßstab enthält, die von Advance Steel zum Erstellen der manuellen Schnittansicht verwendet wird:


      Skalierung Dieses Kombinationsfeld enthält alle in Advance Steel verfügbaren Maßstäbe und einen Vorgabemaßstab. Der Vorgabemaßstab ist eine intelligente Einstellung, die den Maßstab einer Ansicht verwendet, die aus der manuellen Schnittansicht ausgewählt wurde. Das Verwenden des Vorgabemaßstabs ermöglicht es Ihnen, manuelle Schnittansichten (die den Maßstab der Hauptansicht verwenden) schneller zu erstellen, ohne dass sie hinterher manuell abgeglichen werden müssen. Das Feld Maßstab ist auf Vorgabe festgelegt. Sobald Sie den Maßstab im Dialogfeld geändert haben, wird die Veränderung gespeichert und kann hinterher für weitere manuelle Schnitte verwendet werden, bis auf das Dialogfeld zugegriffen und der Maßstab erneut geändert wird. Advance Steel speichert den letzten verwendeten Maßstab, bis Sie die Software schließen. Dann wird die Vorgabe zurück auf den Vorgabewert gesetzt, wenn Sie Advance Steel erneut öffnen.
      Ansicht Dieses Kombinationsfeld enthält eine Liste aller in Advance Steel verfügbaren Ansichtsanfragen, die beim Erstellen manueller Schnittansichten verwendet werden.

      Die Ansichtsanfragen enthalten alle Einstellungen, die zum Erstellen der Schnittansicht erforderlich sind (Objektdarstellung, Beschriftungsregeln, Linientyp und Bemaßungen). Die Ansichtsanfragen befinden sich in der Zeichnungsstil Verwaltung für die einzelnen Zeichnungsstile. Sie können falls erforderlich die Zeichnungsstil Verwaltung verwenden, um Bearbeitungen an den bevorzugten Schnittansichtsanfragen vorzunehmen.

      Anmerkung: Die Ansichtsanfragen sind keine Zeichnungsstile, sie sind ein Teil des Zeichnungsstils und wenn Sie sie bearbeiten möchten, müssen Sie vorübergehend einen Zeichnungsstil konfiguriert haben, um eine solche Ansichtsanfrage zu verwenden, damit Sie vollständigen Konfigurationszugriff haben.

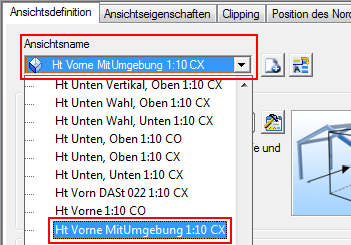

      Sie können auf die Liste der für manuelle Schnitte in der Zeichnungsstil Verwaltung verfügbaren Ansichtsanfragen auf der folgenden Ebene zugreifen:

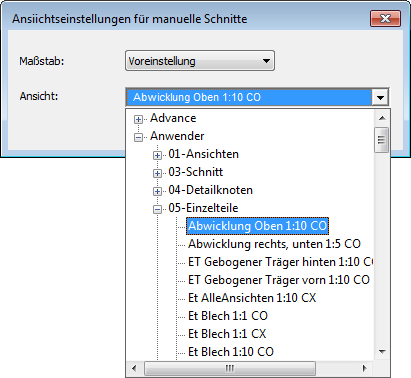

      Im Einstellungsdialogfeld Manuelle Schnittansicht können Sie im Kombinationsfeld zwischen Advance- und Benutzeransichtskategorien wählen:



      Standardmäßig legt Advance Steel die Ansichtsanforderung aus einer Reihe von Standardeinstellungen fest, die in den Management Tools verfügbar sind: Sobald Sie eine Ansichtsanfrage aus der Liste auswählen, wird diese im lokalen Speicher gespeichert und für den Befehl Manuelle Schnittansicht verwendet, bis Sie Advance Steel beenden – genau wie bei der Maßstabseinstellung.

  3. Wenn Sie die Einstellungen beendet haben, klicken Sie auf OK – auf diese Weise wird der Befehl auf den ersten Schritt zurückgesetzt und Sie werden aufgefordert, die Ansicht auszuwählen oder falls erforderlich das Dialogfeld Einstellungen erneut zu öffnen.
