Вывод проекта на печать или в файл PDF, содержащий гиперссылки.
Можно распечатать весь проект, группу чертежей проекта или один чертеж.

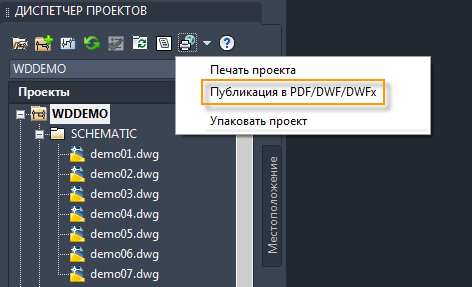

Для печати проекта можно использовать кнопку "Публикация/Печать" в диспетчере проектов.

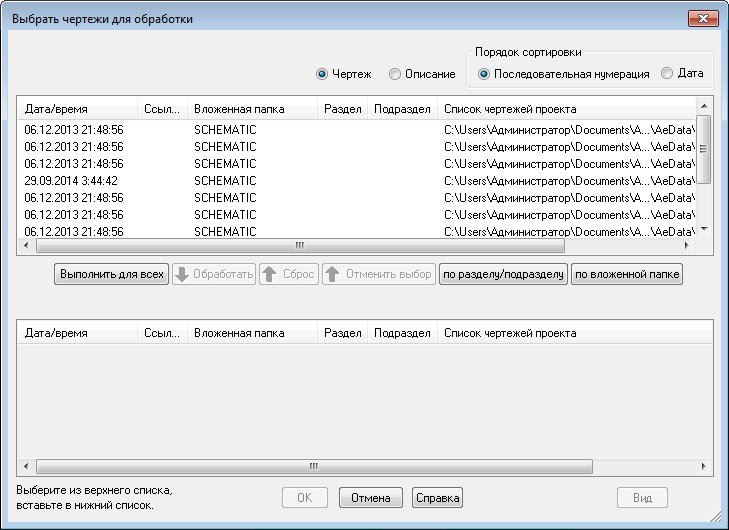

После нажатия кнопки "Печать проекта" можно выбрать чертежи, входящие в проект, которые требуется распечатать.

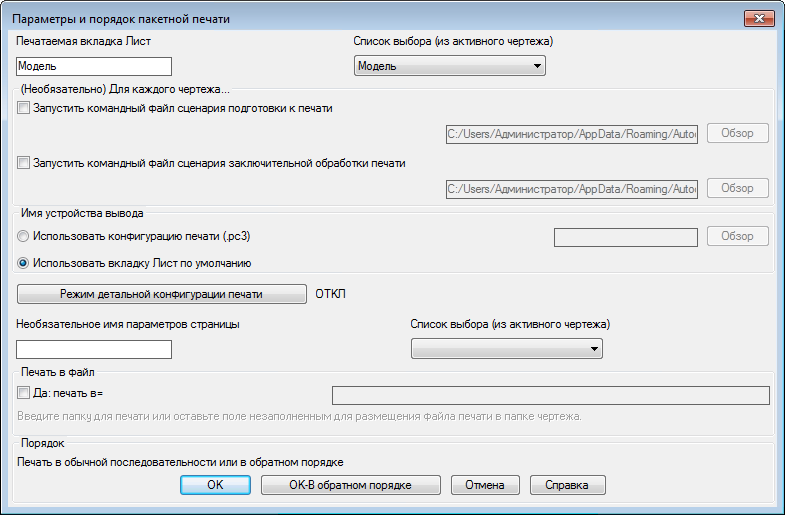

Убедитесь, что выбрана компоновка, которую необходимо напечатать для выбранных чертежей. Если имеется набор параметров листов, введите его имя.
Добавление даты печати при печати

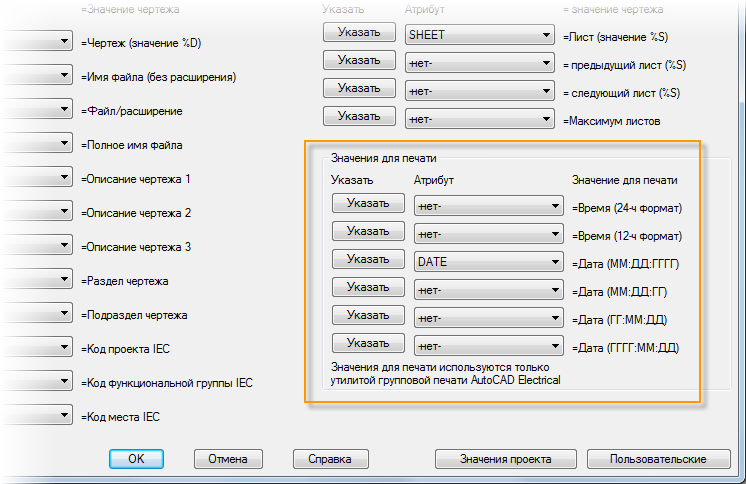

В рамках настройки основной надписи можно сопоставить формат даты и времени печати с конкретным атрибутом. Этот атрибут обновляется автоматически при печати чертежа.
Публикация в файл PDF
В проекте AutoCAD Electrical toolset существуют связи между компонентами, например между родительскими и дочерними или связь схемы с монтажной панелью. Имеется возможность вывода проекта в формате PDF и включения гиперссылок между связанными компонентами.

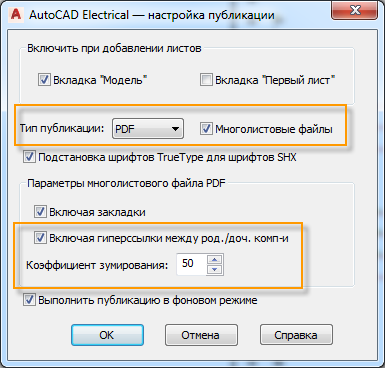

Убедитесь, что выбран многолистовой файл и включены гиперссылки.
Коэффициент масштабирования определяет степень увеличения объекта в файле PDF при выборе гиперссылки. Чем больше его значение, тем крупнее будет объект после перехода.
Каждый объект может иметь только одну гиперссылку. Таким образом, чтобы добраться до конкретного дочернего компонента из родительского, в его перекрестной ссылке следует выбрать ссылку на дочерний компонент.
Перед выводом проекта в формате PDF убедитесь, что перекрестная ссылка не нуждается в обновлении. найти
Эти гиперссылки добавляются в выходном файле PDF.
| Щелчок мышью | Переход к |
|---|---|
| Позиционное обозначение родительского элемента схемы | Компоновочный образ монтажной панели |
| Графические элементы компоновочного образа монтажной панели | Родительский элемент схемы |
| Позиционное обозначение дочернего компонента схемы | Родительский элемент схемы |
| Позиционное обозначение ПЛК на схеме | Компоновочный образ монтажной панели |
| Графические элементы компоновочного образа ПЛК монтажной панели | Родительский или автономный элемент схемы ПЛК |
| Однолинейное позиционное обозначение компонента | Родительский элемент схемы |

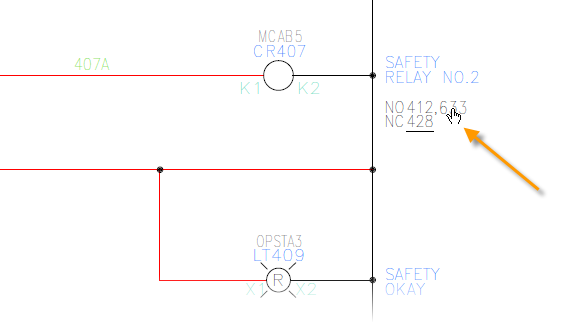

| Текст перекрестной ссылки на родительском элементе | Дочерний элемент, относящийся к выбранному тексту перекрестной ссылки |
| Колодка позиционного обозначения клеммы схемы | Клеммная колодка монтажной панели |
| Графические элементы клеммы монтажной панели | Клемма на схеме Прим.: Если это многоуровневая клемма, то переход выполняется к клемме на схеме, представляющей первый уровень.
|
| Текст ссылки стрелки с адресом источника | Стрелка с адресом назначения |
| Текст ссылки стрелки с адресом назначения | Стрелка с адресом источника |
| Источник автономных перекрестных ссылок | Назначение автономных перекрестных ссылок |
| Назначение автономных перекрестных ссылок | Источник автономных перекрестных ссылок |
