Utilisez des contrôles, des outils et des réglages utilisés dans l'inspection.
Le rôle et le contenu de l'onglet dépendent du type d'appareil de mesure spécifiée dans le ruban .
En fonction du type de la machine et du protocole, vous utilisez l'onglet Machine pour :
- Non connectés à un appareil de mesure — spécifiez les composants du palpeur pour le simulateur de programme. L'onglet Machine est désactivé pour les MMT manuelles déconnectées.
- Connecté au protocole de l'appareil ou au protocole client-outil I++ — affichez l'état de l'étalonnage des palpeurs et gérez l'étalonnage de chaque palpeur. Dans le cas des machines CNC, vous pouvez également spécifier et gérer des racks.
- Connecté avec protocole I++ — modélisez les palpeurs pour le simulateur et sélectionnez des palpeurs et des positions. Vous devez d'abord étalonner les palpeurs dans le I++ Serveur.
- Machines OMV — spécifiez l'appareil de mesure, le palpeur et les outils de palpeur. Vous pouvez également simuler l'inspection.

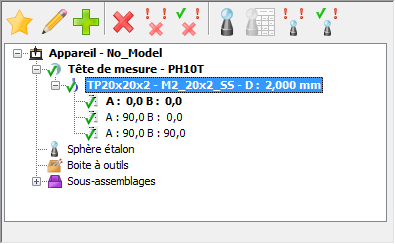

Vue de palpeur
La vue Palpeur contrôle affiche les détails de l'appareil de mesure à utiliser lors de la création des inspections pour des machines CNC et des MMT manuelles.
Vue de palpeur
Lorsque le document est connecté à l'appareil de mesure, la vue affiche la configuration actuelle de l'appareil. Lorsque le document n'est pas connecté à l'appareil de mesure, la vue peut être configurée pour utiliser n'importe quelle configuration de machine.
La vue Palpeur comprend les éléments suivants :
- Barre d'outils de la vue Palpeur
- Zone Modèle de machine (pour les machines CNC).
- Zone Tête de palpeur
- Zone Outils de palpeur
- Zone Positions de palpeur (lorsque vous utilisez une tête indexable)
- Zone Sous-assemblages (pour des machines CNC)
Quand le document est connecté à une MMT en utilisant le protocole de l'appareil ou ClientTool I++, il affiche également :
- Des icônes indiquant si le palpeur et la position de palpeur sont étalonnés
, ou non-étalonnés
. Si Utiliser le réglage de tolérance de forme est sélectionné, une icône supplémentaire
indique si le palpeur ou la position est étalonnée, mais en dehors de la tolérance de forme.
- La dernière date d'étalonnage du palpeur sélectionné ou de la position ; le diamètre effectif ou nominal du stylet et l'état de l'étalonnage du palpeur sélectionné ou de la position.
Barre d'outils de la vue Palpeur
Spécifiez et étalonnez des palpeurs pour des machines CNC ou des MMT manuelles pour le document et étalonnez les assemblages de palpeur.
Les options dépendent de la connexion ou non du document à l'appareil de mesure et du protocole de connexion :
- Activer
— Activez le palpeur actif ou la position du palpeur actif du nouveau palpeur ou de la position du palpeur sélectionné dans la liste Ensemble d'outils.
Le nouveau palpeur est montré en gras en haut de la liste.
- Modifier
— Editez l'assemblage d'outil de palpeur sélectionné. La boite de dialogue Assemblage d'outil de palpeur s'affiche.
- Ajouter
— Créez de nouvelles positions de palpeur.
-
Supprimer
— Effacez l'élément sélectionné.
-
Supprimer les positions non étalonnées
— Supprimez toutes les positions de palpeur non étalonnées de l'élément sélectionné.
-
Supprimer toutes les positions
— Supprimez toutes les positions de palpeur de l'élément sélectionné.
-
Etalonner
— Etalonnez l'élément sélectionné :
- le mode d'étalonnage Complet, l'assistant d'étalonnage de palpeur s'affichent.
- le mode d'étalonnage Simple, la boîte de dialogue Etalonnage et positions s'affichent. Utilisez-la pour étalonner le palpeur en prenant un seul point.
Remarque : Pour changer le mode d'étalonnage, utilisez la page Etalonnage de la boîte de dialogue Options.
-
Etalonner à l'aide du décalage nominal
— Utilisez le décalage nominal de l'élément pour étalonner la tête de palpeur ou l'outil de palpeur.
Si vous avez sélectionné :
- la tête de palpeur, la boîte de dialogue Direction de montage de tête de palpeur s'affiche.
- l'outil de palpeur ou une orientation d'outil et que la tête de palpeur n'est pas étalonnée, la boîte de dialogue Direction de Montage de tête de palpeur s'affiche.
- l'outil de palpeur ou une orientation d'outil et que la tête de palpeur est étalonnée, l'élément est marqué comme étalonné.
Remarque : Ce bouton n'est disponible que quand le mode d'étalonnage Simple est sélectionné dans la page Etalonnage de la boîte de dialogue Options.
-
Etalonner les positions non étalonnées
— Etalonnez toutes les positions de palpeur non étalonnées du document.
La boîte de dialogue Etalonnage groupé des positions de palpeur s'affiche. Cliquez sur Commencer pour étalonner chaque position non étalonnée.
- Etalonner toutes les positions
— Etalonnez toutes les positions du document.
Pour trier les positions de palpeur, cliquez avec le bouton droit de la souris sur un palpeur et choisissez une option dans le menu contextuel. Sélectionnez :
- Réinitialiser pour clarifier les options de tri sélectionnées.
- Prendre l'étalonnage en compte pour lister toutes les orientations étalonnées suivies par toutes les orientations non étalonnées.
- Angle A d'abord pour trier les orientations par la valeur de leurs angles A.
- Angle B d'abord pour trier les orientations par la valeur de leurs angles B.
- Ordre croissant pour trier les angles par ordre croissant.
- Ordre décroissant pour trier les angles par ordre décroissant.
Quand le document est connecté à l'appareil de mesure en utilisant le protocole de Serveur I++, la vue de palpeur liste les palpeurs du serveur. Vous pouvez sélectionner le palpeur et la position de palpeur actifs en utilisant la barre d'outils Vue de palpeur, mais vous devez définir et étalonner les palpeurs sur le Serveur I++.
