Jakmile použijete nástroj Vytvořit energetický model, aplikace Revit vytvoří 4 pohledy, které vám pomohou pochopit geometrii energetického modelu.
- Pohled Analytické prostory
- Pohled Systémové zóny
- Výkaz analytických prostorů
- Výkaz analytických povrchů
Tyto pohledy použijte následovně:
- Před odesláním energetického modelu k analýze prozkoumejte pohledy, abyste se ujistili, že je model správně definován a přesně odpovídá vašemu záměru.
- Pokud energetická simulace vrátí neočekávané výsledky, použijte tyto pohledy k vyřešení problémů s modelem. Zvažte úpravu modelu a parametrů pro položky Rozlišení analytického prostoru a Rozlišení analytického povrchu.
Pohled Analytické prostory

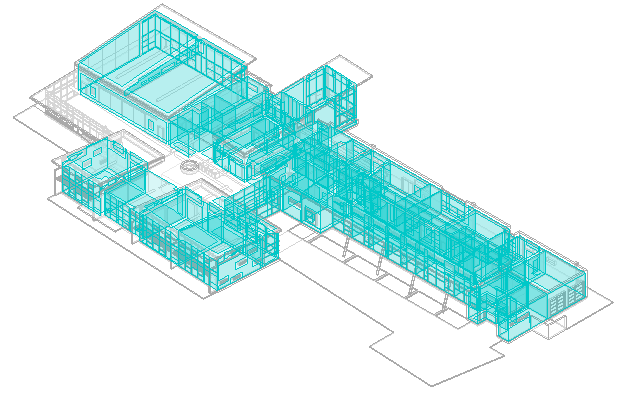

Jakmile kliknete na položku Vytvořit energetický model, aplikace Revit vytvoří energetický model a zobrazí jej ve 3D pohledu s názvem Analytické prostory. Tento pohled se zobrazí v Prohlížeči projektu v části 3D pohledy.
V pohledu Analytické prostory se pomocí nastavení v dialogu Viditelnost/zobrazení skryjí některé kategorie stavebních prvků a použije se 50% průhlednost u jiných kategorií modelu, například u podlaží a střech. V pohledu se také zobrazí analytické prostory umístěné přes stavební prvky.
Na základě tohoto pohledu pochopíte, jak aplikace Revit interpretovala stavební prvky, z nichž vytvořila energetický model. Energetický model můžete podrobně prozkoumat, když ho budete posouvat, přibližovat nebo oddalovat a otáčet.
Chcete-li lépe pochopit energetický model, vytvořte duplicitní pohledy pohledu Analytické prostory a upravte nastavení v dialogu Viditelnost/zobrazení. V jednom z duplikovaných pohledů můžete například skrýt všechny prvky modelu (zrušte zaškrtnutí políčka Viditelnost u všech položek uvedených na kartě Kategorie modelů) a zobrazit pouze analytické povrchy. (Viz část Určení viditelnosti kategorie prvků.) Prohlédněte tyto pohledy a určete způsoby, kterými lze zlepšit model budovy pro lepší podporu energetické analýzy nebo vyřešit problémy s výsledky analýzy.
Pohled Systémové zóny
Vytvoří se také pohled Systémové zóny, který je uveden v Prohlížeči projektu pod položkou 3D pohledy. Pohled Systémové zóny zobrazuje stavební prvky stejným způsobem jako pohled Analytický prostor, ale místo analytických prostorů zobrazuje systémové zóny.
Výkaz analytických prostorů
Výkaz analytických prostorů obsahuje seznam jednotlivých analytických prostorů v energetickém modelu. Tyto prostory byly vytvořeny pro energetický model založený na definovaných místnostech v modelu budovy a prvcích aplikace Revit, které ohraničují místnosti.
Ve výkazu jsou uvedeny plochy a objemy jednotlivých prostorů a celková plocha a objem celého modelu. Pokud je analytický prostor založen na místnosti, je uveden i její název.
Ověřte, zda výkaz neobsahuje:
- neočekávaně velké nebo malé prostory,
- místnosti, jejichž plocha nebo objem je větší nebo menší, než jste očekávali,
- celková analytická plocha a objem prostoru, které jsou větší nebo menší, než jste očekávali (tyto hodnoty zahrnují duté tvary podhledů)
Chcete-li prozkoumat konkrétní analytický prostor, vyberte jej ve výkazu a pomocí nástroje Zvýraznit v modelu jej zobrazte v pohledu 3D energetický model.
Výkaz analytických povrchů
Výkaz analytických povrchů obsahuje seznam jednotlivých analytických povrchů v energetickém modelu. Tyto povrchy byly vytvořeny pro energetický model založený na analytických prostorech.
Ve výkazu jsou uvedeny plochy jednotlivých povrchů a počet povrchů této velikosti a typ otvoru (například okno nebo dveře) nebo typ povrchu (jako je vnitřní zeď, vnější zeď, střecha, stínění, podhled nebo deska).
Ověřte, zda výkaz neobsahuje:
- neočekávaně velké nebo malé povrchy,
- typy povrchů nebo otvorů, které neodpovídají vašim očekáváním,
- celkovou plochu analytického povrchu, která je větší nebo menší, než jste očekávali.
Chcete-li prozkoumat konkrétní analytický povrch, vyberte jej ve výkazu a pomocí nástroje Zvýraznit v modelu jej zobrazte v pohledu 3D energetický model.
