Définir le style de cote de la vue

Un style de cote de vue contient les types de cotes créés par la vue sélectionnée. Chaque vue peut être cotée différemment.

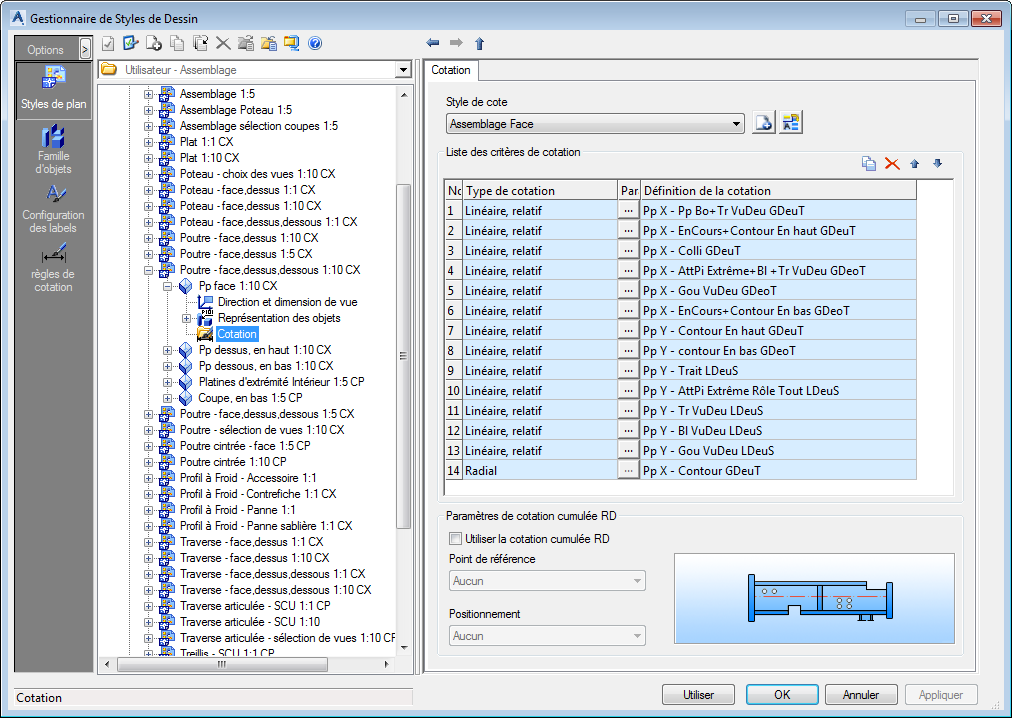

La liste des types de cote se trouve dans l'onglet Cotation. Vous pouvez y accéder des manières suivantes :

• depuis le panneau d'arborescence en sélectionnant la branche Cotation ;

ou

• depuis l'onglet Définition de la vue, dans la zone Cotation, en cliquant sur (Composition).

Toutes les chaînes de cote qui sont créées par la vue sélectionnée sont répertoriées dans le tableau. Les paramètres de cote exécutés peuvent être personnalisés ainsi que les paramètres des chaînes de cote.

Les propriétés de chaque définition de chaîne de cote peuvent être configurées dans l'onglet Type de cotation. Vous pouvez accéder à l'onglet Type de cotation en cliquant deux fois dessus dans la liste ou depuis le panneau d'arborescence, en sélectionnant la définition de la cotation.

Avertissement : Toutes les vues contenant des définitions de chaîne de cotes modifiées sont également modifiées.

Définissez une stratégie de cote

Remarque : Une stratégie de cote est une combinaison de chaînes de cotes pour une vue détaillée.

• Sélectionnez une stratégie de cote prédéfinie dans la liste. Les stratégies existantes peuvent être renommées et d'autres définitions peuvent être ajoutées.

Bouton	Fonction
	Définir une nouvelle stratégie de cote. Une copie des paramètres actuels est créée et un nouvel élément s'affiche dans la liste déroulante.
	Renommer une stratégie de cote. Les paramètres actuels sont enregistrés sous un autre nom.

Modifier une stratégie de cote

Le jeu de chaînes de cotes est modifié à l'aide de quatre boutons situés sur le côté droit de la zone Liste des critères de cotation.

Bouton	Fonction
	Ajoutez une nouvelle chaîne de cotes.
	Supprimez une chaîne de cotes.

Avertissement : Toutes les vues contenant la stratégie de cote modifiée sont également modifiées.

Ajouter une nouvelle chaîne de cotes

Une nouvelle chaîne de cotes est créée à partir d'une chaîne existante

1. Sélectionnez une chaîne de cotes à utiliser comme gabarit.
2. Cliquez sur (Ajouter).

La nouvelle chaîne de cotes est ajoutée à la liste et peut être modifiée.

Supprimer une chaîne de cotes

1. Sélectionnez une chaîne de cotes à supprimer.
2. Cliquez sur (Supprimer) pour supprimer la chaîne de cotes de la table.

Remarque : La première entrée de la table ne peut pas être supprimée. Pour supprimer un élément de la première ligne de la table, il doit être déplacé vers le bas de la liste.

Modifier l'ordre de la liste

L'ordre de la liste de chaînes de cotes peut être modifié à l'aide des deux boutons à flèche et .

Modifier une chaîne de cotes

La zone Liste des critères de cotation affiche toutes les chaînes de cotes créées par la vue sélectionnée.

Une chaîne de cotes est modifiée directement dans la table en sélectionnant le type de cote et la définition de cote dans la liste.

Seules les définitions qui ont été créées par Advance dans la catégorie Type de cotation peuvent être sélectionnées. Les paramètres de définition de la cote sont accessibles en cliquant deux fois sur une ligne dans le tableau. Leurs propriétés sont configurées comme décrit dans Demande de cote.

Toutes les vues contenant la chaîne de cotes modifiée sont également modifiées.

Pour le type de cote, les options suivantes sont disponibles :

Type de cote	Exemple
Angle

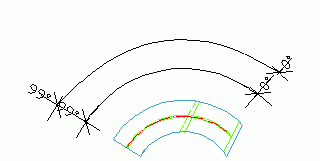

Angle d'arc, absolu
Angle d'arc, absolu depuis l'extrémité
Angle d'arc, relatif
Angle d'arc, relatif et absolu
Angle d'arc, relatif et absolu depuis l'extrémité

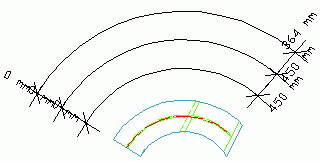

Longueur d'arc, absolu
Longueur d'arc, absolu depuis l'extrémité
Longueur d'arc, relatif
Longueur d'arc, relatif et absolu

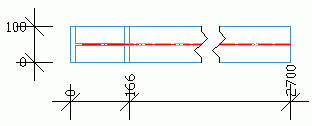

Linéaire, absolu
Linéaire, relatif
Linéaire, relatif et absolu
Linéaire, relatif et absolu depuis l'extrémité
Radial

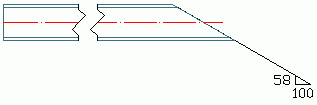

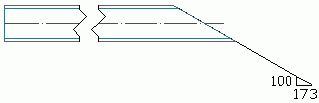

Triangle de pente
Triangle de pente, horizontal	Affiche la pente par rapport à la direction X.
Triangle de pente, bord le plus long	Affiche la pente par rapport au côté le plus long du triangle.
Triangle de pente, bord le plus court	Affiche la pente par rapport au plus petit côté du triangle.
Triangle de pente, vertical	Affiche la pente par rapport à la direction de l'axe Y.

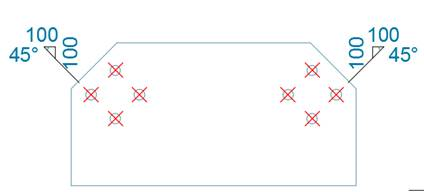

Remarque : La cote du triangle de la pente sera toujours créée vers l'extérieur de l'objet pour les groupes de trous symétriques :

Pour un type de cote linéaire, des paramètres supplémentaires sont définis dans la colonne Paramètres.

• Cliquez sur .

• Associez des distances égales à l'aide de l'option Grouper distances identiques.

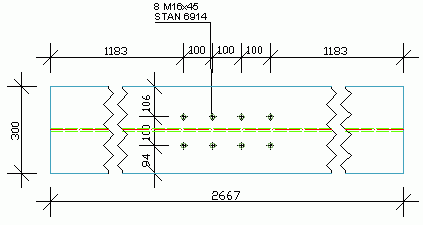

Distances égales non regroupées

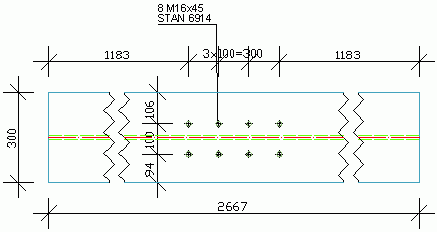

Distances égales regroupées

Pour un type de cote linéaire absolu, deux options supplémentaires sont disponibles :

• Ligne de cote interrompue : cette option n'est pas disponible pour les types de cote relatifs.

• Texte de cote d'exécution co-directionnelle : permet de définir la position du texte de cote.

Option	Résultat

Personnaliser les paramètres de cote exécutés

Les paramètres de cote exécutés peuvent être personnalisés ainsi que les paramètres des chaînes de cotes.

• Cochez la case Utiliser la cotation cumulée RD.

Le paramétrage du point de référence et de la position définit le placement du symbole.

Point de référence
Côté gauche de l'assemblage principal.
Côté gauche de l'assemblage total.
Côté droit de l'assemblage principal.
Côté droit de l'assemblage total.

Positionnement	Description
Au-dessus	Le symbole est placé au-dessus.
Au-dessous	Le symbole est placé en dessous.
