Utilisez les options disponibles dans Organisation dans la zone de dessin de l'onglet Demande de cote afin de créer une meilleure position par rapport à la présentation des objets.
La ligne de cote ne doit pas chevaucher la géométrie totale.
Choisissez si la chaîne de cote ne doit pas comporter d'intersections avec la géométrie locale cotée ou la géométrie totale du détail.
| Option | Exemple |
|---|---|

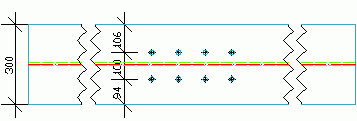

| Abréviation : G (Global)
La ligne de cotation ne doit pas chevaucher la géométrie totale - case non sélectionnée |
|

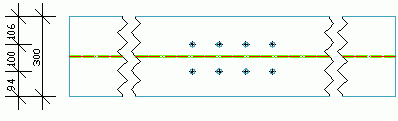

| Abréviation : L (Local)
La ligne de cotation ne doit pas chevaucher la géométrie totale - case sélectionnée |
|
Positionner la ligne de cotation au-dessus et non au-dessous
Cette option définit si la chaîne de cote est placée au-dessus ou en dessous d'une vue de détail. Dans les vues de détail verticales, "au-dessus" signifie "à gauche", "en dessous" "à droite".
| Option | Exemple |
|---|---|
| Abréviation : B (Bas)
Positionner la ligne de cotation au-dessus et non au-dessous - case non sélectionnée |
|
| Abréviation : T (hauT)
Positionner la ligne de cotation au-dessus et non au-dessous - case sélectionnée |
|
Créer une chaine de cote distincte pour chaque élément marqué par *
Si cette option est cochée, la chaîne de cotation est créée pour chaque objet unique détecté dans le modèle (par exemple, un groupe de boulons). Si cette option est décochée, tous les objets détectés sont cotés dans une chaîne de cote.
| Option | Résultat |
|---|---|
| Abréviation : A (tout)
Créer une chaine de cote distincte pour chaque élément marqué par * - case non sélectionnée |
|
| Abréviation : S (unique)
Créer une chaine de cotation distincte pour chaque élément marqué par * - case sélectionnée |
|
Un motif de boulon crée une seule chaîne de cote car il s'agit d'un objet unique.
Exemple
Pp X - Extrême GDeuT : chaîne de cotation avec les dimensions maximales d'une pièce principale.
G : aucune intersection avec la géométrie totale.
T : les cotes sont placées au-dessus du détail.
A : tous les éléments sont cotés dans une seule chaîne de cote.
Séparer automatiquement
Cette option permet de créer des chaînes de cotation pour chaque objet (il peut s'agir d'une fonction, comme une coupe ou un grugeage ou cet objet peut être attaché à une poutre ou une tôle) sur le dessin. Utilisez cette option pour disposer automatiquement les cotes sur le côté correspondant des objets cibles.
Exemples

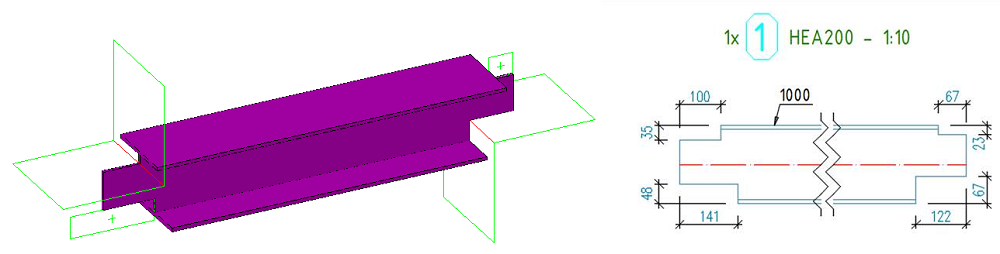

Coupe de grugeage détectée aux extrémités de la poutre :

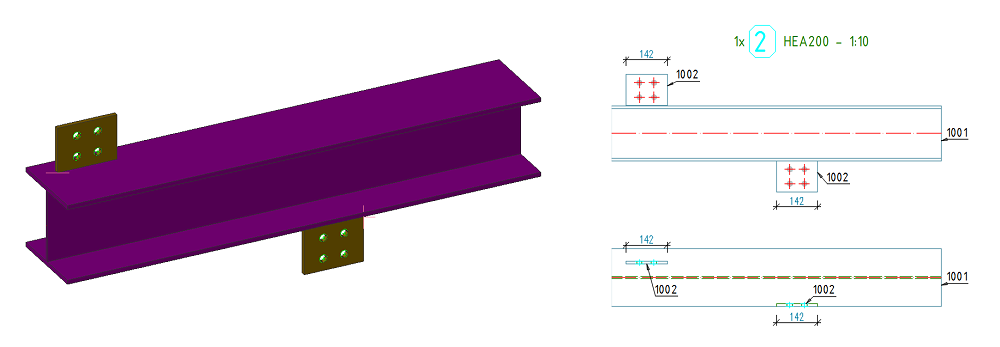

Tôles attachées qui nécessitent des cotes individuelles :
