Come escludere una definizione di materiale dal contorno continuo di una sezione 2D

Per escludere i componenti degli oggetti ai quali è assegnata una definizione di materiale specifica dal contorno continuo di una sezione 2D, attenersi alla procedura indicata di seguito.

Quando si crea una sezione 2D è possibile visualizzare un componente di sezione denominato Contorno continuo. Il contorno continuo è l'unione di tutte le facce dell'oggetto tagliate dalla linea di sezione, fuse in un solo componente con un modello di tratteggio. Questa è una vista di sezione 2D usata di frequente.

Per default, tutti i componenti con definizioni di materiale vengono inclusi nel contorno continuo. È tuttavia possibile impostare l'esclusione dal contorno continuo di alcune definizioni di materiale, ad esempio il vetro.

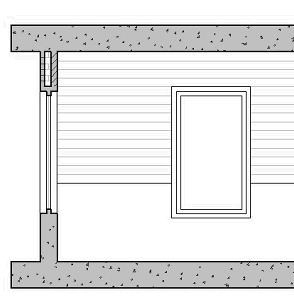

Contorno continuo di sezione 2D con vetro escluso (sinistra)

  1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.

    Gestione stili verrà visualizzato con il disegno corrente espanso nella vista struttura.

  2. Espandere Oggetti multifunzione e Definizioni materiale.
  3. Selezionare la definizione di materiale da modificare.
  4. Fare clic sulla scheda Proprietà visualizzazione.
  5. Selezionare la rappresentazione di visualizzazione in cui eseguire le modifiche, quindi scegliere Sostituzione stile.

    La rappresentazione di visualizzazione corrente appare in grassetto.

  6. Se necessario, fare clic su .
  7. Fare clic sulla scheda Altro.
  8. Selezionare Escludi dal contorno continuo della sezione 2D.
  9. Fare clic su OK.
