Эта процедура используется для создания профиля двери с проемом для остекления и добавления горбыльков. Эта процедура - первый этап добавления горбыльков в стили неостекленных дверей.
Профиль создается из концентрических замкнутых полилиний. Внешняя полилиния, или очертание, становится формой двери, а внутренняя - проемом для остекления. Для создания нескольких проемов следует добавить несколько внутренних полилиний. Проемы для остекления должны полностью находиться внутри полилинии, обозначающей форму двери. Размеры и формы всех полилиний пропорциональны между собой, а также пропорциональны размерам и формам отдельных дверей, созданных на основе данного стиля.
Построение таких полилиний может выполняться в любой области чертежа в любом удобном масштабе по отношению к окончательному размеру двери и остекления. Один из способов подгонки размеров полилиний к двери заключается в их построении с привязкой к уже существующей двери и последующим сдвигом в сторону.

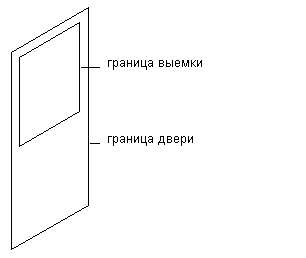

Концентрические замкнутые полилинии профиля двери
- Постройте концентрические замкнутые полилинии, обозначающие дверь и остекление, к которому будет добавлена сетка горбыльков.
- Выберите полилинии, нажмите правую кнопку мыши и выберите "Преобразовать в"
"Определение профиля". - Выберите самую удаленную от центра полилинию.
- Введите a (добавить очертание).
- Выберите внутреннюю полилинию.
- Если необходимо добавить к профилю еще некоторое количество проемов, повторите этапы 3 и 4.
- Укажите точку вставки профиля.
- Введите n (новый), затем введите имя профиля и нажмите "ОК".
