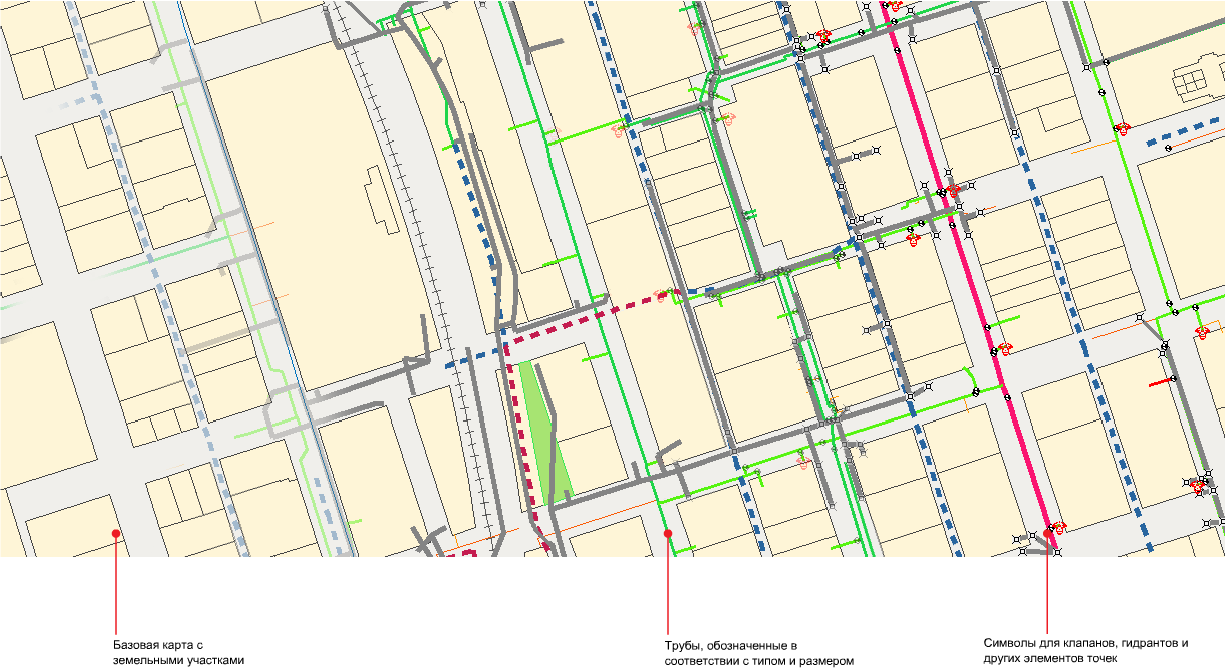

Система распределения воды на данной карте состоит из элементов, сохраненных в наборе файлов SDF.
В качестве источника элементов может использоваться база данных (например, Oracle, SQL Server или MySQL), источник элементов на основе файла (например, SDF или SHP), веб-сервер (например, WFS) или таблица с геометрическими данными элемента (например, Microsoft Access).
При подключении к источнику элементов выберите типы элементов для включения в карту. Каждый тип элементов называется классом элементов . В Инструментарий AutoCAD Map 3D отображаются все элементы из выбранных на карте классов элементов, и каждый класс элементов в Диспетчере отображения становится слоем. Например, класс элементов под названием "Дороги" содержит отдельные улицы и отображается в Диспетчере отображения в слое с именем "Дороги". К данному слою можно применить один стиль, и все улицы в этом слое будут выполнены в этом стиле.
Схема – это описание нескольких классов элементов и их взаимосвязей. Она определяет критерии, которым должен удовлетворять отдельный элемент, чтобы являться членом определенного класса элементов. Для некоторых источников элементов можно добавить и отредактировать схему, а также ее классы элементов и свойства. Более подробную информацию о редактировании схем см. в разделе Схемы.
Для хранилищ данных, поддерживающих классы элементов с несколькими геометриями (Oracle, WFS, SDF, PostGIS, MySQL, SQL Server Spatial, SQLite и SQL Server), можно указать элементы геометрии, которые необходимо добавить на карту для каждого класса.
Используйте FDO для подключения непосредственно к источнику данных и работы с его исходным форматом. Для каждого типа источника данных используется собственный поставщик FDO , и каждый поставщик имеет различные возможности.
Например, Oracle поддерживает блокировку на уровне элементов. При получении элемента другие пользователи не могут редактировать его, даже если они могут просматривать ваши изменения и редактировать другие элементы в источнике элементов. Oracle также поддерживает постоянную блокировку, при которой объект остается заблокированным до его возвращения.
Источники элементов SHP поддерживают блокировку на уровне файлов. При получении элемента блокируется весь файл SHP. Другие пользователи не смогут редактировать элементы из этого файла, пока не будет закрыта карта и снята блокировка (даже если в это время производится получение элементов). Перед закрытием карты выполните возврат изменений.
Управление версиями позволяет сохранять и отслеживать несколько копий набора пространственных данных по дате создания, дате изменения и т.д. Не все поставщики FDO поддерживают управление версиями.
