Используйте Параметры предотвращения столкновений, чтобы задать параметры для объектов Соединительная траектория без столкновения.
Когда объект «Параметры предотвращения столкновений» находится на уровне определения последовательности измерения, изменения применяются ко всем следующим объектам «Соединительная траектория, свободная от столкновений», пока они не будут изменены другим объектом «Параметры предотвращения столкновений». Когда объект добавляется к группе, изменения влияют только на следующие объекты «Соединительная траектория, свободная от столкновений» в этой группе.

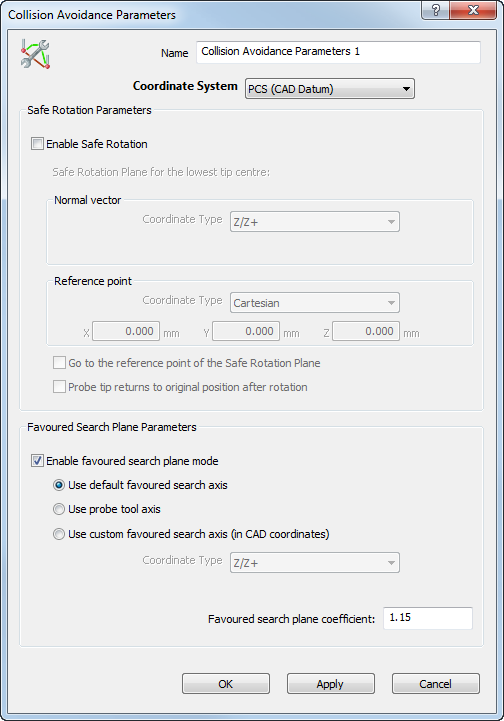

Выберите вкладку «Главная» > панель «Траектория» > «Связь» > «Параметры предотвращения столкновений», чтобы открыть диалоговое окно Параметры предотвращения столкновений.
содержащий следующие разделы:
Имя — введите уникальное имя объекта. Это имя используется в последовательности измерения, на вкладках Отчет и Информация, а также при ссылке на этот объект в других объектах.
Система координат – выберите базирование, относительно которого выводятся в отчет измерения объекта.
Чтобы задать базирование во время измерения, выберите <Активное базирование>. Затем можно выбрать базирование, используя список Активное базирование или добавив объект Активное базирование к последовательности измерения.
Активировать безопасный поворот — установите этот флажок, чтобы задать плоскость безопасного поворота. При любом угле поворота наконечник щупа по-прежнему находится выше плоскости безопасного поворота.
Перейти к опорной точке плоскости безопасного поворота — выберите этот параметр, чтобы переносить центр поворота (не наконечника) измерительной головки в опорную точку плоскости безопасного поворота.
Наконечник щупа после поворота возвращается в исходное положение — выберите этот параметр, если станок автоматически компенсирует положение наконечника щупа во время поворота или после него. Если этот параметр выбран, траектория щупа после поворота продолжится от той же точки.

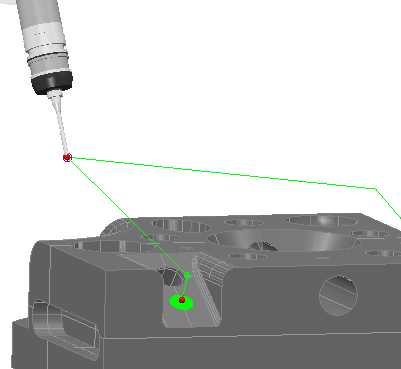

До поворота:

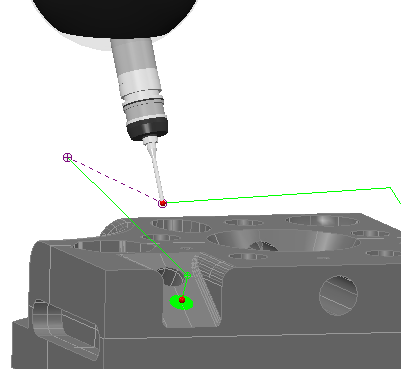

После поворота:
Точка поворота щупа отмечена на траектории фиолетовым значком цели:
Снимите этот флажок, если наконечник щупа на станке не компенсирует положение наконечника щупа. Если этот параметр не выбран, то после поворота траектория щупа продолжится от нового положения наконечника щупа.
До поворота:

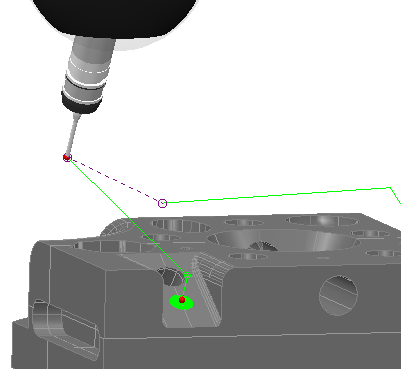

После поворота:
Фиолетовая пунктирная линия соединяет положения щупа до и после поворота.
