Zobrazení a úprava podrobností o výpočtu veličin místnosti

Tato část popisuje zobrazení a úpravu podrobnějších informací o veličinách, prvcích a plochách místnosti ve výpočtu místnosti.

1. Pokud jste dosud nevypočítali plochy povrchu interiéru místnosti, vypočítejte je nyní.
2. Kliknutím na kartu Quantification Roombook Extension (Calculate Room Quantities) zobrazte dialog Calculate Room Quantities.
3. Chcete-li výpočty zachovat, vyberte možnost Skip recalculation a použijte naposledy vypočítané výsledky. Toto je užitečné v případě, že byly provedeny změny v místnostech a modelu a nechcete věnovat čas přepočítávání. Můžete pracovat s daty a v případě potřeby je aktualizovat.
4. Kliknutím na možnost View/Edit Results zobrazte dialog Room Quantities a zobrazte vypočítaná data.
5. Klikněte na možnost Show Details v dolní části dialogu.
6. Vyberte kartu Details.
7. Vyberte veličiny, prvky nebo plochy místnosti ve stromové struktuře.

   Karta Details se vyplní tabulkou dalších vlastností vypočítaných veličin.

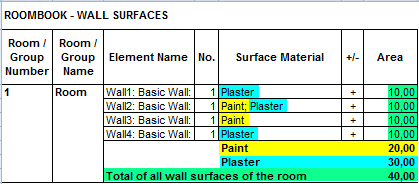

   Poznámka: Je možné, že celková zkombinovaná plocha povrchu bude větší než skutečná plocha povrchu. Následující příklad exportované stěny s veličinami místnosti zobrazuje, jak by toto mohlo být prezentováno.



   Jeden prvek stěny je omítnut a natřen, čili jsou nabízeny dvě plochy povrchu materiálu (10 m a 10 m) pro jeden 10 m² povrch stěny.
8. Proveďte změny vypočítaných hodnoty místnosti pomocí nástrojů dostupných v dialogu Room Quantities popsaném níže.
9. Kliknutím na tlačítko OK potvrďte změny a zavřete dialog Room Quantities.
10. V případě potřeby přepočítejte veličiny.

Název	Popis
(Rozbalit vše)	Rozbalí všechny uzly veličin v tabulce.
(Sbalit vše)	Sbalí všechny uzly veličin v tabulce.
(Vymazat řádky)	Odstraní ručně definované veličiny prvků nebo ploch. Automaticky detekované veličiny místnosti nelze odstranit. Pomocí funkce Ignorovat můžete veličinu dočasně vyloučit z vypočítávaných veličin.
(Odstranit přepsání materiálu)	Obnoví přepsání materiálu vybraných veličin a obnoví jeho standardní definici. K obnovení veličiny je nutné vybrat jeden nebo více řádků na kartě Details.
(Zvýraznit)	Zobrazí příslušný pohled na kreslicí ploše a zvýrazní veličinu vybranou v uzlech tabulky. Stisknutím klávesy Esc se vrátíte do dialogu Room Quantities.
Název elementu	Vypíše prvky a následné povrchy, které tvoří vypočítanou veličinu místnosti. Konvence pojmenování vypočítané veličiny místnosti vypadá následovně: Typ prvku s číselnou příponou: rodina: typ prvku. Například ObvodovýPlášť1: Obvodový plášť: SH_Obvodový plášť. Samostatné plochy se skládají z typu prvku a slova Plocha s číselnou příponou. Například Obvodový plášť Plocha1. Do tohoto pole můžete psát a přejmenovat tak prvek nebo plochu.
materiály,	Určuje materiál přiřazený k veličině místnosti. Pokud byl na místnost použit typ materiálu povrchu, zobrazí se vlastní materiály definované v dialogu Použít materiál povrchu na místnosti. Pokud na místnost nebyl použit typ materiálu povrchu, zobrazí se materiály určené pro typ prvku v aplikaci Revit. Viz část Určení materiálů pro povrchy místnosti. Materiál hlavní plochy se přenese na všechny automaticky rozpoznané plochy a dílčí plochy. Pokud se v tomto segmentu omítnuté stěny nachází dvě okna, každé z nich je rozpoznáno jako dílčí plocha a odečte se z hlavní plochy. Za účelem správného redukování materiálu Omítka na povrchu je dílčí ploše přiřazen stejný materiál jako hlavní ploše se znaménkem mínus u výpočtu. Viz část Zobrazení a úprava podrobností o výpočtu veličin dílčích ploch.
+/-	(Pouze obvody místností) Určuje, zda se materiál dílčí plochy přičte nebo odečte od vypočítané veličiny.
Dílčí oblasti	(Pouze povrchy stěn, podlah a podhledů) Kliknutím na tlačítko s výpustkou zobrazíte dialog Dílčí plochy, kde je možné upravit způsob, jak veličiny zpracují dílčí plochy. Viz část Zobrazení a úprava podrobností o výpočtu veličin dílčích ploch.
Plocha	(Pouze povrchy stěn, podlah a podhledů) Zobrazí vypočítanou plochu povrchu.
Výška	(Pouze povrchy stěn) Zobrazí výšku povrchu stěny.
Plocha prahu	(Pouze povrchy podlah) Zobrazí plochu povrchu podlahy přidanou kvůli prahům v otvorech pro dveře.
Délka	(Pouze obvody místností) Zobrazí délku obvodu místnosti.
Počet	(Pouze prvky nábytku) Celkový počet prvků nábytku v místnosti.
Komentáře	(Pouze prvky nábytku) Komentáře nábytku zadané pomocí vlastností prvku aplikace Revit.
Popis	(Pouze prvky nábytku) Popis nábytku zadaný pomocí vlastností prvku aplikace Revit.
ID	Zobrazí jedinečný identifikátor vypočítaných prvků. ID veličiny se vygeneruje při prvním výpočtu veličin místnosti. Není možné jej změnit ručně a v dalších výpočtech zůstane zachován. V projektu se ID zobrazuje jako popisek s odkazovou čarou do středu příslušného prvku. Popisky můžete skrýt k ušetření systémových prostředků a zlepšení výkonu. Viz část ID veličiny v modulu Roombook.
Ignorovat	Vyloučí prvky z výpočtu veličin a exportu do souborů. Viz část Kontrola vypočítaných dat veličin místnosti.
Typ	Zobrazí, jak byly určeny prvky výpočtu veličin místnosti. Možnosti: Automaticky nebo Ručně. Pokud byl prvek určen automaticky pomocí rozšíření Roombook Extension není možné jej odstranit. Prvky určené ručně byly vybrány při přípravě místností k výpočtu a je možné je odstranit.
Redukce výšky stěny	(Pouze povrchy stěn) Upraví výšky stěn místnosti podle různých situací, například odražený podhled, který v projektu nemá žádný stavební ekvivalent. Redukce výšky stěny ovlivní pouze aktuálně vybranou místnost. Viz část Redukce výšky stěny.
