Seite Ergebnisse (Dialogfeld Freispiegelkanalnetzwerk analysieren)

Verwenden Sie diese Seite des Dialogfelds, um die Analyseergebnisse zu überprüfen und sie auf das Kanalnetz anzuwenden.

Wenn Sie auf die Schaltfläche Analysieren im Dialogfeld Freispiegelkanalnetzwerk analysieren klicken, wird die Seite Ergebnisse angezeigt.

Visuelle Hilfestellungen und QuickInfos werden angezeigt, um auf die Analyseergebnisse hinzuweisen.

Wenn Sie eine Zeile in der Ergebnistabelle auswählen, werden im rechten Fensterbereich die detaillierten Informationen zu den Haltungen und Schächten/Bauwerken in der ausgewählten Linie angezeigt, und die entsprechende Linie in der Zeichnung wird hervorgehoben.

Sie können auf Befehle zum Zoomen, Schwenken und Auswählen einer Linie in der Zeichnung zugreifen, indem Sie mit der rechten Maustaste auf die Zeile klicken und einen Befehl im Kontextmenü auswählen. Durch Auswahl der Linie werden die Haltung und der Schacht/das Bauwerk ausgewählt.

Analyseergebnistabelle

Linie

Zeigt jede nummerierte Linie (Schacht sowie die zugehörige Ablaufhaltung) im Kanalnetz an.

Wenn Sie eine Zeile in der Ergebnistabelle auswählen, wird die Linie in der Draufsicht und dem Höhenplan in der Zeichnung hervorgehoben, und zusätzliche Details werden auf der rechten Seite des Dialogfelds angezeigt.

Haltung

Zeigt die der Linie zugeordnete Haltung an.

Haltungsdurchmesser

Zeigt den Durchmesser der Haltung an.

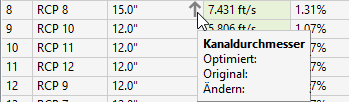

Wenn der Analysetyp Haltungen neu dimensionieren und Sohlen zurücksetzen auf der Seite Allgemein ausgewählt und die Größe eines Haltungsdurchmessers geändert wurde, enthält diese Spalte einen nach oben bzw. nach unten weisenden Pfeil. Beim Platzieren des Cursors über den Pfeil wird eine QuickInfo angezeigt, die erläutert, wie die Größe der Haltung geändert wurde.

Fließrichtung

Zeigt den Wert für die Fließrichtung jeder Haltung im Kanalnetz an.

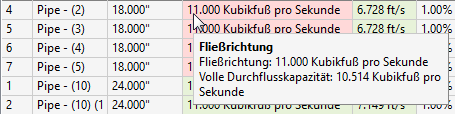

Wenn der Wert für die Fließrichtung den Wert für die volle Durchflusskapazität der Haltung überschreitet, wird diese Spalte rot schattiert. Wenn Sie den Cursor über die Zelle bewegen, wird eine QuickInfo angezeigt, die sowohl den Wert für die Fließrichtung als auch die volle Durchflusskapazität anzeigt.

Geschwindigkeit

Zeigt die Geschwindigkeit des Durchflusses an.

Wenn die Geschwindigkeit unterhalb der minimalen oder oberhalb der maximalen Geschwindigkeit gemäß Angabe in den Einstellungen liegt, wird diese Spalte rot schattiert. Wenn Sie den Cursor über die Zelle bewegen, wird eine QuickInfo angezeigt, die angibt, wie weit sich die Geschwindigkeit unter dem Minimalwert oder über dem Maximalwert befindet.

Gefälle

Zeigt das Gefälle der Haltung an.

Minimalüberdeckung

Zeigt die Minimalüberdeckung der Haltung an.

Diese Spalte wird angezeigt, wenn Haltungen neu dimensionieren und Sohlen zurücksetzen auf der Seite Allgemein ausgewählt wurde.

Anmerkung: Der minimale Überdeckungswert gemäß der Seite Einstellungen wird nach unten (innen) zum Haltungsscheitel gemessen. Die Stärke der Haltung selbst wird nicht berücksichtigt. Wenn Sie für die Stärke der Haltung berücksichtigen müssen, können Sie den minimalen Überdeckungswert anpassen. Die minimalen Überdeckungswerte auf der Seite Ergebnisse werden an der Oberseite des Rohrs abgelesen, sodass diese ausgegebenen Werte ungefähr dem minimalen Überdeckungswert gemäß der Einstellungsseite abzüglich der Haltungsstärke entsprechen.

Leistung

Zeigt entweder Normal, Mit Auflast oder Überflutet an. Bei der Analyse wird die EHL und HGL des Anfangs- und des Endpunkts der Haltung des Schachts/des Bauwerks geprüft, und der gravierendste Status, der für die Linie ermittelt wird, wird angezeigt.

• Normal: Die HGL befindet sich unter der Höhe des Rohrscheitels.
• Mit Auflast: Die HGL befindet sich über der Höhe des Rohrscheitels, aber unter der Schacht- und Bauwerks-Sohlhöhe.
• Überflutet: Die HGL und/oder die EHL befinden/befindet sich über der Schacht- und Bauwerks-Sohlhöhe.

Diese Spalte wird angezeigt, wenn Energiehöhenlinien und Staulinien berechnen auf der Seite Allgemein ausgewählt wurde.

Details zu den Problemen werden auf der rechten Seite des Dialogfelds angezeigt.

Schacht/Bauwerk

Zeigt den der Linie zugeordneten Schacht/das Bauwerk an.

Ausbreitung

Zeigt die Zulaufausbreitung an.

Diese Spalte wird angezeigt, wenn Zulaufanalyse auf der Seite Allgemein ausgewählt wurde.

Einlasstiefe

Zeigt die Einlasstiefe an.

Diese Spalte wird angezeigt, wenn Zulaufanalyse auf der Seite Allgemein ausgewählt wurde.

Liniendetails

Wenn Sie eine Zeile in der Ergebnistabelle auswählen, werden im rechten Fensterbereich die detaillierten Informationen zu den Haltungen und Schächten/Bauwerken in der ausgewählten Linie angezeigt. Es werden je nach Analysetyp, der auf der Seite Allgemein ausgewählt wurde, unterschiedliche Details angezeigt.

Haltungsdetails

Strömung

Zeigt die Gesamtdurchflussmenge an, die durch die Haltung läuft.

Diese Zeile wird angezeigt, wenn Haltungen neu dimensionieren und Sohlen zurücksetzen auf der Seite Allgemein ausgewählt wurde.

Staulinie nach oben

Zeigt die Staulinie des stromaufwärts liegenden Endes der Haltung an.

Diese Zeile wird angezeigt, wenn Energiehöhenlinien und Staulinien berechnen auf der Seite Allgemein ausgewählt wurde.

Staulinie nach unten

Zeigt die Staulinie des stromabwärts liegenden Endes der Haltung an.

Diese Zeile wird angezeigt, wenn Energiehöhenlinien und Staulinien berechnen auf der Seite Allgemein ausgewählt wurde.

Energiehöhenlinie nach oben

Zeigt die Energiehöhenlinie des stromaufwärts liegenden Endes der Haltung an.

Diese Zeile wird angezeigt, wenn Energiehöhenlinien und Staulinien berechnen auf der Seite Allgemein ausgewählt wurde.

Energiehöhenlinie nach unten

Zeigt die Energiehöhenlinie des stromabwärts liegenden Endes der Haltung an.

Diese Zeile wird angezeigt, wenn Energiehöhenlinien und Staulinien berechnen auf der Seite Allgemein ausgewählt wurde.

Sohle nach oben

Zeigt die Sohle des stromaufwärts liegenden Endes der Haltung an.

Diese Zeile wird angezeigt, wenn Haltungen neu dimensionieren und Sohlen zurücksetzen oder Energiehöhenlinien und Staulinien berechnen auf der Seite Allgemein ausgewählt wurde.

Sohle nach unten

Zeigt die Sohle des stromabwärts liegenden Endes der Haltung an.

Diese Zeile wird angezeigt, wenn Haltungen neu dimensionieren und Sohlen zurücksetzen oder Energiehöhenlinien und Staulinien berechnen auf der Seite Allgemein ausgewählt wurde.

Schacht- und Bauwerksdetails

Schacht- und Bauwerkstyp

Zeigt den Strukturtyp an.

Diese Zeile wird angezeigt, wenn Energiehöhenlinien und Staulinien berechnen oder Zulaufanalyse auf der Seite Allgemein ausgewählt wurde.

Deckelhöhe

Zeigt die Deckelhöhe des Schachts/Bauwerks an.

Diese Zeile wird angezeigt, wenn Energiehöhenlinien und Staulinien berechnen oder Zulaufanalyse auf der Seite Allgemein ausgewählt wurde.

HGL

Zeigt die Staulinie des Schachts/Bauwerks an.

Diese Zeile wird angezeigt, wenn Energiehöhenlinien und Staulinien berechnen auf der Seite Allgemein ausgewählt wurde.

EHL

Zeigt die Energiehöhenlinie des Schachts/Bauwerks an.

Diese Zeile wird angezeigt, wenn Energiehöhenlinien und Staulinien berechnen auf der Seite Allgemein ausgewählt wurde.

Strömung

Zeigt die Gesamtdurchflussmenge an, die von einem Zulauf-Schacht/-Bauwerk erfasst wird oder bei diesem überläuft.

Diese Zeile wird angezeigt, wenn der Schacht/das Bauwerk ein Zulauf ist und Zulaufanalyse auf der Seite Allgemein ausgewählt wurde.

Erfasster Durchfluss

Zeigt die Durchflussmenge an, die von einem Zulauf-Schacht/-Bauwerk erfasst wird.

Diese Zeile wird angezeigt, wenn der Schacht/das Bauwerk ein Zulauf ist und Zulaufanalyse auf der Seite Allgemein ausgewählt wurde.

Überlauffluss

Zeigt die Durchflussmenge an, die bei einem Zulauf-Schacht/-Bauwerk überläuft.

Diese Zeile wird angezeigt, wenn der Schacht/das Bauwerk ein Zulauf ist und Zulaufanalyse auf der Seite Allgemein ausgewählt wurde.

Längsschnitt

Zeigt die temporären Grafiken in einem bereits vorhandenen Höhenplan an, sodass Sie die Ergebnisse in einer Vorschau anzeigen können. Sie werden aufgefordert, den zu verwendenden Höhenplan auszuwählen, wenn mehrere Höhenplan in der Zeichnung vorhanden sind. Wenn kein Höhenplan in der Zeichnung vorhanden sind, werden Sie zunächst aufgefordert, einen zu erstellen.

Anmerkung: Das Dialogfeld Freispiegelkanalnetzwerk analysieren ist modusunabhängig, d. h., Sie können es geöffnet lassen, während Sie andere Befehle ausführen.

Sie können einen vorhandenen Höhenplan zoomen und schwenken, um eine Vorschau der EHL-, HGL- und Haltungsänderungen anzuzeigen. Die im Höhenplan angezeigten Farben werden auf der Seite Vorgabeeinstellungen angegeben, auf die Sie über die Seite Allgemein des Dialogfelds zugreifen können.

Die folgende Darstellung zeigt das vorhandene Kanalnetz im Höhenplan.

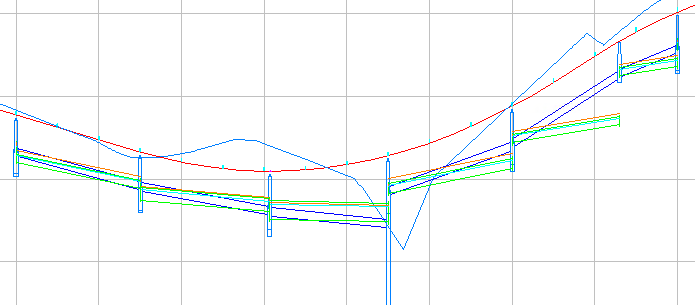

Die folgende Darstellung zeigt, wie die Grafik in der Vorschau angezeigt wird.

In der Vorschau werden die Schachttiefen nicht angepasst, da sie mit den Originalschächten anstatt mit den neu dimensionierten Schächten verbunden sind. Wenn die Ergebnisse aber auf das Kanalnetz angewendet werden, werden die Schachttiefen angepasst, um die angepassten Schächte zu berücksichtigen, wie in der folgenden Abbildung gezeigt.

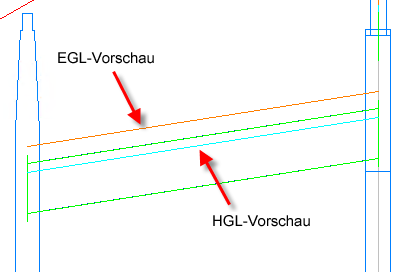

Die folgende Abbildung zeigt ein Detail der Energiehöhen- und Staulinien in der Vorschau.

Bericht

Speichert die Ergebnisse in einer CSV-Datei an einem bestimmten Speicherort.

Weitere Informationen zu den Daten in der CSV-Datei finden Sie unter Schwerenetzanalyse-Ergebnisbericht.

Anwenden

Wendet die berechneten Ergebnisse auf ein Kanalnetz an.

• Wenn Sie Haltungen neu dimensionieren und Sohlen zurücksetzen ausgewählt haben, werden beim Anwenden der Ergebnisse die Haltungsgrößen und Sohlhöhen entsprechend den berechneten Ergebnissen aktualisiert und alle berechneten Eigenschaften auf das Kanalnetz angewendet.
  Anmerkung: Das Anwenden der Ergebnisse auf das Kanalnetz wendet keine Energiehöhen- und Staulinienwerte an, es sei denn die Option Energiehöhenlinien und Staulinien berechnen wurde auch auf der Seite Allgemein ausgewählt.
• Wenn Sie Energiehöhenlinien und Staulinien berechnen ausgewählt haben, werden durch die Anwendung der Ergebnisse die berechneten Energiehöhen- und Staulinienwerte auf die betroffenen Komponenten im Kanalnetz angewendet.
