A propos des outils de création de la ligne de profil en long du réseau sous pression

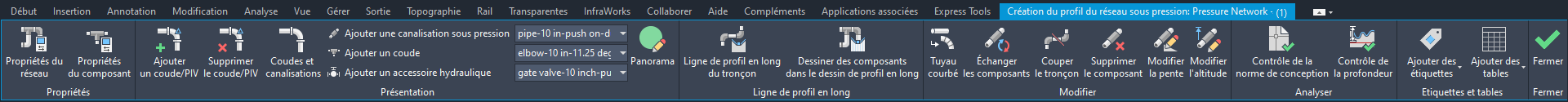

Utilisez le ruban Création de la ligne de profil en long du réseau sous pression pour utiliser les réseaux sous pression dans le dessin de profil en long.
Pour accéder au ruban Création de la ligne de profil en long du réseau sous pression, sélectionnez un réseau sous pression dans le dessin. L’onglet contextuel Réseaux sous pression s’affiche sur le ruban. Dans le groupe de fonctions Modifier, cliquez sur Modifier le réseau Outils de création de la ligne de profil en longTrouver.
Remarque : Le réseau sous pression doit exister dans un dessin de profil en long afin que vous puissiez accéder au ruban Création de la ligne de profil en long du réseau sous pression.
Les options suivantes sont disponibles dans le groupe de fonctions Propriétés :
Propriétés du réseau : permet de modifier les propriétés d'un réseau sous pression.
Propriétés du composant : permet de modifier les propriétés d’un composant du réseau sous pression.
Les options suivantes sont disponibles dans le groupe de fonctions Présentation :
Ajouter et supprimer des coudes/PIV : permet d’ajuster votre tronçon en modifiant les coudes verticaux aux points d’intersection dans un dessin de profil en long.
Coudes et canalisations (Réseaux sous pression basés sur des composants uniquement) : crée des segments de canalisation dans un dessin de profil en long et insère des coudes verticaux aux changements de direction dans un réseau sous pression basé sur des composants.
Ajouter une canalisation sous pression (réseaux sous pression basés sur des composants uniquement) : ajoute une canalisation sous pression ou une série de canalisations connectées à un réseau sous pression dans un dessin de profil en long dans un réseau sous pression basé sur des composants.
Ajouter un coude (réseaux sous pression basés sur des composants uniquement) : ajoute un coude vertical à un réseau sous pression dans un dessin de profil en long dans un réseau sous pression basé sur des composants.
Remarque : Les autres types de raccords disponibles dans les catalogues par défaut ne peuvent pas être ajoutés dans un dessin de profil en long.
Ajouter un accessoire hydraulique : ajoute un accessoire hydraulique à un réseau sous pression dans un dessin de profil en long.
Panorama : ouvre la fenêtre de panorama du réseau sous pression, dans laquelle vous pouvez afficher et modifier les propriétés du réseau sous pression.
Les options suivantes sont disponibles dans le groupe de fonctions Ligne de profil en long :
Les options suivantes sont disponibles dans le groupe de fonctions Modification :
Canalisation en courbe : convertit un segment de canalisation sous pression droit en segment courbé dans un dessin de profil en long.
Échanger les composants : modifie le type, la famille et/ou la taille des composants sélectionnés dans un réseau sous pression.
Couper le tronçon : coupe en deux un tronçon sous pression au point sélectionné. Les tronçons sous pression sont contenus dans le même réseau que la canalisation sous pression d’origine.
Supprimer le composant : supprime les composants sélectionnés du réseau sous pression de ce dernier. Utilisez la commande Supprimer le composant pour supprimer les composants du réseau dans le dessin (cette option supprime le composant de la ligne de profil en long et de la vue en plan). L'utilisation de la commande Effacer d'AutoCAD pour supprimer un composant d'un dessin de profil en long supprime uniquement l'objet du dessin de profil en long.
Modifier la pente (réseaux sous pression basés sur des composants uniquement) : modifie la pente de plusieurs composants connectés dans un réseau sous pression basé sur des composants. Vous pouvez ajuster manuellement les tronçons dans un dessin de profil en long de réseau sous pression basé sur la trajectoire.
Modifier l’altitude : modifie l’altitude de plusieurs composants de réseau sous pression basé sur des composants sélectionnés en les déplaçant dans le dessin de profil en long. Utilisez la boîte de dialogue Paramètres de la ligne de profil en long du tronçon pour ajuster la profondeur des tronçons basés sur la trajectoire.
Les options suivantes sont disponibles dans le groupe de fonctions Analyse :
Contrôle de la norme de conception : vérifie la déflexion, le diamètre, les connexions ouvertes et le rayon de courbure du réseau sous pression.
Contrôle de la profondeur : vérifie qu’un réseau sous pression respecte les profondeurs maximale et minimale autorisées.
Les commandes suivantes sont disponibles dans le groupe de fonctions Étiquettes et tables :
Liste déroulante Ajouter des étiquettes : ajoute des étiquettes à un réseau sous pression.
Liste déroulante Ajouter des tables : ajoute des tables de réseau sous pression.
