ドア スタイルにガラスを追加するには

組子パターンを受けるドア用に、ガラスを含むドア スタイルを作成するには、次の手順を実行します。

図面には、ドア スタイル、およびドア ガラスのボイドを定義する輪郭を含める必要があります。

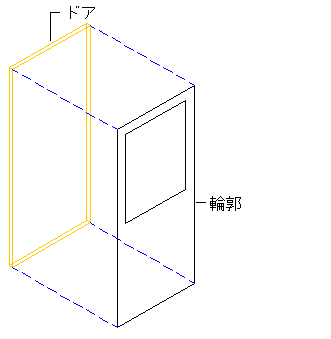

ガラス用のボイドを含むドアの輪郭

輪郭から作成したドア スタイル

1. [管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします.
2. [建築オブジェクト] [ドア スタイル]を展開します。
3. 次のように、ドア スタイルを作成します。

   次の操作を行いたい場合	次のように操作します
   既定のプロパティでスタイルを作成するには	[ドア スタイル]を右クリックし、[新規作成]をクリックします。
   既存のスタイルからスタイルを作成するには	コピーするドア スタイルを右クリックし、[コピー]をクリックします。右クリックし、[貼り付け]をクリックします。

4. 新しいドア スタイルを選択して右クリックし、[名前変更]をクリックします。
5. 新しいドア スタイルの名前を入力し、[Enter]を押します。
6. 新しいドア スタイルを選択します。
7. [デザイン規則]タブをクリックします。
8. [形状]で[輪郭を使用]を選択し、ドア ガラス用のボイドを含むドア スタイルを定義する輪郭を選択します。
9. [標準サイズ]タブをクリックします。
10. 新しいサイズをスタイルに追加します。
11. [OK]をクリックします。

ドア スタイルにガラスが含まれました。これで、ドア スタイルに組子を追加できます。
