ガラスを含むドア スタイルにスターバースト組子を追加するには、次の手順を実行します。
組子を表示するモデルや立面図など、表示レベルでドア スタイルの表示プロパティを編集して、組子を追加します。組子は、各表示レベルに個別に追加できます。1 つの表示レベルに組子を追加し、そのドア スタイルのすべての表示レベルに組子を適用することもできます。組子ブロックは、表示プロパティでドア スタイルのガラス コンポーネントに追加します。それぞれの組子ブロックは、ドア スタイルの表示コンポーネントになります。

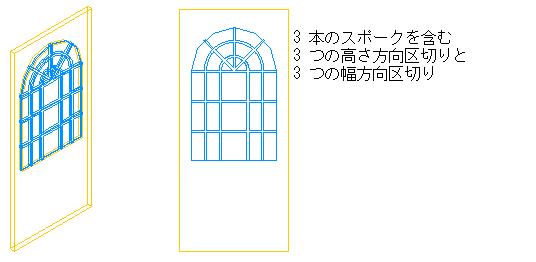

スターバースト組子を含む半円ドア ガラス
-
をクリックします.
- [建築オブジェクト] [ドア スタイル]を展開します。 注: あるいは、ドアを選択し、をクリックすることもできます。
- 編集するスタイルを選択し、[表示プロパティ]タブをクリックします。 注: ドア スタイルには、組子を受けるガラスが含まれている必要があります。
- 変更内容を表示する表示レベルを選択して、[スタイルの優先]を選択します。
- 必要に応じて、
[組子]タブをクリックします。 - [追加]をクリックします。
- 組子ブロック名を入力します。
- ドア スタイルに複数のガラス コンポーネントが含まれている場合は、次のように、組子をすべてのガラス コンポーネントに適用するか、ドアの 1 つのガラス コンポーネントに適用するかを指定します。
次の操作を行いたい場合 次のように操作します すべてのガラス コンポーネントに組子をアタッチするには [ガラス コンポーネント]で[すべて]を選択します。 それぞれのガラス コンポーネントに組子を適用するには [ガラス コンポーネント]で[単一]を選択し、インデックス番号を指定します。区切りには、左下コーナーから反時計回りにインデックスが付いています。

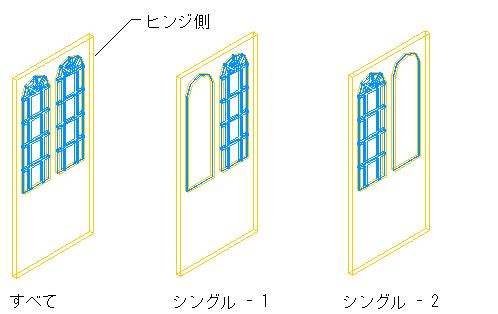

すべてのガラス コンポーネントに適用した組子と 1 つのガラス コンポーネントに適用した組子
- すべての組子の幅と奥行きの値を入力します。

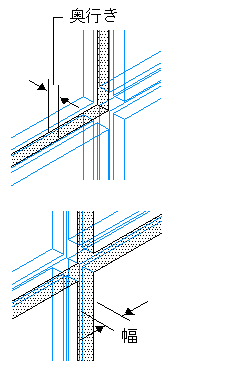

組子の幅と奥行きを指定
- 組子の交点をクリーンアップします。
次の操作を行いたい場合 次のように操作します 組子の交点をコーナーに変換するには [組子]で[接合部をクリーンアップ]を選択します。 すべての組子を接合部がクリーンアップされた 1 つのボディに変換するには [組子]で[ボディに変換]を選択します。

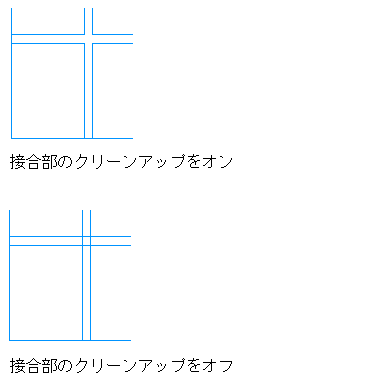

組子の接合部のクリーンアップを指定

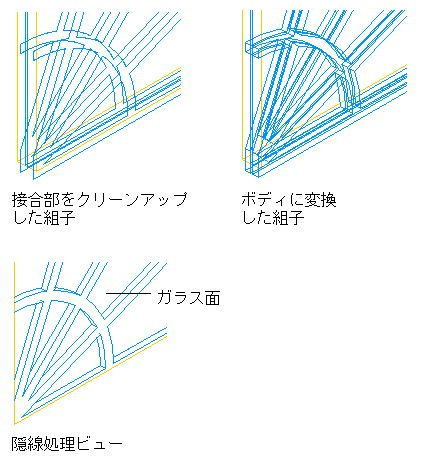

組子をボディに変換
- [区切り]領域のパターンで[スターバースト]を選択します。
- [形状]で、[半円]または[扇形]を選択します。
- [高さ方向区切り]に値を入力し、スポーク付き区切りを除いて、垂直方向の区切り行数を指定します。
- [幅方向区切り]に値を入力することで、水平方向の区切り列数を指定します。
ハブを 1 周するように列をかぞえてください。半円スターバーストの場合、見かけ上 5 つの列は 3 つとかぞえられます。扇形スターバーストの場合、見かけ上 3 つの列は、3 つとかぞえられます。
- [スポーク]に値を入力し、放射状の組子スポークの数を指定します。

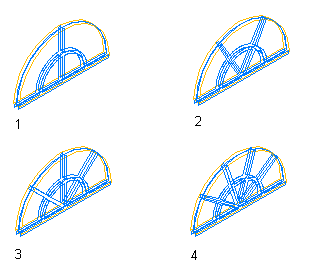

放射状の組子スポークの数を指定
- 次のように、ハブの配置場所を指定します。
次の操作を行いたい場合 次のように操作します 半円形状の下部にハブを配置するには [ハブ]で、[中心下]を選択します。 半円形状の上部にハブを配置するには [ハブ]で、[中心上]を選択します。 扇形形状の左下にハブを配置するには [ハブ]で、[左下]を選択します。 扇形形状の右下にハブを配置するには [ハブ]で、[右下]を選択します。 扇形形状の左上にハブを配置するには [ハブ]で、[左上]を選択します。 扇形形状の右上にハブを配置するには [ハブ]で、[右上]を選択します。

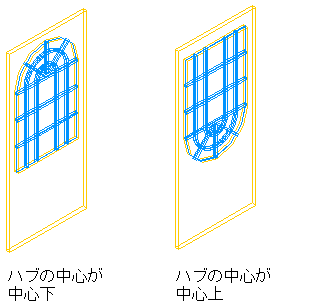

半円形状のハブ配置を指定

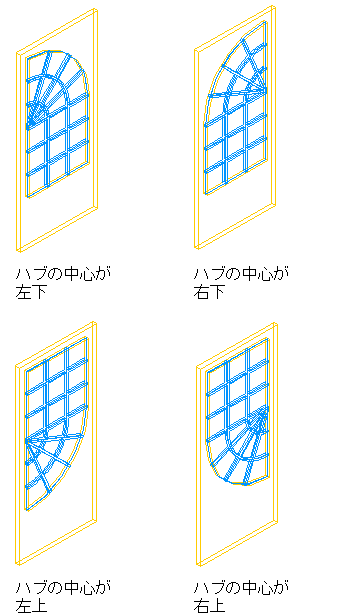

扇形形状のハブ配置を指定
- [OK]をクリックします。
- 次のように、その他の組子を追加します。
次の操作を行いたい場合 次のように操作します ドア スタイルの別のガラス コンポーネントに組子を追加するには 手順 6 以降の作業を繰り返します。 組子を別の表示レベルに追加するには [OK]をクリックし、手順 4 からの作業を繰り返します。 選択したドア スタイルのすべての表示レベルに組子を追加するには [他の表示レベルとオブジェクトの優先設定に自動適用]を選択します。 - ドア スタイルに組子を追加し終わったら、[OK]を 3 回クリックします。
組子ブロックをドア スタイルに追加した後は、木製サッシなどのマテリアルを割り当て、色や線種などの表示プロパティを指定することができます。
