소개

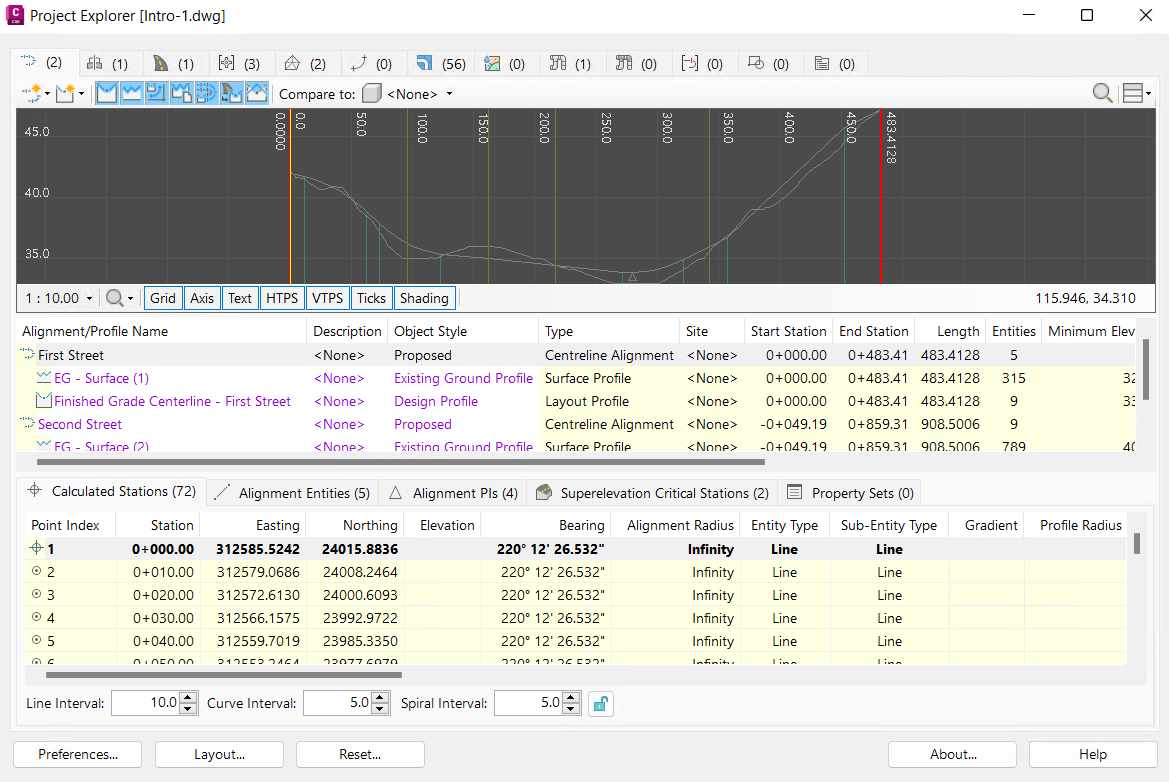

Project Explorer 윈도우는 일련의 객체 범주 탭으로 나뉩니다. 각 객체 범주 탭에서는 선택한 객체 범주에 맞게 특별히 설계된 일련의 설계 검토 및 편집 도구를 제공합니다. Project Explorer 윈도우 내에 표시된 모든 정보는 모든 종류의 설계 변경 사항이 Civil 3D에서 적용되면 업데이트됩니다.
각 객체 범주 탭의 배치는 일반적으로 사용자화 가능한 2~3개의 창으로 나뉩니다.

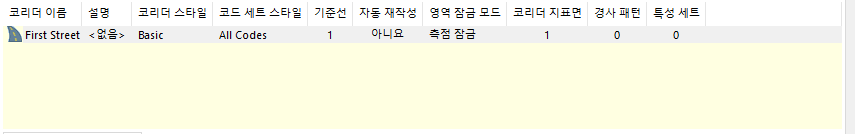

객체 리스트 창
선택한 객체 범주의 객체 리스트로, 나열된 각 객체에 대한 일련의 키 매개변수가 함께 나와 있습니다. 흰색 배경에 대해 강조 표시된 매개변수는 표시된 값을 두 번 클릭하여 Project Explorer에서 바로 편집할 수 있습니다. 빨간색으로 표시된 객체는 일종의 설계 위반이 있음을 나타냅니다. 이러한 객체 위에 마우스를 놓으면 위반 특성에 대한 자세한 정보를 제공하는 툴팁이 표시됩니다.

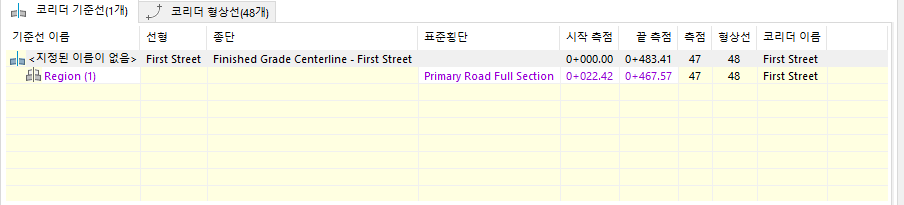

하위 객체 리스트 창
하위 객체 리스트 창에는 사용자 인터페이스에서 객체를 선택할 때 채워진 리스트가 포함되어 있습니다. 나열된 각 하위 객체의 특성은 선택한 객체의 유형에 따라 달라지지만 점, 구획 세그먼트, 코리더 기준선 및 영역, 지표면 삼각망, 지표면 셀, 선형 또는 종단 도면요소 등을 포함할 수 있습니다. 다시 말해, 흰색 배경에 대해 강조 표시된 하위 객체 매개변수는 표시된 값을 두 번 클릭하여 Project Explorer에서 바로 편집할 수 있습니다. 빨간색으로 표시된 하위 객체 요소는 일종의 설계 위반이 있음을 나타냅니다. 이러한 하위 객체 위에 마우스를 놓으면 위반 특성에 대한 자세한 정보를 제공하는 툴팁이 표시됩니다.

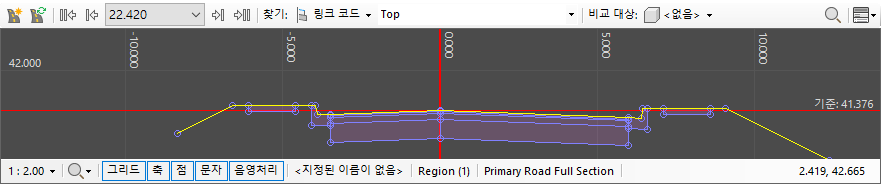

종단 또는 횡단 뷰 창
일부 객체 범주에는 윈도우의 위쪽 부분에 동적 종단 또는 횡단 뷰가 포함되어 있습니다. 이러한 뷰를 사용하면 종단 또는 횡단 뷰를 그릴 필요 없이 선택한 객체를 종단 또는 횡단 뷰에서 볼 수 있습니다. 이 뷰는 업데이트가 필요할 때 반응하며 표시되는 컨텐츠의 기본 구조를 보다 잘 이해할 수 있도록 설계된 여러 도구를 포함하고 있습니다. 자세한 내용은 종단 및 횡단 뷰 항목을 참조하십시오.
키보드 단축키
Project Explorer에서는 객체 및 객체의 일부를 쉽게 식별하고 찾을 수 있게 해주는 바로 가기 키를 제공합니다. 이러한 도구의 대부분은 Project Explorer 사용자 인터페이스에 나열된 모든 객체 또는 하위 객체 요소를 통해 액세스할 수 있는 마우스 오른쪽 버튼 클릭 메뉴에서도 사용할 수 있습니다.
지원되는 객체 범주
Project Explorer 윈도우의 맨 위에 있는 객체 범주 탭에는 각 객체 범주에 존재하는 객체의 수가 표시됩니다. 지원되는 Civil 3D 객체 범주의 현재 범위는 다음과 같습니다.
- 선형(및 종단)
- 표준횡단(및 횡단구성요소)
- 코리더(기준선, 영역 및 코리더 형상선 포함)
- 점 그룹
- 지표면
- 부지 형상선
- 구획
- 관망(구조물 및 파이프 포함)
- 압력식 관망
- 단면 검토선 그룹(단면 검토선 및 단면 선 포함)
- AutoCAD 블록
객체 세트
Project Explorer 사용자 인터페이스에 표시되는 마지막 객체 범주는 Project Explorer 내에서 정의할 수 있는 객체 세트에 대한 범주로, 여러 보고서, 스프레드시트, 동적 또는 정적 AutoCAD 테이블 및 2D AutoCAD 도면 내보내기를 제어하는 데 사용됩니다.
