Создание перекрытия или ската крыши на основе стен

Эта процедура используется для создания прямоугольного перекрытия или ската крыши на основе одной или нескольких стен. Этот способ удобен, если необходимо создать определенную взаимную привязку базовой линии перекрытия или ската крыши и базовой линии стены. При создании перекрытия или ската крыши на основе одной стены кромку базовой линии перекрытия/ската крыши определяет базовая высота стены. При создании перекрытия или ската крыши на основе нескольких стен кромку базовой линии перекрытия/ската крыши определяет верхняя часть первой выбранной стены.

Указав нулевой угол наклона, можно создать плоское перекрытие или плоский скат крыши, повторяющий внешний контур нескольких стен. При выборе нескольких стен и ненулевого угла наклона создается несколько перекрытий или скатов крыши.

Если замкнутая полилиния пересекается с одной из выбранных стен, полученная конструкция перекрытия или ската крыши недопустима, и следует выбрать стены заново.

Совет: Эта процедура подходит для размещения скатов крыши поверх существующих стен. Команда "Преобразовать", которая вызывается с контекстной вкладки "Крыша" существующего объекта-крыши, подходит для создания определенной взаимной привязки базовой линии перекрытия и базовой линии стены.

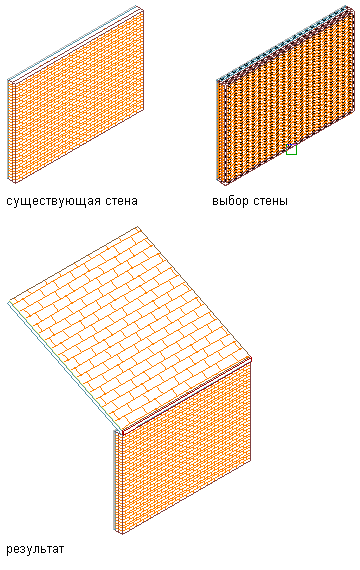

Создание ската крыши на основе стены

Прим.: При выборе нескольких неправильно подчищенных стен результат преобразования перекрытия или ската крыши может оказаться непредсказуемым.

1. Откройте палитру инструментов "Проектирование" и выберите инструмент перекрытия или ската крыши.

   (Возможно, потребуется осуществить прокрутку, чтобы отобразился нужный инструмент.)

2. Щелкните правой кнопкой мыши на инструменте и выберите "Применить свойства инструмента""Линии и стены" (или "Линии, стены и крыша", если выбран инструмент ската крыши).
3. Выберите одну или несколько стен и нажмите Enter.
4. Введите y (да), чтобы удалить стены из чертежа, или n (нет), чтобы сохранить стены в чертеже.
5. Укажите способ привязки перекрытия:

   Если требуется выровнять…	то...
   верхнюю точку перекрытия или ската крыши с первой указанной точкой,	введите t (верх).
   центр перекрытия или ската крыши с первой указанной точкой,	введите c (по центру).
   нижнюю точку перекрытия или ската крыши с первой указанной точкой,	введите b (низ).
   линию наклона перекрытия или ската крыши с первой указанной точкой,	введите s (линия наклона).

   Прим.: Эта привязка используется только для вставки перекрытий или скатов крыш и не сохраняется как параметр вставленного объекта.

   Линия наклона представляет собой положение перекрытия или ската крыши относительно его нижней грани. Значение смещения по толщине в стиле определяет расстояние между базовой линией и нижней гранью.

6. Укажите привязку стены для выравнивания кромки:

   Если требуется выровнять кромку по базовой линии перекрытия или ската крыши с...	то...
   левой стороной стены, исходя из направления вычерчивания стены,	введите l (слева).
   центральной стороной стены,	введите c (по центру).
   правой стороной стены, исходя из направления вычерчивания стены,	введите r (справа).
   базовой линией стены,	введите b (базовая линия).

7. Чтобы указать направление наклона, введите l (влево) или r (вправо).

   Это соотносится с направлением стены на чертеже.

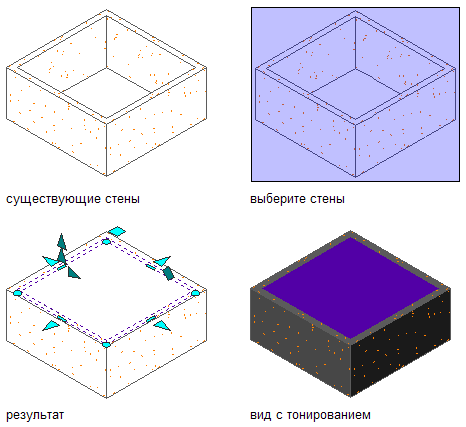

   Создание перекрытия на основе стен

8. При необходимости отредактируйте свойства перекрытия или ската крыши на палитре свойств.
