Перекрытия и скаты крыш — это объекты AutoCAD Architecture 2023 toolset, используемые для моделирования подошв, граней крыш и других плоских поверхностей, для которых требуется задание параметров ребер. Перекрытие или скат крыши представляет собой трехмерное (3D) тело, ограниченное плоскостным многоугольником (периметром) любой формы и имеющее множество кромок. Каждый объект определяется периметром, параметрами кромок и стилем. Перекрытия и скаты крыш имеют много общих свойств, тем не менее, они представляют различные категории стилей и типы инструментов. Например, нельзя применить свойства инструмента перекрытия к существующему объекту "скат крыши".
Скаты крыши
Скат крыши моделирует одну грань крыши. Объекты "скат крыши" и "крыша" отличаются тем, что каждый скат является отдельным объектом без прямой связи с другими объектами. При использовании нескольких скатов для моделирования поверхности всей крыши предоставляется большая гибкость редактирования, однако автоматическое вычисление объединенной топологии (3D геометрии) крыши не производится. По этой причине при проектировании сложных крыш рекомендуется вначале применять объекты крыши. Если проектирование в основном завершено, но необходима большая гибкость для настройки ребер и других деталей, крышу можно преобразовать в отдельные скаты крыши.
Несмотря на то, что скаты крыши динамически не взаимодействуют между собой, они все же, в значительной степени, позволяют управлять геометрией крыши. Например, можно по отдельности обрезать скаты крыши, удлинять их и соединять под углом с другими скатами. В скатах также можно вырезать отверстия, добавлять или вычитать формообразующие элементы, а также применять к любой кромке под любым углом и в любой ориентации детальные профили бордюрных реек и карнизов. Как и перекрытия, скаты крыши основаны на стилях, таким образом, имеется возможность глобального внесения изменений в проект.
Способы создания перекрытий/скатов крыш
Можно создавать перекрытия и скаты крыш с помощью соответствующих инструментов независимо от других объектов, а можно создавать их на основе уже существующих объектов, например стен и полилиний. Перекрытия и скаты крыши, созданные на основе других объектов, не привязываются к исходному объекту.
Проектирование скатных крыш обычно заключается в указании линии мауэрлата и угла наклона. Скаты крыши спроектированы с таким расчетом, чтобы при их компоновке можно было бы использовать тот же подход. Для добавления ската крыши просто укажите две точки и угол.
При наличии крыши традиционной конструкции, созданной на основе двумерного (2D) плана с линиями конька, ребра крыши и разжелобка, можно просто "снять копию" данного плана с использованием скатов крыши и указанием требуемой высоты и наклона. Программное обеспечение на основе данных значений и указанных точек создаст соответствующую трехмерную (3D) модель.
Тела перекрытий/скатов крыш
Тело перекрытия или ската крыши представляет собой результат выдавливания, перпендикулярного плоскости периметра и определяемого следующей геометрией:
- Периметр перекрытия или ската крыши представляет собой плоский многоугольник, определяемый координатамиX,Y,Z его вершин.
- Перекрытие или скат крыши имеет не менее трех вершин с возможностью их добавления или удаления. Каждая пара вершин определяет кромку.
- Толщина выдавливания перекрытия или ската крыши задается либо в стиле объекта (в случае фиксированной толщины), либо отдельно для каждого объекта.
- Для управления положением нижней точки перекрытия или ската крыши относительно плоскости периметра используется значение смещения по толщине, которое задается в стиле объекта.
- Базовая линия перекрытия или ската крыши определяется по двум первым точкам, выбираемым при определении его вершин.
- По умолчанию за точку вставки перекрытия или ската крыши принимается первая точка базовой линии. Для обеспечения точной привязки к стенам или несущим элементам можно сместить базовую линию по горизонтали или вертикали.
- Перекрытие или скат крыши имеет наклон (шаг), который можно указать в виде угла или отношения возвышения к пролету. При изменении угла перекрытие или скат крыши поворачиваются относительно опорной точки наклона.
- За опорную точку первоначально принимается первая вершина базовой линии, однако можно перенести ее в любую другую точку на перекрытии или скате крыши или за его пределами. На экране опорная точка отображается в виде небольшого обозначения пирамидальной формы.
- Линией наклона называется воображаемая линия, проходящая через перекрытие или скат крыши по линии периметра (в разрезе). Линия наклона выравнивает перекрытие/скат крыши по базовой высоте стены. Линия наклона представляет собой положение перекрытия или ската крыши относительно его нижней грани. Значение, вводимое в стиль перекрытий или скатов крыш в качестве смещения по толщине, определяет расстояние между базовой линией перекрытия или ската крыши и его нижней гранью.

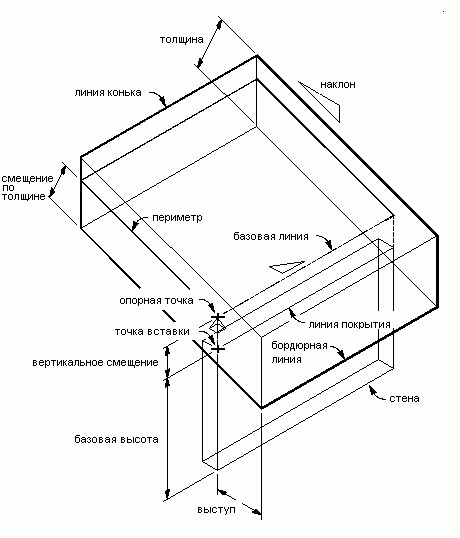

Геометрия ската крыши
Кромки перекрытий/скатов крыш
Кромка перекрытия или ската крыши определяется следующими параметрами:
- ориентация разреза (отвесная или по нормали),
- угол (по отношению к ориентации),
- стиль кромки (бордюрная рейка или карниз),
- свес (определяет точку начала бордюрной рейки).
Бордюрная рейка и карниз применяются к кромкам перекрытия или ската крыши, в стилях которых заданы параметры кромок.
- Бордюрная рейка определяется профилем, точка вставки которого расположена вверху кромки перекрытия или ската крыши. Локальная ось Y полилинии профиля направлена по углу наклона кромки перекрытия или ската крыши.
- Карниз также представляет собой профиль, точка вставки которого смещена от точки вставки бордюрной рейки на расстояние X и Y.

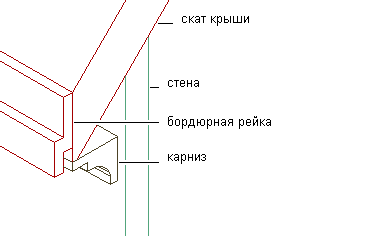

Скат крыши с компонентами бордюрной рейки и карниза
Определение кромки
Каждую кромку перекрытия или ската крыши можно настроить по отдельности с применением стилей и других требуемых проектом подстроек. Стиль кромок перекрытий или скатов крыш определяет конструкцию бордюрной рейки и карниза на основе профилей, создающихся для данных компонентов. Можно указать, используются ли в стиле бордюрная рейка, карниз, оба эти элемента либо ни один из них. Также указывается положение бордюрной рейки и карниза относительно перекрытия или ската крыши.
Стили перекрытий и скатов крыш
Для перекрытий и скатов крыш предназначены отдельные категории стилей, в которых каждый стиль определяет свойства по умолчанию для конкретных типов перекрытий или скатов крыш. К этим свойствам относятся размеры, стили кромок для бордюрных реек и карнизов, свойства объекта для слоя, цвет и тип линий. Стили перекрытий и скатов крыш позволяют использовать различные стили для каждой кромки.
Материалы перекрытий и скатов крыш

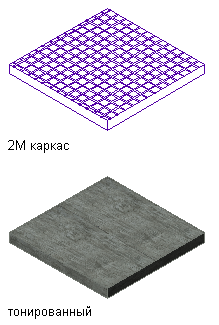

Перекрытию или скату крыши можно назначить материалы. Например, перекрытию-полу может быть назначен материал в виде плитки с бетонными кромками. Материалы отображаются в каркасных моделях или в визуализированных изображениях. Параметры материалов определяются конкретно для различных компонентов перекрытий или скатов крыш, например для тела, бордюрной рейки и карниза.
Отображение перекрытий/скатов крыш на различных видах
AutoCAD Architecture 2023 toolset предоставляет ряд стандартных материалов для основных задач проектирования. Эти параметры содержат настройки для перекрытий или скатов крыш, которые можно использовать "как есть", а можно изменить с учетом требований определенного проекта. Можно также создавать материалы "с нуля". Если материалы создаются для использования исключительно в перекрытиях, целесообразно присваивать им соответствующие имена, например: "Перекрытие - Керамическая плитка" или "Кромка перекрытия - Бетон". Это помогает упорядочивать имеющиеся определения материалов.
Средства редактирования
В дополнение к элементам управления, предоставляемым стилями перекрытий, скатов крыш и ребер, AutoCAD Architecture 2023 toolset включает широкий спектр инструментов редактирования перекрытий и скатов крыш для выполнения особых условий. Например, в перекрытия можно добавлять отверстия для таких конструкций, как дымовые и вентиляционные трубы. Скаты можно также использовать при создании слуховых окон.
