Эта процедура используется для преобразования замкнутой полилинии в одиночный объект перекрытие или скат крыши, свойства которого определяются выбранным инструментом. Эти свойства можно отредактировать после создания объекта. Кромкой перекрытия или ската крыши по базовой линии становится первая построенная линия полилинии.
Построение перекрытий или скатов крыш на основе полилиний бывает удобно, когда требуется создать сложную форму или объект с дуговыми кромками. Сглаживание (тесселяция) дуговых кромок контролируется двумя параметрами разрешения экрана при отображении AD-объектов: "Отклонение в фасетах" и "Фасетный максимум". Начиная с версии Autodesk Architectural Desktop 2007, пользователям предоставлена возможность настройки этих параметров после создания перекрытия или ската крыши. Кроме того, отдельные сегменты или фасеты, образующие дуговую кромку, уже не рассматриваются как отдельные кромки; каждая дуга на периметре перекрытия или ската крыши рассматривается как одиночная кромка.
- Постройте замкнутую полилинию требуемой формы в месте для размещения перекрытия или ската крыши.
- Откройте палитру инструментов, в которой содержится требуемый инструмент перекрытия/ската крыши.
(Возможно, потребуется осуществить прокрутку, чтобы отобразился нужный инструмент.)
- Щелкните правой кнопкой мыши на инструменте и выберите "Применить свойства инструмента"
"Линии и стены" (или "Линии, стены и крыша", если выбран инструмент ската крыши). - Выберите замкнутую полилинию и нажмите Enter.
- Введите y(да) для удаления полилинии или n(нет) для сохранения полилинии в чертеже.
- Укажите режим.
При вводе d (непосредственно) вершины полилинии становятся вершинами периметра перекрытия или ската крыши. Любое значение наклона, заданное в свойствах инструмента, игнорируется.

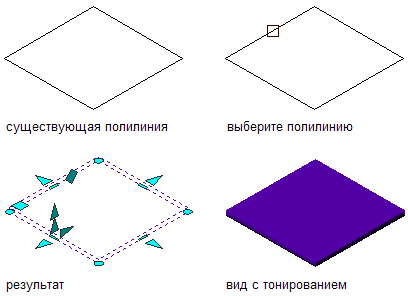

Преобразование полилинии в перекрытие в режиме "Непосредственно"

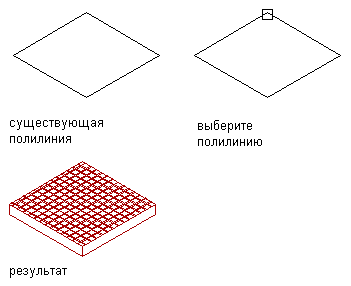

Преобразование полилинии в скат крыши в режиме "Непосредственно"

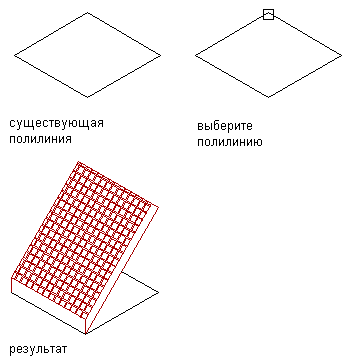

Преобразование полилинии в скат крыши при использовании непосредственного режима и добавлении угла наклона
При вводе р (режим "В проекции") появляется запрос на задание базовой высоты перекрытия или ската крыши. Координаты X,Y первой вершины полилинии проецируются на значение Z базовой высоты. Так определяется точка вставки.

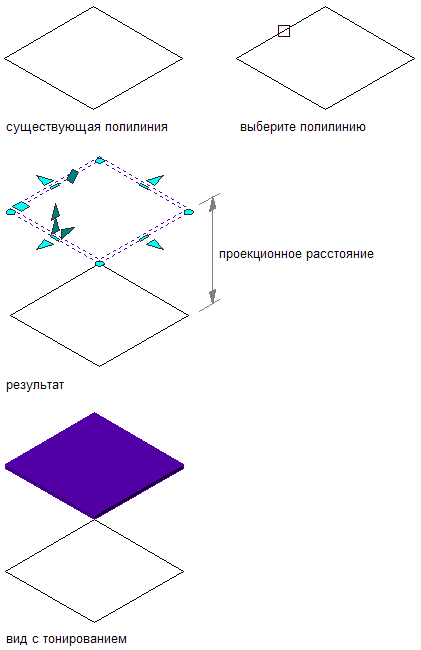

Преобразование полилинии в перекрытие в режиме "В проекции"
- Если выбран режим "В проекции", введите значение параметра "Базовая высота".
- Укажите способ привязки перекрытия:
Если требуется выровнять... то... верхнюю часть перекрытия/ската крыши с полилинией (или с базовой высотой, если используется режим "В проекции"), введите t (сверху). центральную часть перекрытия/ската крыши с полилинией (или с базовой высотой, если используется режим "В проекции"), введите c (по центру). нижнюю часть перекрытия/ската крыши с полилинией (или с базовой высотой, если используется режим "В проекции"), введите b (снизу). линию наклона перекрытия/ската крыши с полилинией (или с базовой высотой, если используется режим "В проекции"), введите s (линия наклона). Прим.: Эта привязка используется только для вставки перекрытий или скатов крыш и не сохраняется как параметр вставленного объекта. - При необходимости отредактируйте свойства перекрытия или ската крыши на палитре свойств. Например, можно добавить угол наклона.
