Используйте стратегию По профилю элементов - Доработка, чтобы избавиться от больших уступов. Стратегии выборки поддерживают эффективное удаление значительного объема материала большим инструментом, а затем стратегии доработки выборки используют инструмент меньшего размера для обработки профиля модели на промежуточном слое. Это позволяет обрабатывать области, до которых большой инструмент не мог добраться, такие как карманы и углы. Это сокращает степень перегрузки инструмента и дает более постоянную скорость удаления материала для последовательных операций чистовой обработки.
Это проще увидеть в симуляции ViewMill.

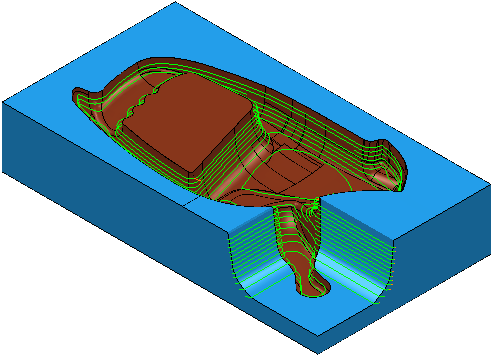

Если начать с траектории выборки:

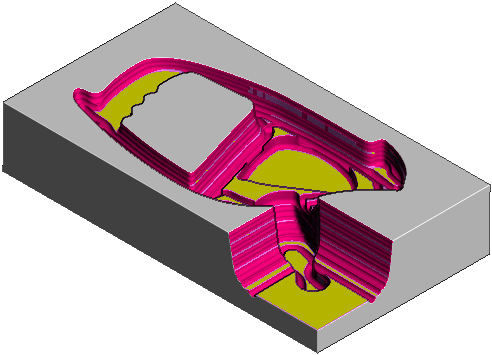

Траектория доработки выборки по профилю 3D модели, основанная на этой траектории выборки, дает:
Есть несколько страниц, связанных со стратегией По профилю 3D модели - Доработка:
- По профилю 3D модели - Доработка — Главная страница, используемая для выбора параметров обработки модели с помощью стратегии доработки по профилю 3D модели.
- Доработка — параметры, определяющие доработку.
- Подбор ступеней — параметры для определения поточной доработки. Это уменьшает ступени при создании траекторий выборки с большим шагом по Z. Эти параметры доступны, когда Шаг по Z задан как Автоматически.
- Шаги обработки — параметры, определяющие количество проходов по профилю.
- Финиш стенок — параметры для операции Финишный шаг, который отличается от обычного шага.
- Фильтр небезопасных — параметры для удаления небольших сегментов траектории.
- Обработка плоскостей — параметры для обработки плоских областей модели.
- Высокоскоростная (HSM) — параметры, позволяющие сгладить траекторию, снижая резкие изменения направления при высокоскоростной обработке.
- Порядок — параметры, определяющие порядок обработки.
- Подход — параметры, определяющие, как инструмент приближается к проходу.
- Автоматическая проверка — параметры для автоматической проверки траекторий при их создании.
Остальные страницы являются страницами стратегии управления созданием траекторий.
