Neue Funktionen in AutoCAD 2021 for Mac

Erfahren Sie mehr über die neuen Funktionen in dieser Version von AutoCAD 2021 for Mac.

Aktualisierungen

2021.1 – Highlights

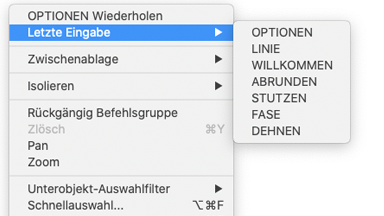

Letzte Eingabe

Wiederholen Sie Befehle oder die Befehlseingabe mit der Option Letzte Eingabe aus dem Kontextmenü. Klicken Sie mit der rechten Maustaste, um ein Kontextmenü anzuzeigen.

AutoLISP Extension für VS Code Enhancements

Zu den Verbesserungen zählen Projektmanagement, Unterstützung für Debug-Konfigurationen auf Erweiterungsebene und einfacheres Laden von LSP-Dateien.

Version 2021

Glanzpunkte

AutoCAD 2021 for Mac – Überblick über neue Funktionen (Video)

Dieses Video zeigt die wichtigsten Verbesserungen in dieser Version, einschließlich Verbesserungen beim Befehlszeilenfenster, Bereinigen, Revisionswolken, Bruch, Stutzen, Dehnen und Messen, und die neue Funktion zum Vergleich von XRef-Dateien. Für die Verwendung mit Visual Studio Code ist eine AutoLISP Extension verfügbar, mit der Sie AutoLISP-Quelldateien (LSP-Dateien) mit AutoCAD bearbeiten und debuggen können. Dialogfelder für die Verwendung mit AutoLISP-Programmen können jetzt mit der Dialogsteuerungssprache (DCL) definiert werden. Unterstützung für Chinesisch wurde hinzugefügt.

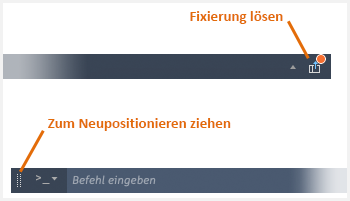

Verschieben des Befehlsfensters

Die Fixierung des Befehlsfensters kann aufgehoben werden. Ein nicht fixiertes bzw. verschiebbares Befehlsfenster kann auf dem Bildschirm durch Ziehen am linken oder rechten Ende neu positioniert werden.

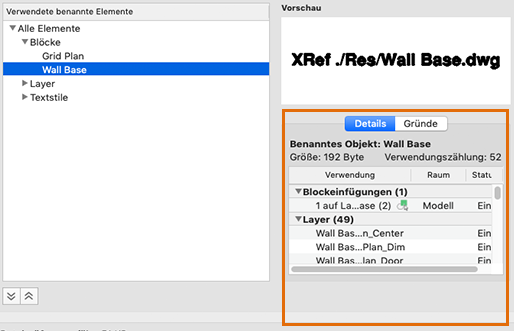

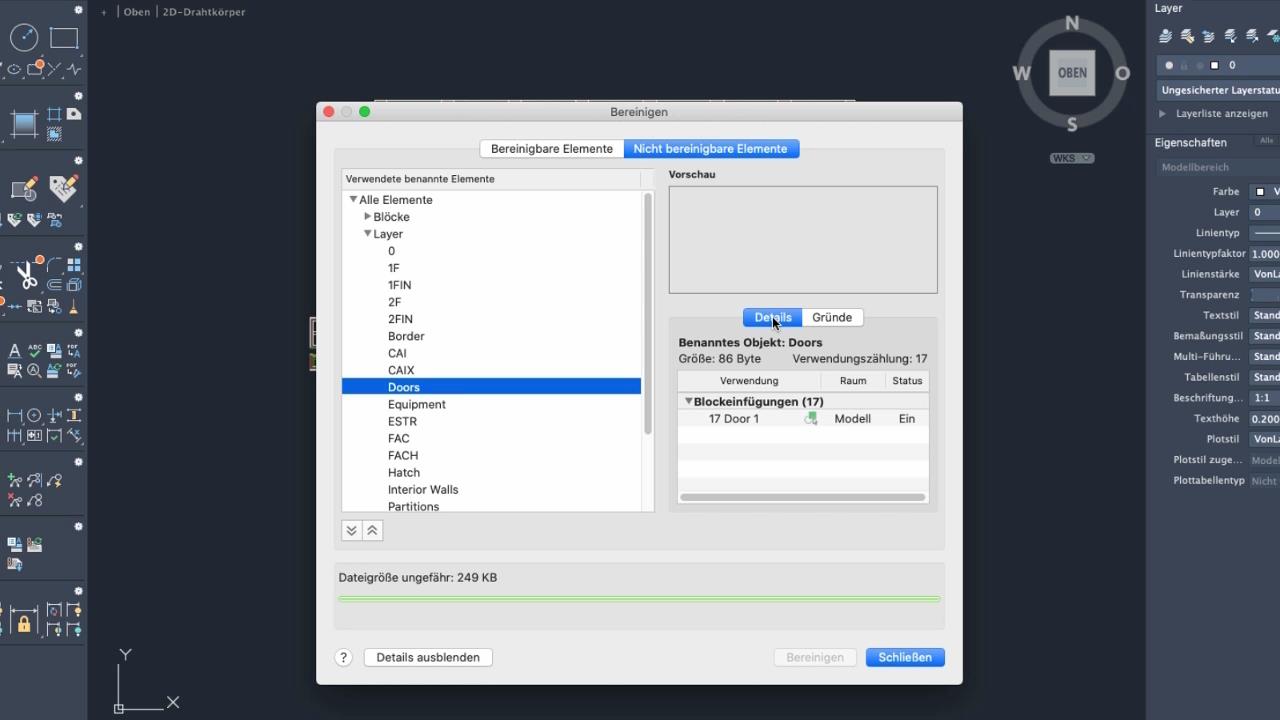

Nicht bereinigbare Elemente

Im Dialogfeld BEREINIG können Sie Objekte anzeigen, die nicht bereinigt werden können. Wechseln Sie zwischen der Anzeige der Liste bereinigbarer Elemente und nicht bereinigbarer Elemente.

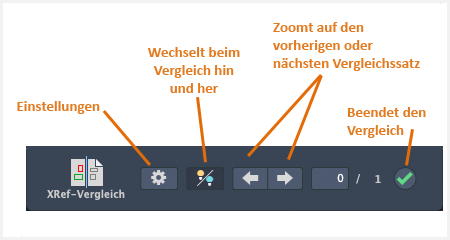

XREF-Vergleich

Sie können jetzt die Änderungen an der Zeichnungsdatei, die als externe Referenz (XRef-Datei) an die aktuelle Zeichnung angehängt ist, vergleichen und anzeigen.

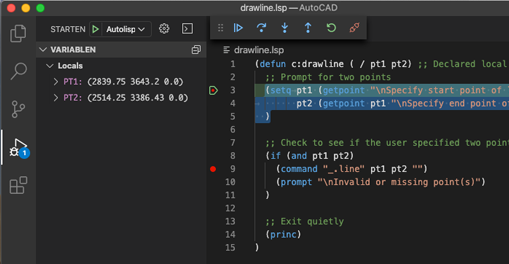

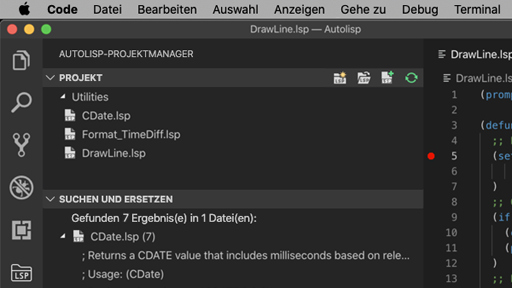

AutoLISP Extension für Microsoft Visual Studio (VS) Code

Eine neue AutoLISP Extension wurde für die Verwendung mit VS Code veröffentlicht, mit der Sie AutoLISP-Dateien (LSP-Dateien) mit AutoCAD bearbeiten und debuggen können.

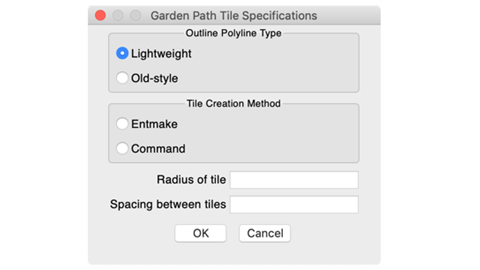

DCL-Unterstützung mit AutoLISP

Dialogfelder für die Verwendung mit AutoLISP-Programmen können jetzt mit der Dialogsteuerungssprache (DCL) geschrieben werden.

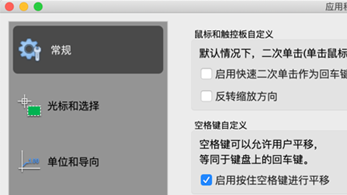

Chinesisch (vereinfacht)

AutoCAD for Mac unterstützt jetzt Chinesisch (vereinfacht).

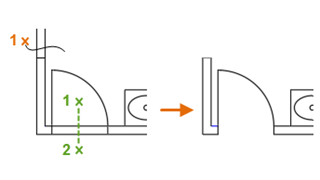

Optimiertes Stutzen und Dehnen

Im Vorgabe-Schnellmodus werden vorgabemäßig alle potenziellen Umgrenzungen für die Befehle Stutzen und Dehnen ausgewählt.

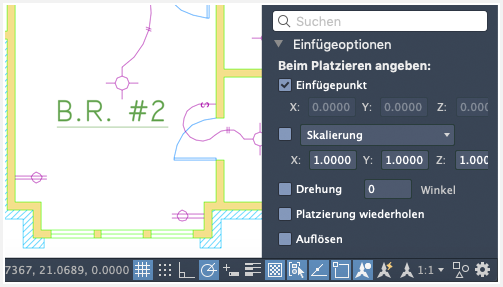

Verbesserungen der Blockpalette

Beim Ziehen eines Blocks aus der Blockpalette werden jetzt die Werte für Skalierung und Drehung in den Einfügeoptionen verwendet.

Brechen von Objekten an einem einzelnen Punkt

Mit dem neuen Befehl ANPUNKTBRECH kann das Werkzeug An Punkt brechen im Werkzeugsatz jetzt durch Drücken der EINGABETASTE wiederholt werden.

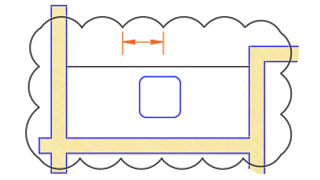

Verbesserungen bei Revisionswolken

Revisionswolken enthalten nun einen einzelnen Wert für ihre ungefähre Bogensehnenlänge, den Abstand zwischen den Endpunkten der einzelnen Bogensegmente.

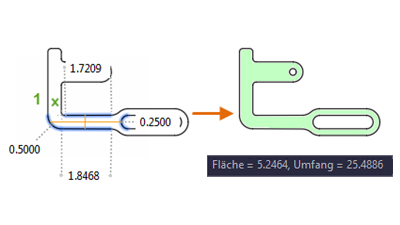

Schnelles Messen von Flächen

Die Option Schnell des Befehls BEMGEOM unterstützt jetzt das Extrahieren von Flächen und Umfängen aus geschlossenen Flächen in einer 2D-Zeichnung.

Weitere Funktionen

Hinzufügen von Text zu einem angegebenen Layer

AutoCAD-basierte Produkte verfügen derzeit über Systemvariablen, die jeweils eine Layer-Überschreibung für neue Bemaßungen, Schraffuren, Mittellinien, Mittelpunktmarkierungen und XRef-Dateien steuern. Beispielsweise können Sie unabhängig vom aktuellen Layer einen Layer für Schraffuren festlegen. Mit der neuen Systemvariable TEXTLAYER wird diese Möglichkeit auf Text und mehrzeilige Textobjekte erweitert.

Grafik-Engine

Zur Vorbereitung auf zukünftige Mac OS-Änderungen verwendet AutoCAD 2021 for Mac die neue Grafik-Engine Metal.

Unterstützung für AutoLISP-Unicode

Vor AutoCAD 2021 bot AutoLISP keine vollständige Unterstützung für Unicode-Zeichen. Weitere Informationen zu den geänderten Funktionen für die Unterstützung von Unicode-Zeichen finden Sie im Thema Neue und geänderte AutoLISP-Funktionen – Referenz (AutoLISP).

Aktualisierungen der Anwendungseinstellungen

Die Updates umfassen Steuerelemente für die Lasso-Auswahl, die Layout-Hintergrundfarbe und vertrauenswürdige Pfade.

Verschiedene Verbesserungen

Zu den Verbesserungen zählen die neue Systemvariable TEXTGAPSELECTION, die Unterstützung für OLE-Bilder und eine Befehlszeilenversion für die Seiteneinrichtung: -SEITENEINR.
