Création d'une section

Pour créer une vue de section :

1. Assurez-vous d'avoir un dessin ayant au moins une vue.

   Si vous n'avez pas de dessin ouvert, créez un dessin ou ouvrez un dessin existant.

   Si vous n'avez pas de vue dans le dessin, créez une vue simple.

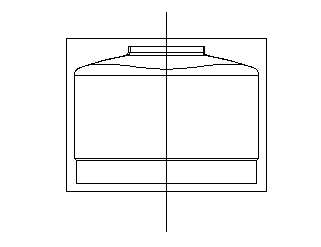

2. Utilisez une des méthodes suivantes pour créer une ligne à travers la vue où vous voulez créer la section :
   • Créez une ligne de coupe automatiquement en utilisant la barre d'outils de ligne de coupe.
   • Dessinez une simple ligne à travers la vue. Pour de plus amples détails, voir Création d'un Ligne.
   • Créez une courbe composite à partir d'une série de lignes orthogonales pour définir une coupe étagée. Pour de plus amples détails, voir Création d'une courbe composite par traçage.



   Remarque : La ligne ou la courbe composite peut être plus courte que la vue à laquelle elle est liée. Cela crée une vue en coupe de la portion de la vue là où la ligne ou la courbe composite se trouve.
3. Sélectionnez la ligne ou la courbe composite.
4. Cliquez sur Mise en plan > Vue > Coupe ou Section.

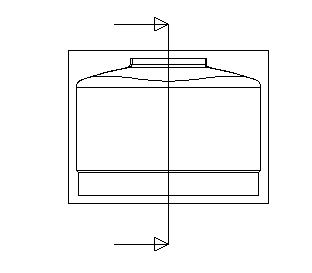

   Des flèches sont dessinées sur la ligne pour définir la direction de la vue.



   La silhouette de la nouvelle vue se déplace avec le curseur.

5. Pour changer la direction d'affichage, cliquez sur une des flèches.

   Les flèches changent de direction pour indiquer que la direction de la vue a changé.

6. Cliquez sur le dessin pour placer la vue.
   Remarque : Vous pouvez positionner la vue en coupe sur le dessin actuel, ou utilisez Affichage > Fenêtre > Arranger & Interchanger pour sélectionner une fenêtre de dessin différente.

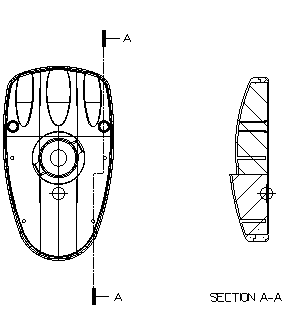

   La vue en coupe est dessinée :

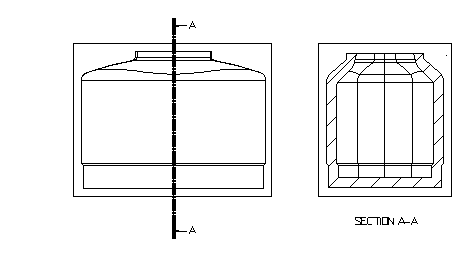

   Si vous avez sélectionné la vue de section, le détail de l'arrière plan est également dessiné :



   Remarque : Si vous sélectionnez une option de masquage dans le menu contextuel de vue, ou Masquée dans la boite de dialogue Modifier la vue, les détails de l'arrière-plan sont masqués dans les vues en coupe. Pour de plus amples détails, voir Edition d'une vue.
7. Pour effacer une vue en coupe, ou un dessin contenant des vues en coupe, cliquez avec le bouton droit sur l'élément et sélectionnez Effacer dans le menu contextuel.

   Une boite de dialogue de requête s'affiche pour vous prévenir des dépendances de vue en coupe. Cliquez sur Oui pour effacer la vue en coupe et la vue ou le dessin sur laquelle il est dépendant.

Vous pouvez également créer des vues en coupe angulaires et étagées, en créant des lignes de coupe en conséquence. Par exemple :

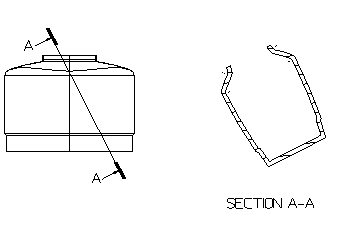

Vue en coupe angulaire
Vue en coupe étagée

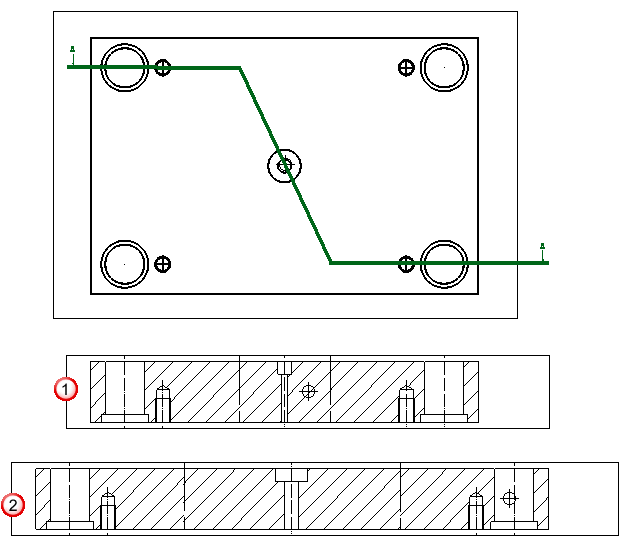

Vue en coupe angulaire étagée : Aligner section angulaires avec l'axe principal — Cette fonctionnalité produit une section qui est de la même taille que l'originale parce qu'elle est vue dans une seule direction. Utiliser cette option produit la section . Aligner section étagées angulaires — Cette fonctionnalité est utilisée pour une cotation précise. Cette option fait pivoter la vue pour afficher la section étagée dans un état aplatit, permettant à une section étagée d'être mesurée. Utiliser cette option produit la section . Pour de plus amples détails, voir Options d'alignement de vue en coupe angulaire.
