Quando si utilizza lo strumento Crea modello energetico, in Revit vengono create 4 viste per agevolare la comprensione della geometria del modello di analisi energetica.
- Vista Vani analitici
- Vista Sistemi-zone
- Abaco Vani analitici
- Abaco Superfici analitiche
Utilizzare le viste come indicato di seguito:
- Prima di sottoporre il modello di analisi energetica all'analisi, esaminare le viste per verificare che il modello sia ben definito e rispecchi accuratamente l'intento progettuale.
- Quando una simulazione energetica restituisce risultati inattesi, utilizzare le viste per risolvere i problemi relativi al modello. Valutare la possibilità di modificare il modello e regolare i parametri Risoluzione vano analitico e Risoluzione superficie analitica.
Vista Vani analitici

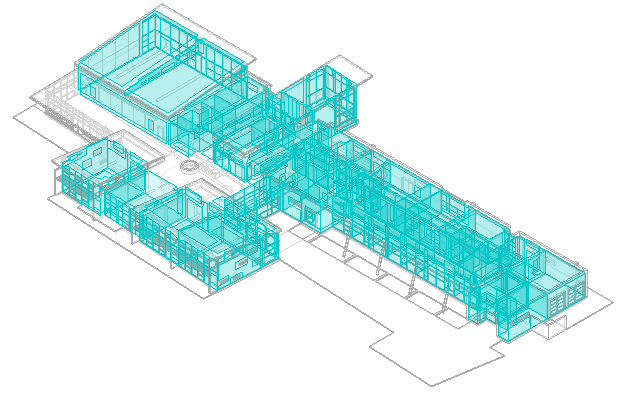

Quando si fa clic su Crea modello energetico, in Revit viene creato il modello di analisi energetica, che viene poi visualizzato in una vista 3D denominata Vani analitici. La nuova vista viene elencata nel Browser di progetto sotto Viste 3D.
Nella vista Vani analitici vengono utilizzate le impostazioni della finestra di dialogo Visibilità/Grafica per nascondere alcune categorie di elementi di costruzione e per applicare il 50% di trasparenza ad altre categorie del modello, quali pavimenti e tetti. Nella vista vengono visualizzati anche i vani analitici posizionati sugli elementi di costruzione.
Utilizzare la vista per capire in che modo gli elementi di costruzione sono stati interpretati da Revit per la creazione del modello di analisi energetica. È possibile eseguire panoramica, zoom e rotazione del modello di analisi energetica per esaminarlo più da vicino.
Per facilitare la comprensione del modello di analisi energetica, creare viste duplicate della vista Vani analitici e regolare le impostazioni di Visibilità/Grafica. In una vista duplicata, ad esempio, è possibile nascondere tutti gli elementi del modello (deselezionare le caselle di controllo Visibilità per tutti gli elementi elencati nella scheda Categorie del modello) e visualizzare solo le superfici analitiche. (vedere Definizione della visibilità delle categorie di elementi). Esaminare le viste per identificare i modi in cui è possibile migliorare il modello di edificio per agevolare l'analisi energetica o per eliminare la causa dei problemi relativi ai risultati dell'analisi.
Vista Sistemi-zone
È stata creata anche una vista Sistemi-zone, che è elencata nel Browser di progetto in Viste 3D. La vista Sistemi-zone consente di visualizzare gli elementi di costruzione allo stesso modo della vista Vani analitici, ma mostra i sistemi-zone anziché i vani analitici.
Abaco Vani analitici
Nell'abaco Vani analitici sono elencati i singoli vani analitici del modello di analisi energetica. Questi vani sono stati creati per il modello di analisi energetica in base ai locali definiti del modello di costruzione e agli elementi di delimitazione del locale di Revit.
Nell'abaco sono elencati area e volume di ciascun vano, nonché area e volume totali dell'intero modello. Se un vano analitico è basato su un locale, viene elencato anche il nome del locale.
Esaminare l'abaco per verificare la presenza di:
- vani di dimensioni maggiori o minori del previsto
- locali con area o volume maggiore o minore del previsto
- superficie e volume totale del vano analitico maggiori o minori del previsto (tali numeri includono i controsoffitti vuoti)
Per esaminare un determinato vano analitico, selezionarlo nell'abaco e utilizzare lo strumento Evidenzia nel modello per visualizzarlo nella vista Modello energetico 3D.
Abaco Superfici analitiche
Nell'abaco Superfici analitiche sono elencate le singole superfici analitiche del modello di analisi energetica. Queste superfici sono state create per il modello di analisi energetica in base ai vani analitici.
Nell'abaco sono elencati l'area di ciascuna superficie, il numero di superfici delle stesse dimensioni e il tipo di apertura (ad esempio porta o finestra) o di superficie (ad esempio muro interno, muro esterno, tetto, ombra, controsoffitto o solaio).
Esaminare l'abaco per verificare la presenza di:
- superfici di dimensioni maggiori o minori del previsto
- tipi di superficie o di apertura non conformi alle aspettative
- area totale della superficie analitica maggiore o minore del previsto
Per esaminare una determinata superficie analitica, selezionarla nell'abaco e utilizzare lo strumento Evidenzia nel modello per visualizzarla nella vista Modello energetico 3D.
