2D および 3D 立面図のグラフィックス区画を作成するには

立面図の生成時に作成される区画を定義するには、次の操作を実行します。各区画は、立面線分からの距離として指定します。

区画の位置を表示するには、立面線分とその境界をアイソメビューに表示します。このビューのグリップを使用して、区画の位置を変更することができます。

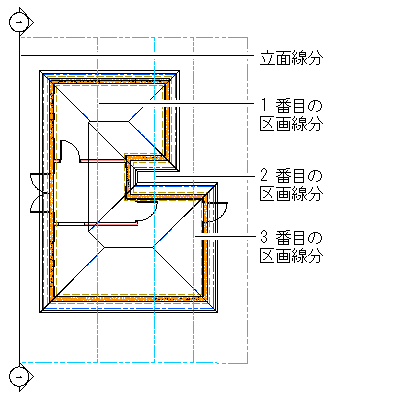

グラフィックス区画が定義された立面線分

線の太さなどの区画の表示プロパティをコントロールすることにより、立面図の奥行きを変更できます。

[区画]の設定をクリックして、次のように区画を追加または変更します。

次の操作を行いたい場合	次のように操作します
区画を作成するには	をクリックします。立面線分からの既定の距離を変更するには、区画を選択して値をクリックし、新しい値を入力します。
区画の長さを変更するには	区画を選択して値をクリックし、新しい値を入力します。
区画を削除するには	区画を選択してをクリックします。
